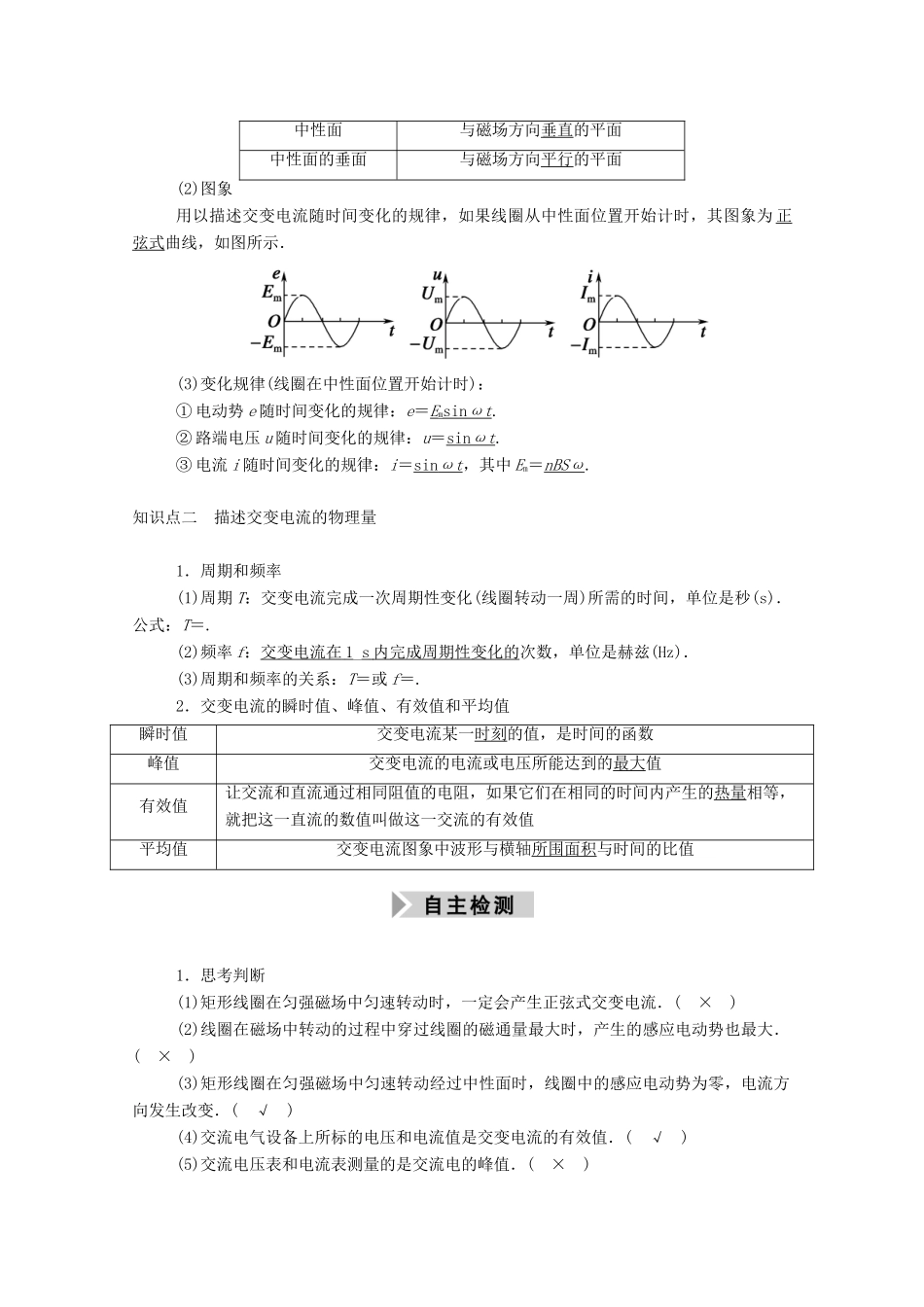

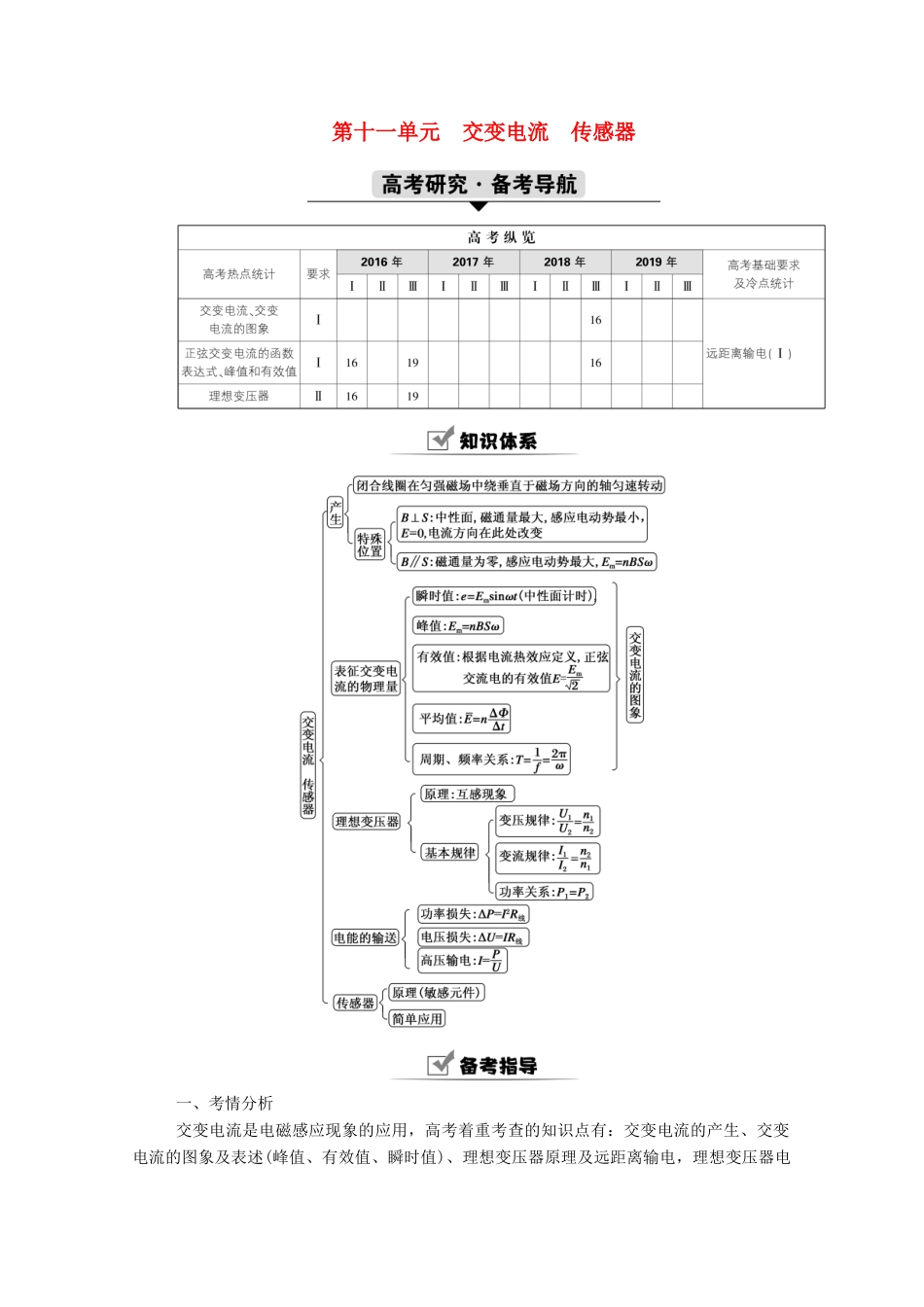

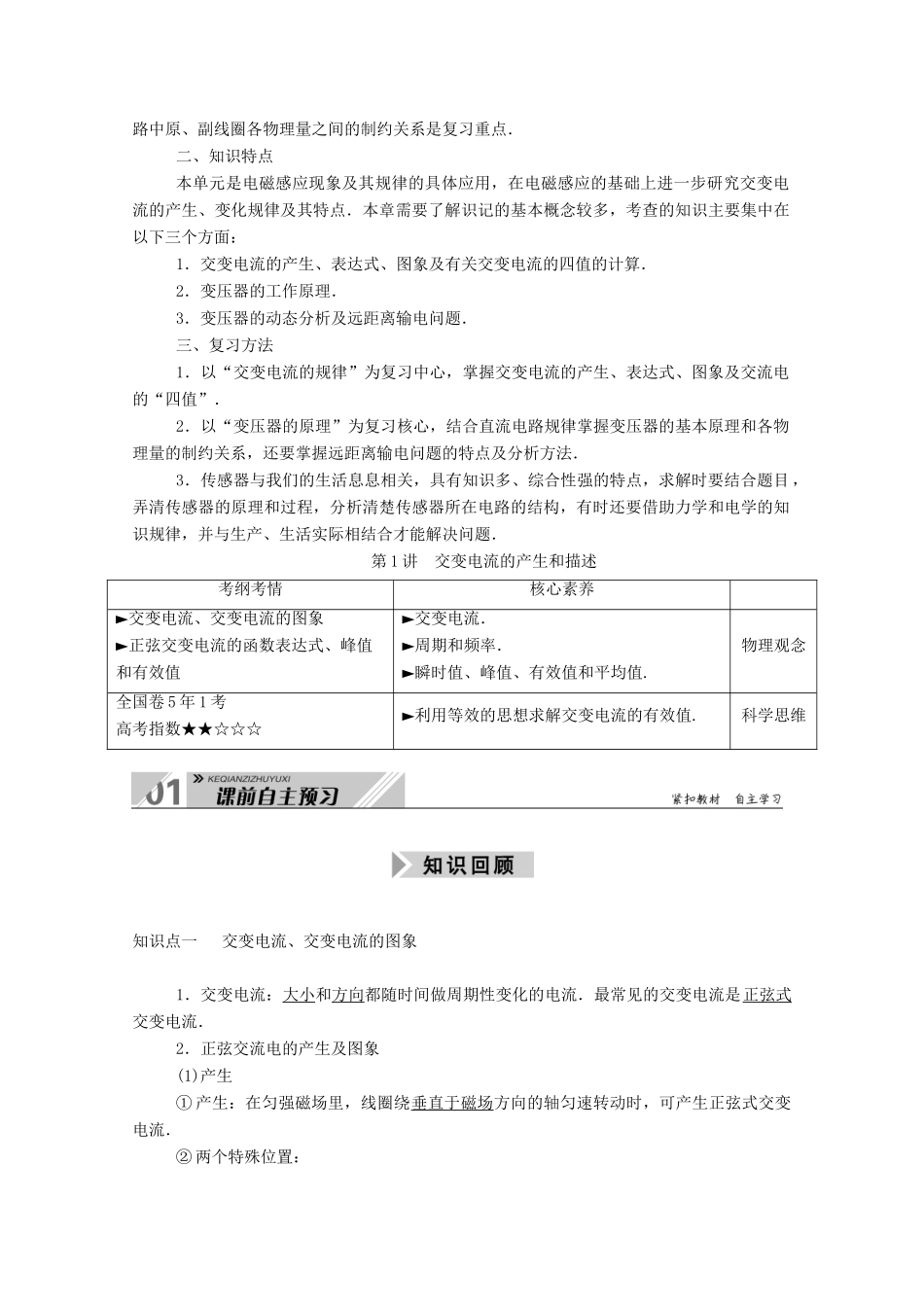

第十一单元 交变电流 传感器一、考情分析交变电流是电磁感应现象的应用，高考着重考查的知识点有：交变电流的产生、交变电流的图象及表述(峰值、有效值、瞬时值)、理想变压器原理及远距离输电，理想变压器电路中原、副线圈各物理量之间的制约关系是复习重点．二、知识特点本单元是电磁感应现象及其规律的具体应用，在电磁感应的基础上进一步研究交变电流的产生、变化规律及其特点．本章需要了解识记的基本概念较多，考查的知识主要集中在以下三个方面：1．交变电流的产生、表达式、图象及有关交变电流的四值的计算．2．变压器的工作原理．3．变压器的动态分析及远距离输电问题．三、复习方法1．以“交变电流的规律”为复习中心，掌握交变电流的产生、表达式、图象及交流电的“四值”．2．以“变压器的原理”为复习核心，结合直流电路规律掌握变压器的基本原理和各物理量的制约关系，还要掌握远距离输电问题的特点及分析方法．3．传感器与我们的生活息息相关，具有知识多、综合性强的特点，求解时要结合题目 ，弄清传感器的原理和过程，分析清楚传感器所在电路的结构，有时还要借助力学和电学的知识规律，并与生产、生活实际相结合才能解决问题．第 1 讲 交变电流的产生和描述考纲考情核心素养►交变电流、交变电流的图象►正弦交变电流的函数表达式、峰值和有效值►交变电流．►周期和频率．►瞬时值、峰值、有效值和平均值.物理观念全国卷 5 年 1 考高考指数★★☆☆☆►利用等效的思想求解交变电流的有效值.科学思维 知识点一 交变电流、交变电流的图象 1．交变电流：大小和方向都随时间做周期性变化的电流．最常见的交变电流是正弦式交变电流．2．正弦交流电的产生及图象(1)产生① 产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动时，可产生正弦式交变电流．② 两个特殊位置：中性面与磁场方向垂直的平面中性面的垂面与磁场方向平行的平面(2)图象用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为 正弦式曲线，如图所示．(3)变化规律(线圈在中性面位置开始计时)：① 电动势 e 随时间变化的规律：e＝Emsin ωt .② 路端电压 u 随时间变化的规律：u＝sin ωt .③ 电流 i 随时间变化的规律：i＝sin ωt ，其中 Em＝nBSω.知识点二 描述交变电流的物理量 1．周期和频率(1)周期 T：交变电流完成一次周期性变化(线圈转动一周)所需的时间，单位是秒(s)．公式：T＝.(2)频率 f：交...
