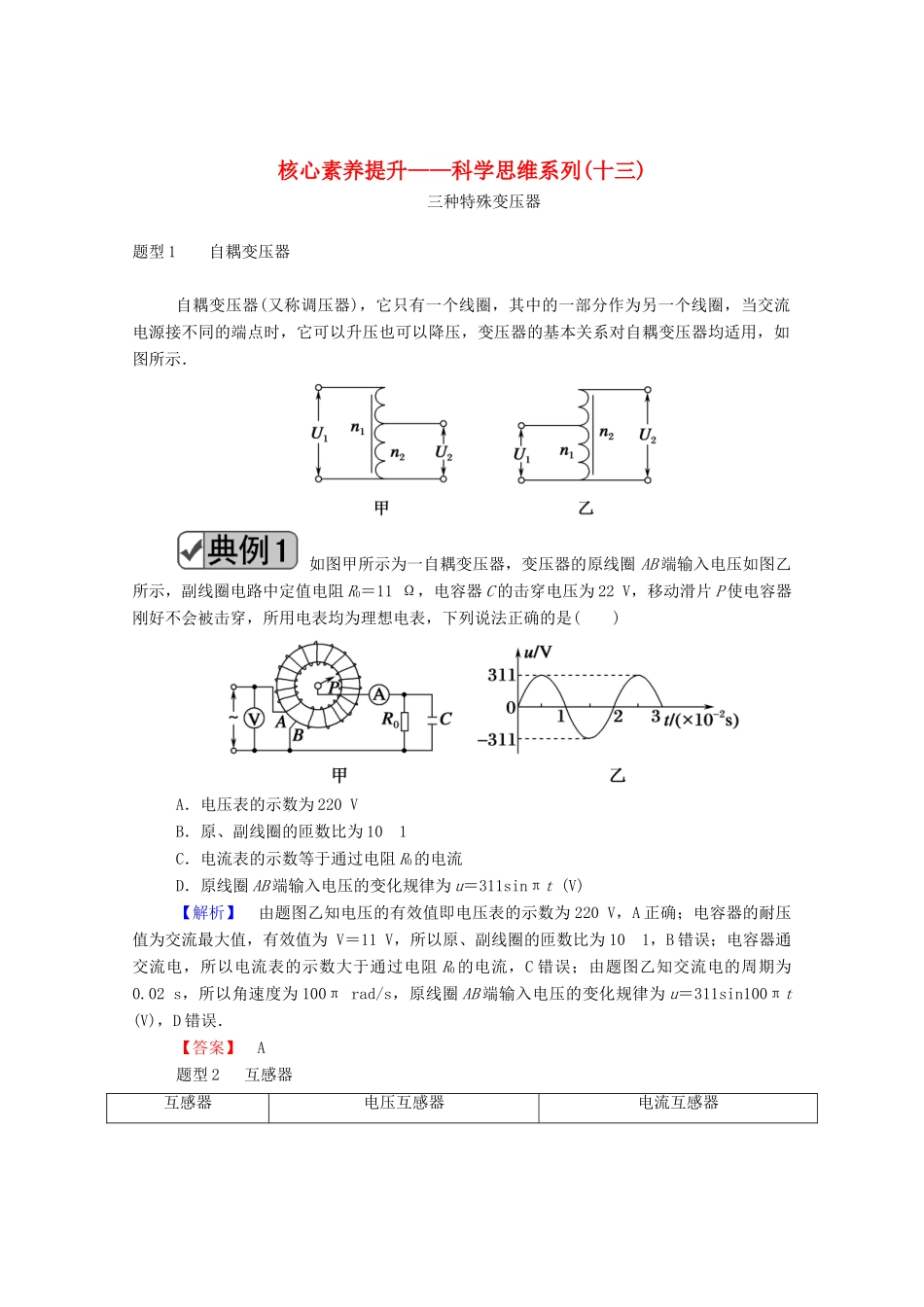

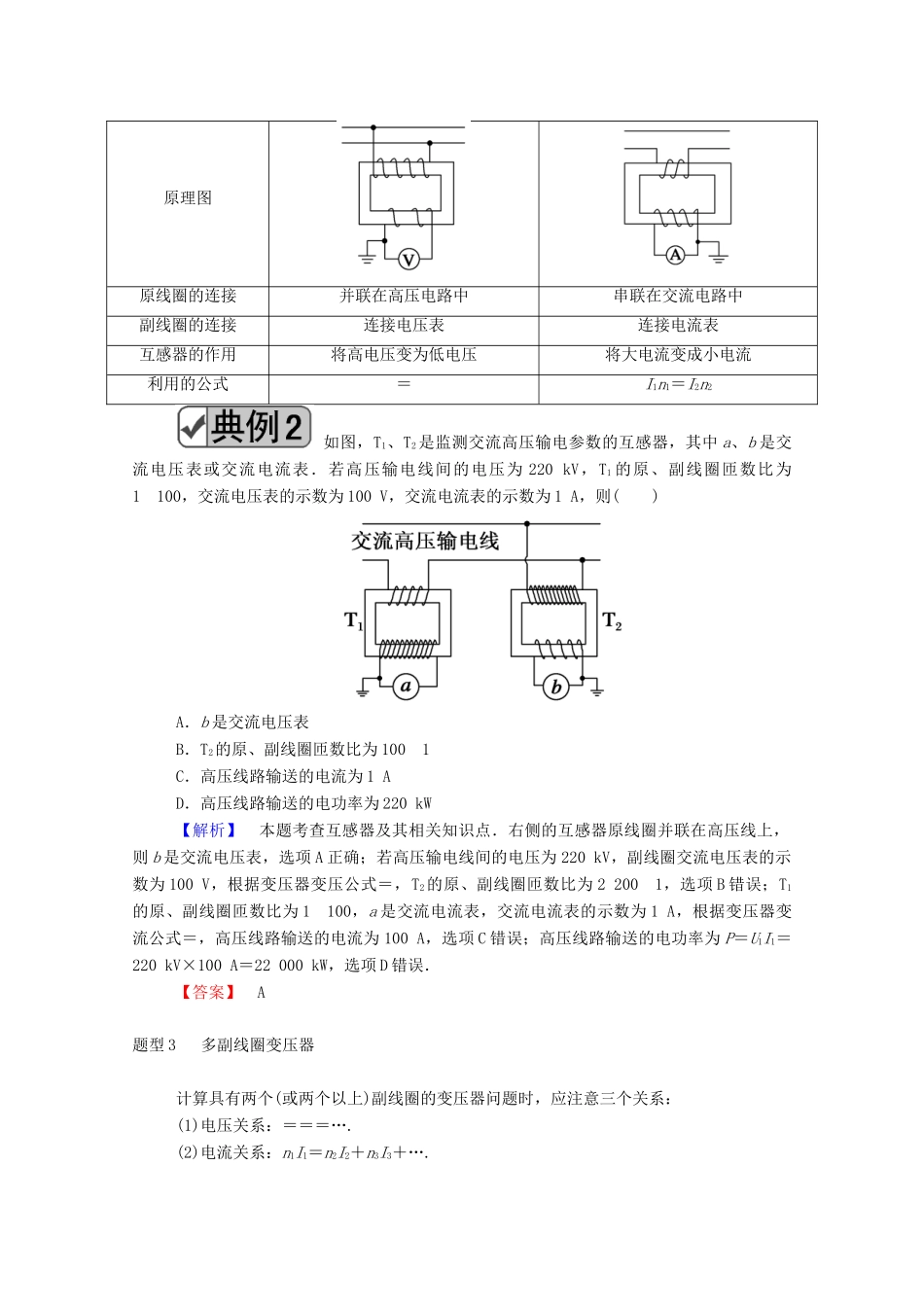

核心素养提升——科学思维系列(十三)三种特殊变压器题型 1 自耦变压器 自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用，如图所示． 如图甲所示为一自耦变压器，变压器的原线圈 AB 端输入电压如图乙所示，副线圈电路中定值电阻 R0＝11 Ω，电容器 C 的击穿电压为 22 V，移动滑片 P 使电容器刚好不会被击穿，所用电表均为理想电表，下列说法正确的是( )A．电压表的示数为 220 VB．原、副线圈的匝数比为 101C．电流表的示数等于通过电阻 R0的电流D．原线圈 AB 端输入电压的变化规律为 u＝311sinπt (V)【解析】 由题图乙知电压的有效值即电压表的示数为 220 V，A 正确；电容器的耐压值为交流最大值，有效值为 V＝11 V，所以原、副线圈的匝数比为 101，B 错误；电容器通交流电，所以电流表的示数大于通过电阻 R0 的电流，C 错误；由题图乙知交流电的周期为0.02 s，所以角速度为 100π rad/s，原线圈 AB 端输入电压的变化规律为 u＝311sin100πt (V)，D 错误．【答案】 A题型 2 互感器 互感器电压互感器电流互感器原理图原线圈的连接并联在高压电路中串联在交流电路中副线圈的连接连接电压表连接电流表互感器的作用将高电压变为低电压将大电流变成小电流利用的公式＝I1n1＝I2n2 如图，T1、T2是监测交流高压输电参数的互感器，其中 a、b 是交流电压表或交流电流表．若高压输电线间的电压为 220 kV，T1 的原、副线圈匝数比为1100，交流电压表的示数为 100 V，交流电流表的示数为 1 A，则( )A．b 是交流电压表B．T2的原、副线圈匝数比为 1001C．高压线路输送的电流为 1 AD．高压线路输送的电功率为 220 kW【解析】 本题考查互感器及其相关知识点．右侧的互感器原线圈并联在高压线上，则 b 是交流电压表，选项 A 正确；若高压输电线间的电压为 220 kV，副线圈交流电压表的示数为 100 V，根据变压器变压公式＝，T2的原、副线圈匝数比为 2 2001，选项 B 错误；T1的原、副线圈匝数比为 1100，a 是交流电流表，交流电流表的示数为 1 A，根据变压器变流公式＝，高压线路输送的电流为 100 A，选项 C 错误；高压线路输送的电功率为 P＝U1I1＝220 kV×100 A＝22 000 kW，选项 D 错误．【答案】 A题型 3 多副线圈变压器 计算具有两个(或两...
