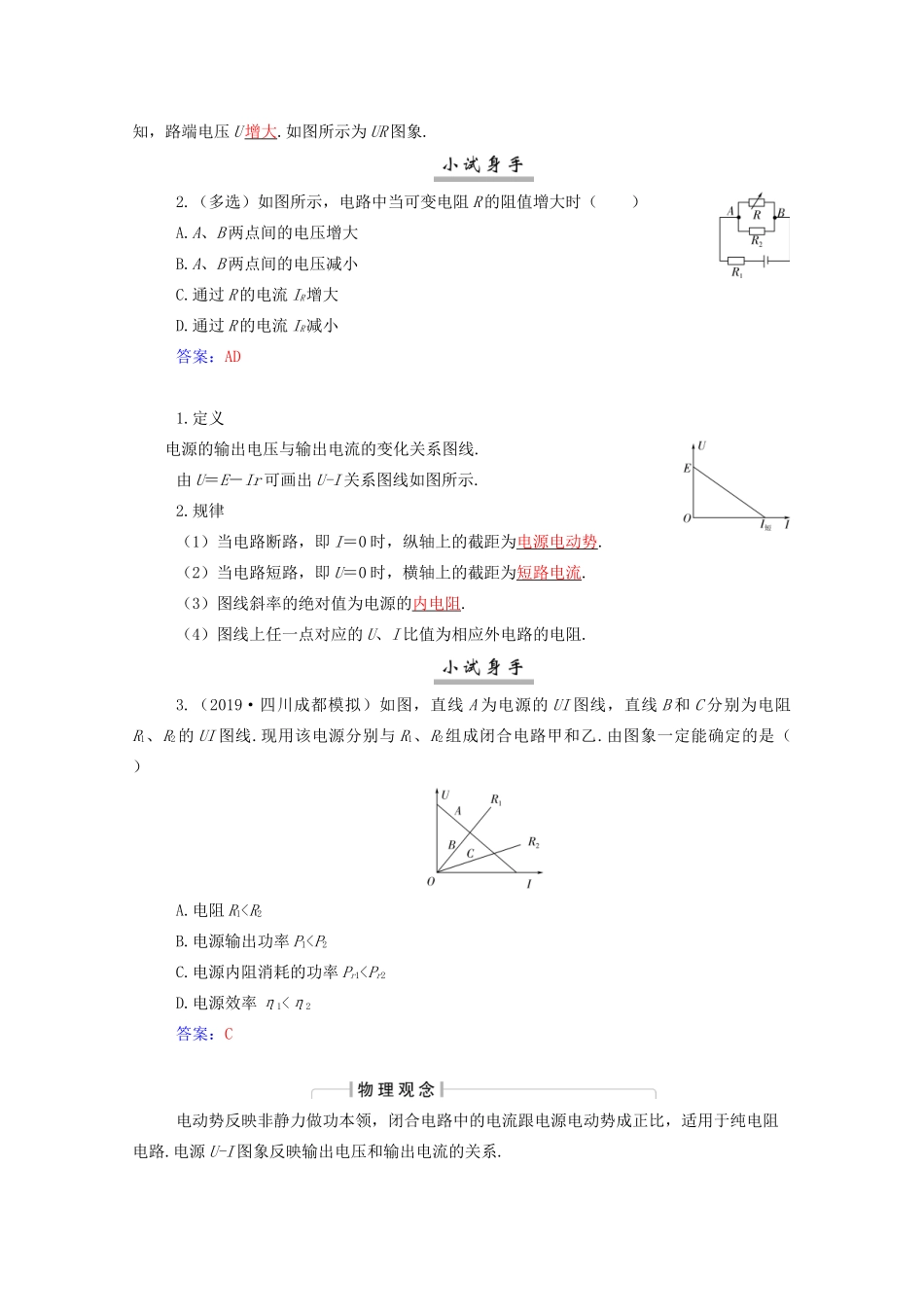

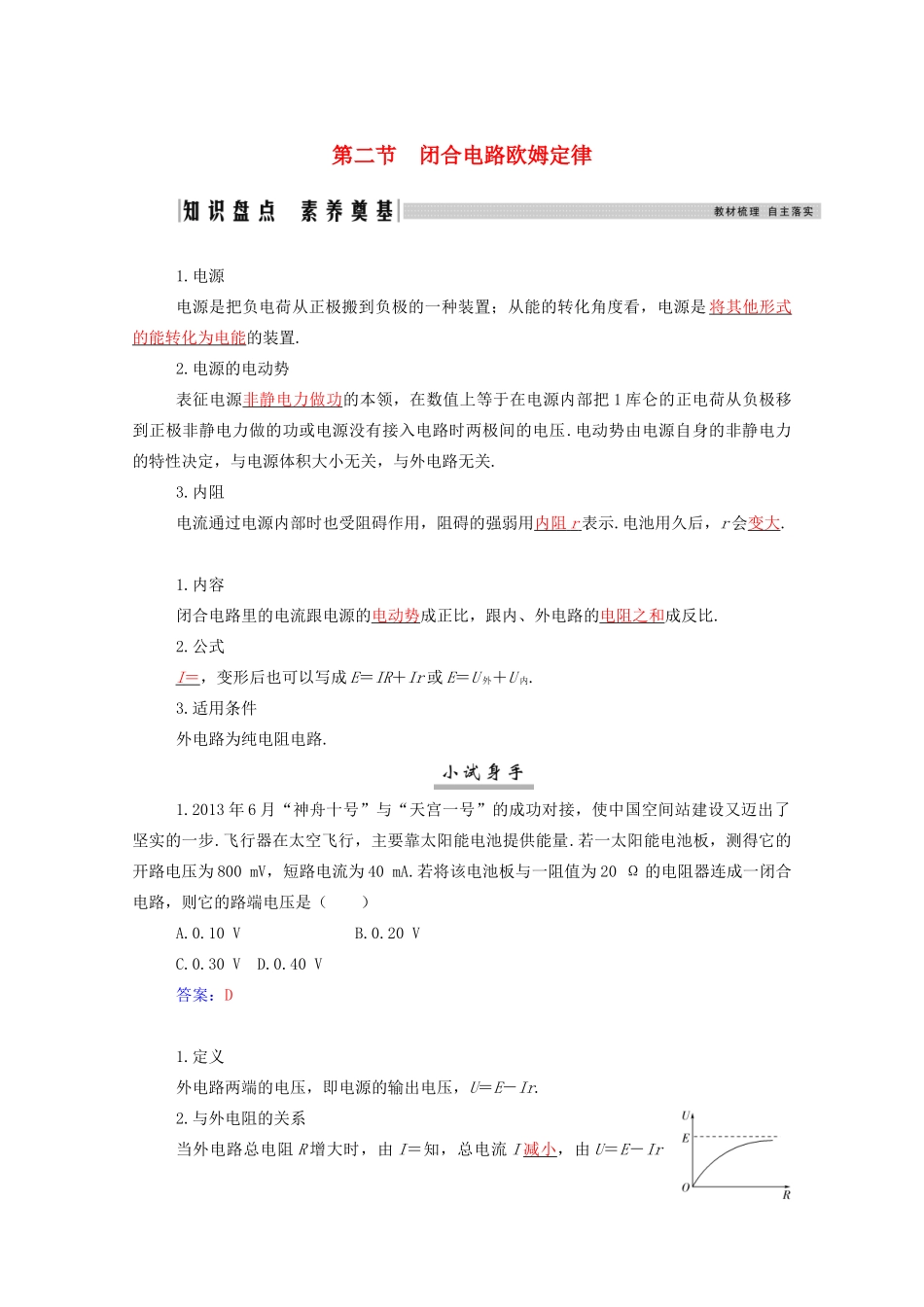

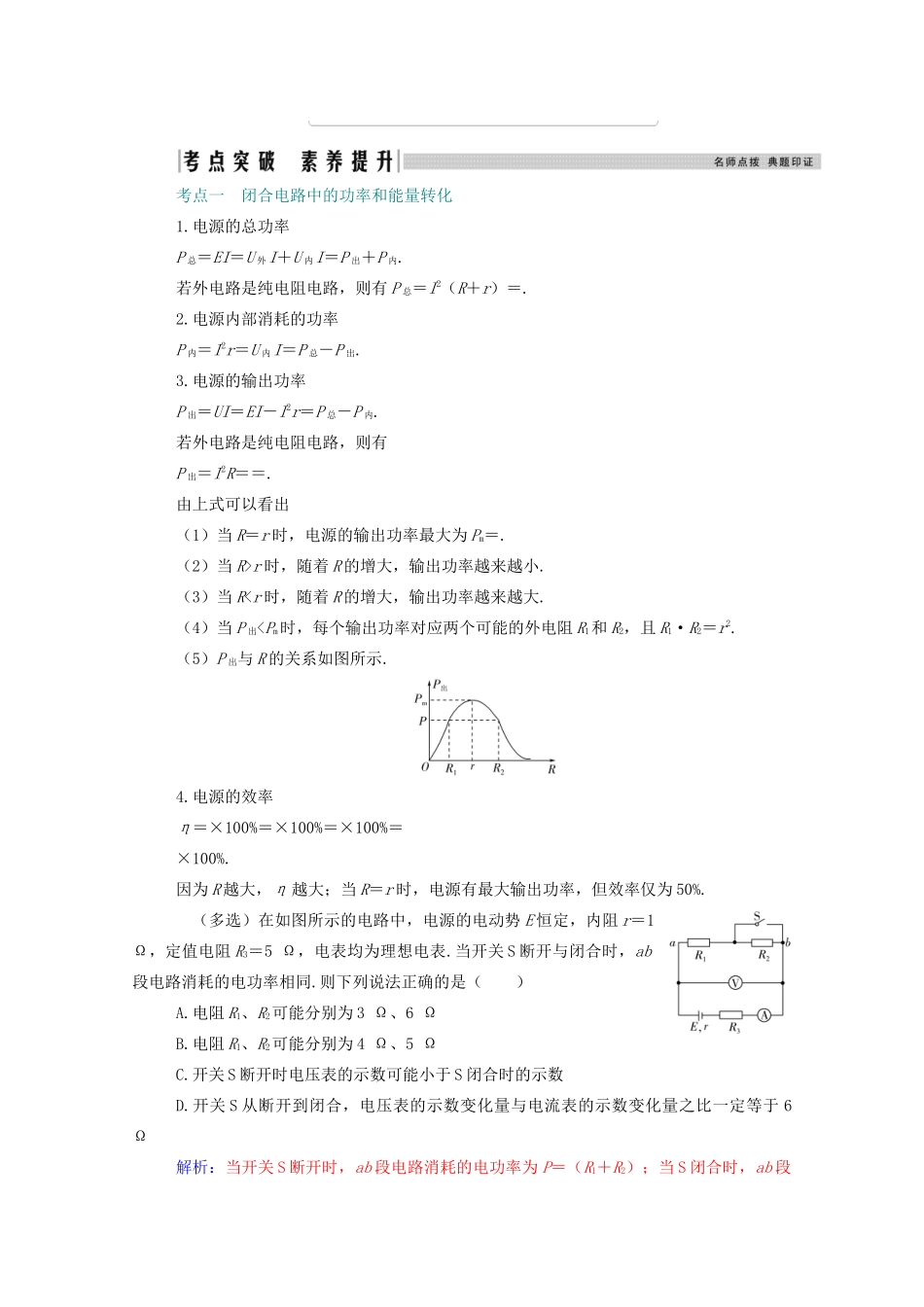

第二节 闭合电路欧姆定律1.电源电源是把负电荷从正极搬到负极的一种装置；从能的转化角度看，电源是 将其他形式的能转化为电能的装置.2.电源的电动势表征电源非静电力做功的本领，在数值上等于在电源内部把 1 库仑的正电荷从负极移到正极非静电力做的功或电源没有接入电路时两极间的电压.电动势由电源自身的非静电力的特性决定，与电源体积大小无关，与外电路无关.3.内阻电流通过电源内部时也受阻碍作用，阻碍的强弱用内阻 r 表示.电池用久后，r 会变大.1.内容闭合电路里的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比.2.公式I ＝ ，变形后也可以写成 E＝IR＋Ir 或 E＝U 外＋U 内.3.适用条件外电路为纯电阻电路.1.2013 年 6 月“神舟十号”与“天宫一号”的成功对接，使中国空间站建设又迈出了坚实的一步.飞行器在太空飞行，主要靠太阳能电池提供能量.若一太阳能电池板，测得它的开路电压为 800 mV，短路电流为 40 mA.若将该电池板与一阻值为 20 Ω 的电阻器连成一闭合电路，则它的路端电压是（ ）A.0.10 V B.0.20 VC.0.30 V D.0.40 V答案：D1.定义外电路两端的电压，即电源的输出电压，U＝E－Ir.2.与外电阻的关系当外电路总电阻 R 增大时，由 I＝知，总电流 I 减小，由 U＝E－Ir知，路端电压 U 增大.如图所示为 UR 图象.2.（多选）如图所示，电路中当可变电阻 R 的阻值增大时（ ）A.A、B 两点间的电压增大B.A、B 两点间的电压减小C.通过 R 的电流 IR增大D.通过 R 的电流 IR减小答案：AD1.定义电源的输出电压与输出电流的变化关系图线.由 U＝E－Ir 可画出 U-I 关系图线如图所示.2.规律（1）当电路断路，即 I＝0 时，纵轴上的截距为电源电动势.（2）当电路短路，即 U＝0 时，横轴上的截距为短路电流.（3）图线斜率的绝对值为电源的内电阻.（4）图线上任一点对应的 U、I 比值为相应外电路的电阻.3.（2019·四川成都模拟）如图，直线 A 为电源的 UI 图线，直线 B 和 C 分别为电阻R1、R2 的 UI 图线.现用该电源分别与 R1、R2 组成闭合电路甲和乙.由图象一定能确定的是（ ）A.电阻 R1
