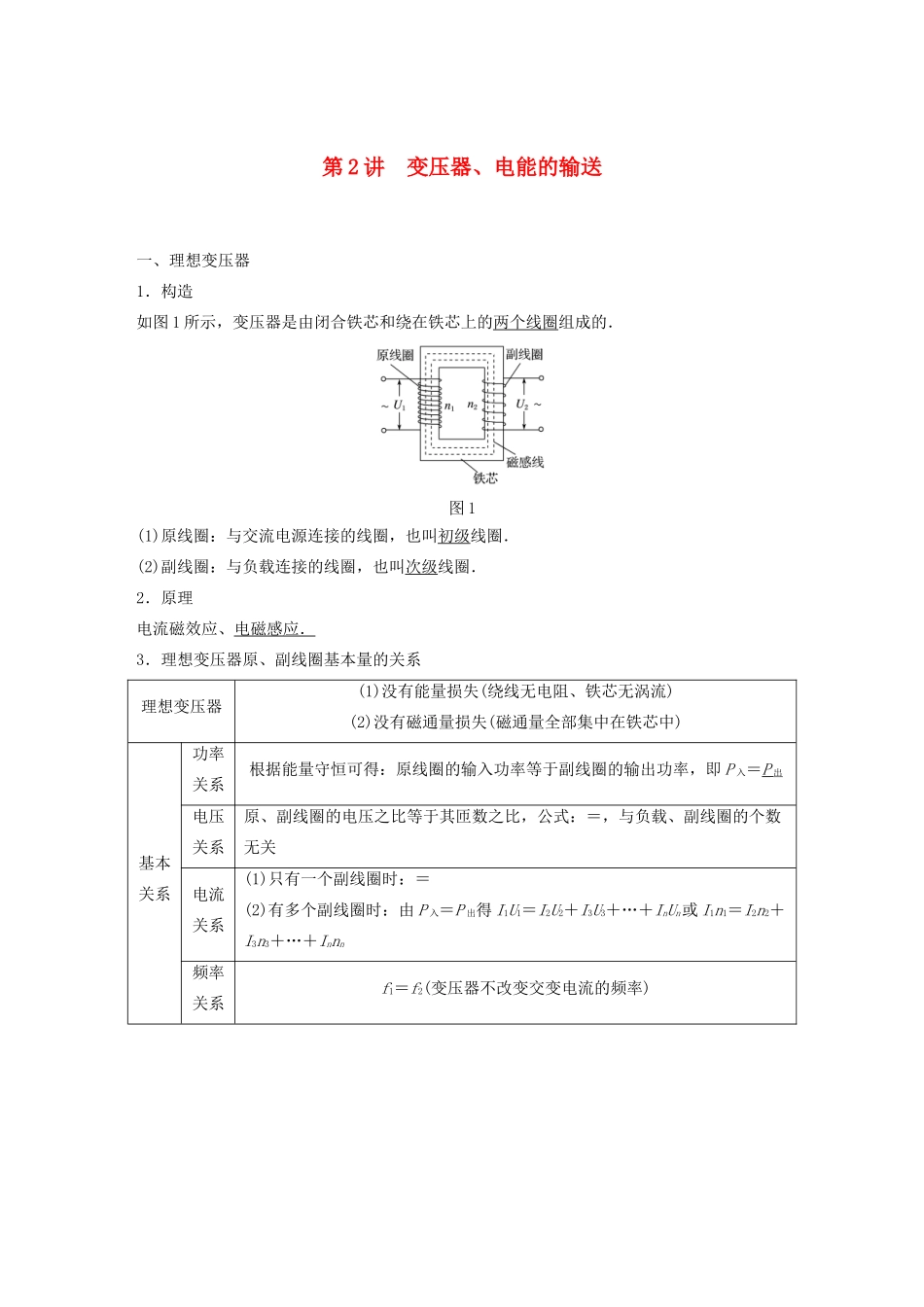

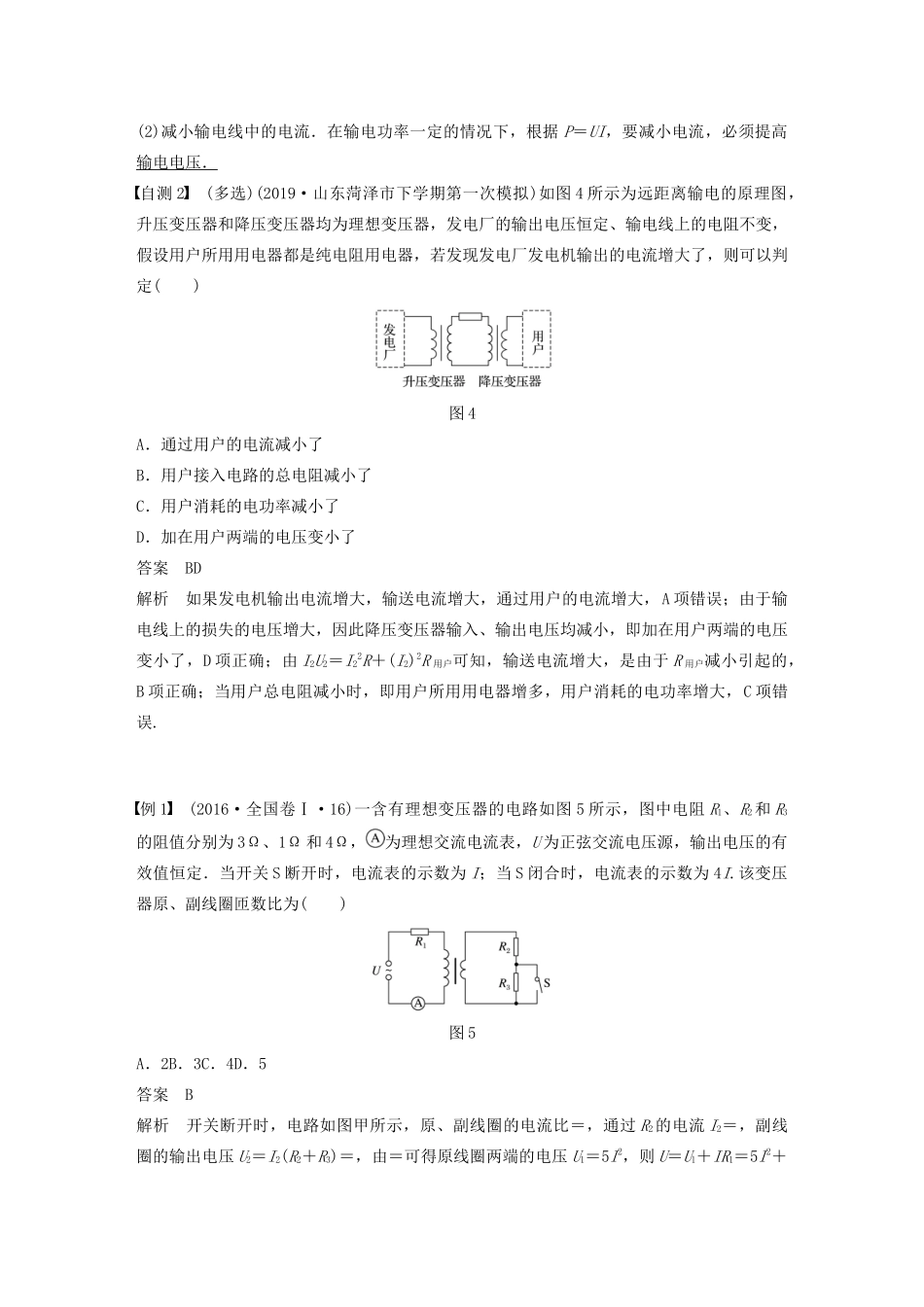

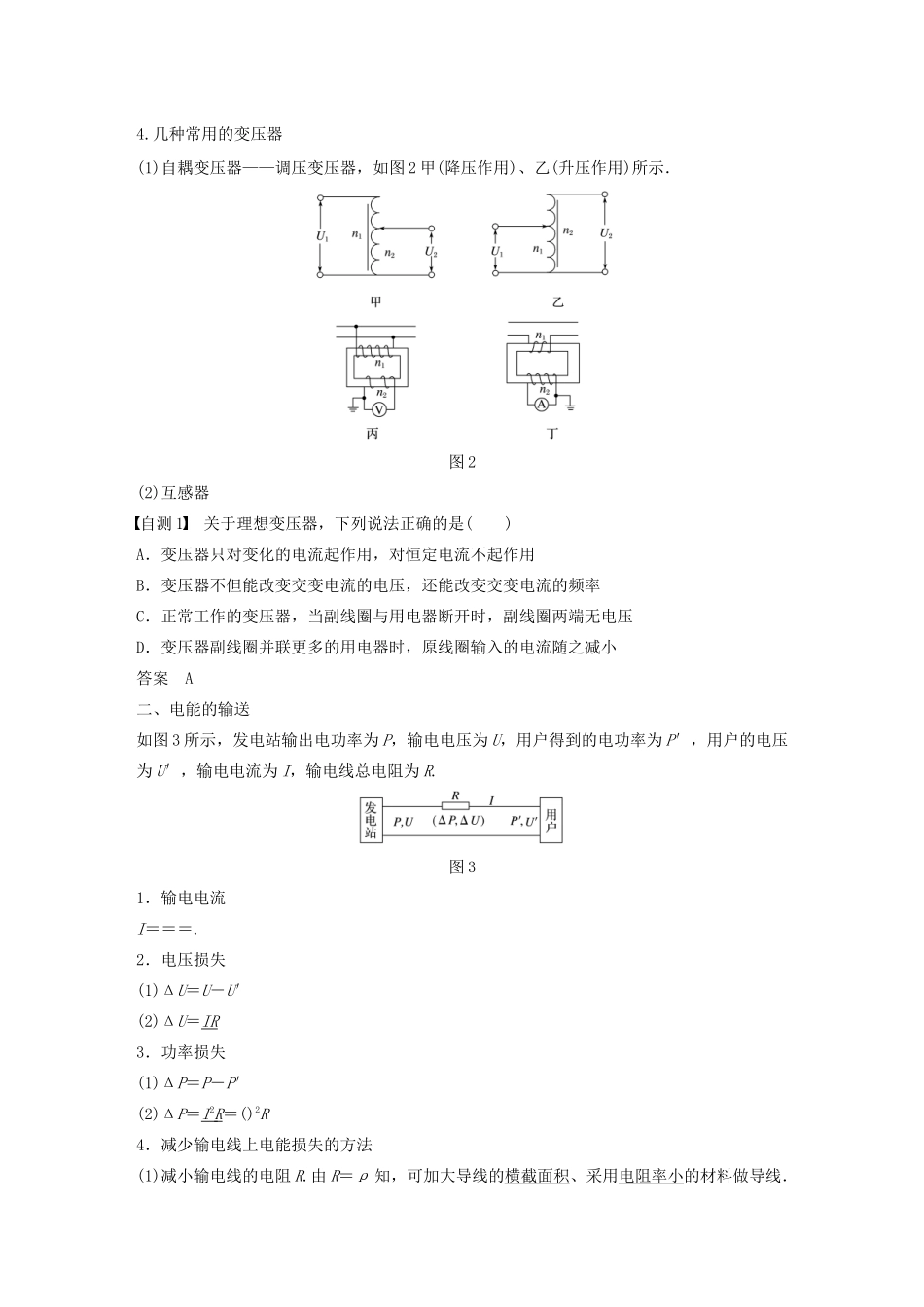

第 2 讲 变压器、电能的输送一、理想变压器1．构造如图 1 所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．图 1(1)原线圈：与交流电源连接的线圈，也叫初级线圈．(2)副线圈：与负载连接的线圈，也叫次级线圈．2．原理电流磁效应、电磁感应．3．理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即 P 入＝P 出电压关系原、副线圈的电压之比等于其匝数之比，公式：＝，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：＝(2)有多个副线圈时：由 P 入＝P 出得 I1U1＝I2U2＋I3U3＋…＋InUn或 I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图 2 甲(降压作用)、乙(升压作用)所示．图 2(2)互感器自测 1 关于理想变压器，下列说法正确的是( )A．变压器只对变化的电流起作用，对恒定电流不起作用B．变压器不但能改变交变电流的电压，还能改变交变电流的频率C．正常工作的变压器，当副线圈与用电器断开时，副线圈两端无电压D．变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小答案 A二、电能的输送如图 3 所示，发电站输出电功率为 P，输电电压为 U，用户得到的电功率为 P′，用户的电压为 U′，输电电流为 I，输电线总电阻为 R.图 31．输电电流I＝＝＝.2．电压损失(1)ΔU＝U－U′(2)ΔU＝IR3．功率损失(1)ΔP＝P－P′(2)ΔP＝I 2 R ＝()2R4．减少输电线上电能损失的方法(1)减小输电线的电阻 R.由 R＝ρ 知，可加大导线的横截面积、采用电阻率小的材料做导线．(2)减小输电线中的电流．在输电功率一定的情况下，根据 P＝UI，要减小电流，必须提高输电电压．自测 2 (多选)(2019·山东菏泽市下学期第一次模拟)如图 4 所示为远距离输电的原理图，升压变压器和降压变压器均为理想变压器，发电厂的输出电压恒定、输电线上的电阻不变，假设用户所用用电器都是纯电阻用电器，若发现发电厂发电机输出的电流增大了，则可以判定( )图 4A．通过用户的电流减小了B．用户接入电路的总电阻减小了C．用户消耗的电功率减小了D．加在用户两端的电压变小了答案 BD解析 如果发电机输出电流增大，输送电流增大，通过用户的电流增大，A 项错误；由于输电线上的损失的电...
