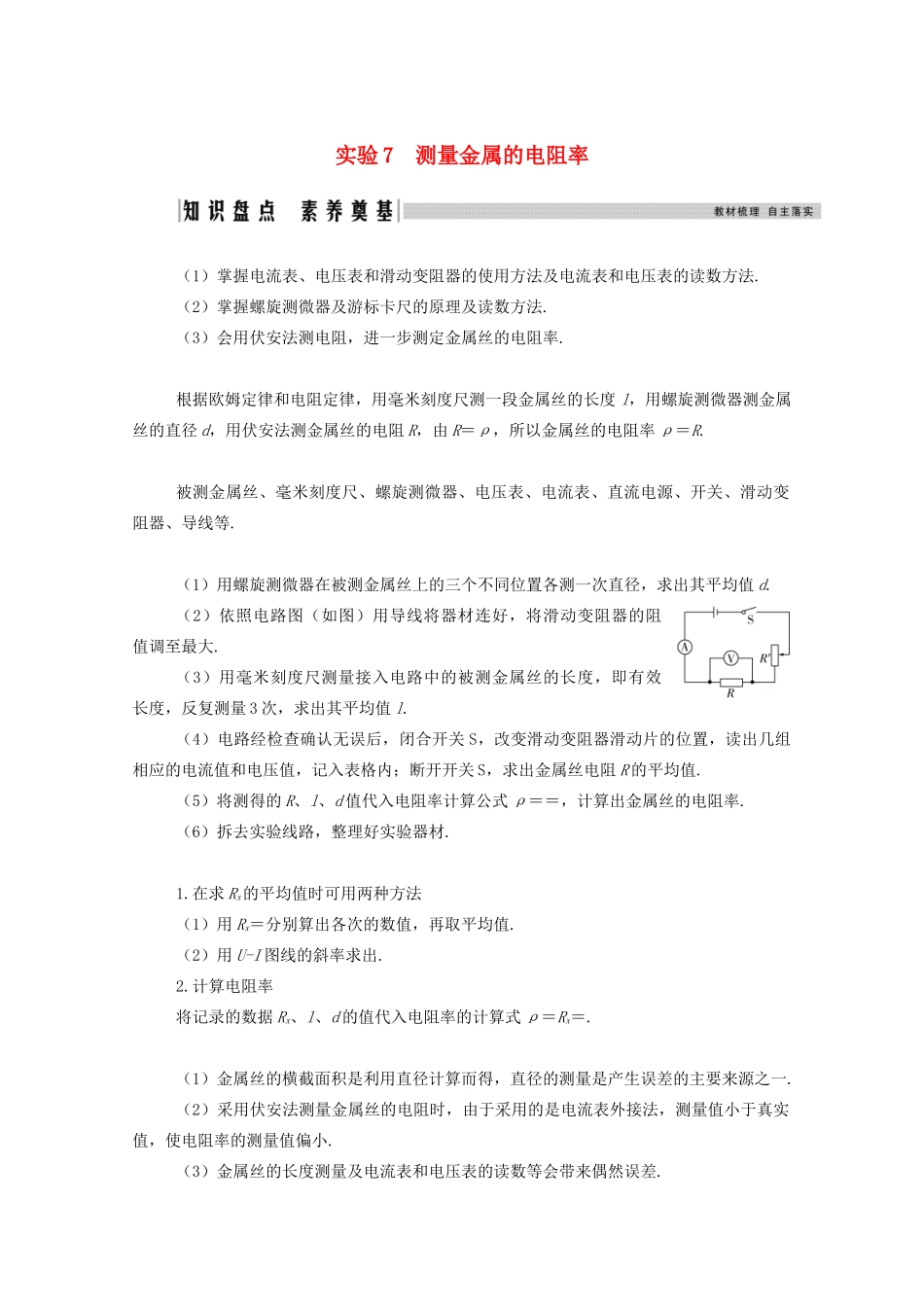

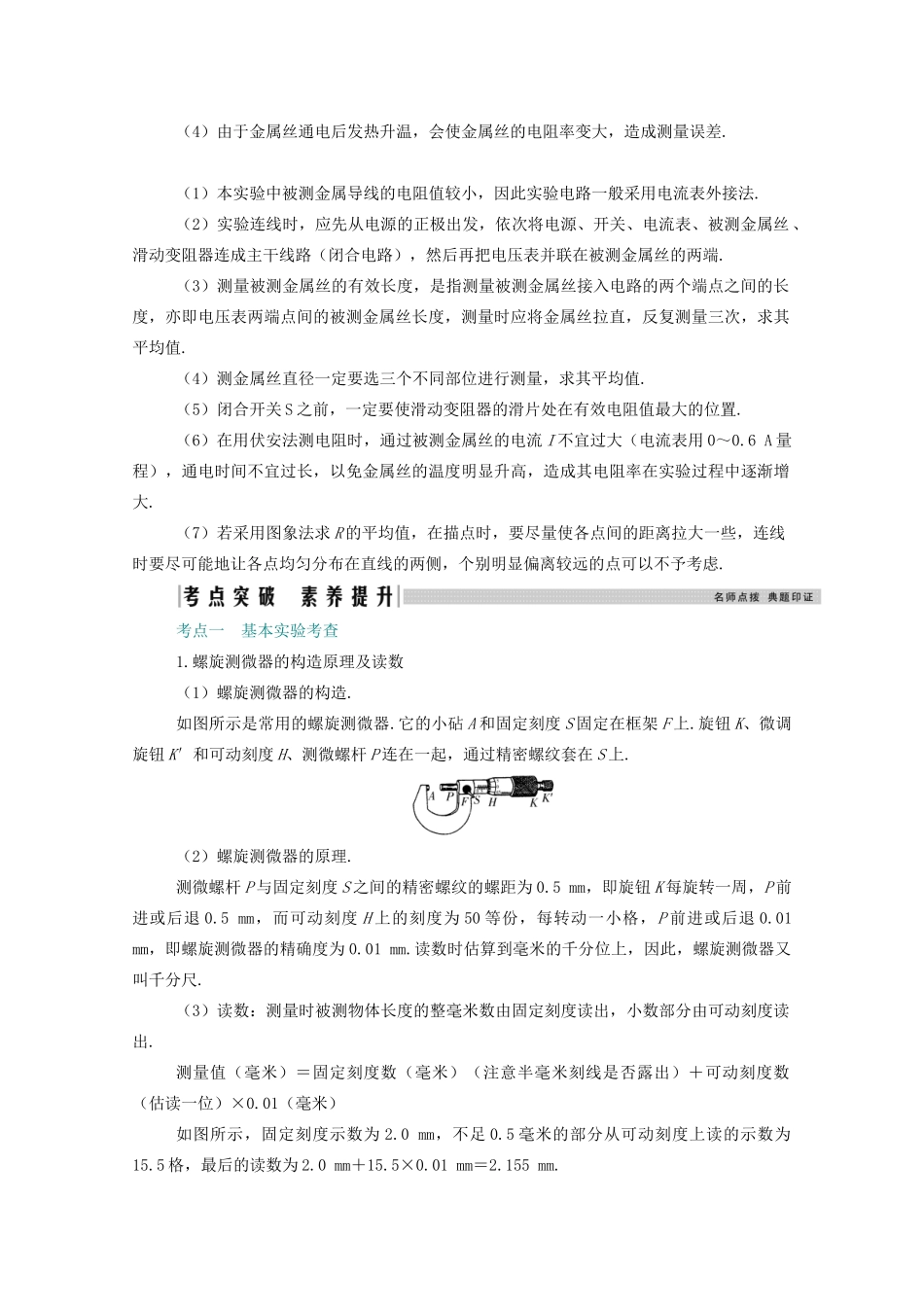

实验 7 测量金属的电阻率（1）掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法.（2）掌握螺旋测微器及游标卡尺的原理及读数方法.（3）会用伏安法测电阻，进一步测定金属丝的电阻率.根据欧姆定律和电阻定律，用毫米刻度尺测一段金属丝的长度 l，用螺旋测微器测金属丝的直径 d，用伏安法测金属丝的电阻 R，由 R＝ρ，所以金属丝的电阻率 ρ＝R.被测金属丝、毫米刻度尺、螺旋测微器、电压表、电流表、直流电源、开关、滑动变阻器、导线等.（1）用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值 d.（2）依照电路图（如图）用导线将器材连好，将滑动变阻器的阻值调至最大.（3）用毫米刻度尺测量接入电路中的被测金属丝的长度，即有效长度，反复测量 3 次，求出其平均值 l.（4）电路经检查确认无误后，闭合开关 S，改变滑动变阻器滑动片的位置，读出几组相应的电流值和电压值，记入表格内；断开开关 S，求出金属丝电阻 R 的平均值.（5）将测得的 R、l、d 值代入电阻率计算公式 ρ＝＝，计算出金属丝的电阻率.（6）拆去实验线路，整理好实验器材.1.在求 Rx的平均值时可用两种方法（1）用 Rx＝分别算出各次的数值，再取平均值.（2）用 U-I 图线的斜率求出.2.计算电阻率将记录的数据 Rx、l、d 的值代入电阻率的计算式 ρ＝Rx＝.（1）金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一.（2）采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小.（3）金属丝的长度测量及电流表和电压表的读数等会带来偶然误差.（4）由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差.（1）本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法.（2）实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝 、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在被测金属丝的两端.（3）测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均值.（4）测金属丝直径一定要选三个不同部位进行测量，求其平均值.（5）闭合开关 S 之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置.（6）在用伏安法测电阻时，通过被测金属丝的电流 I 不宜过大（电流表用 0...
