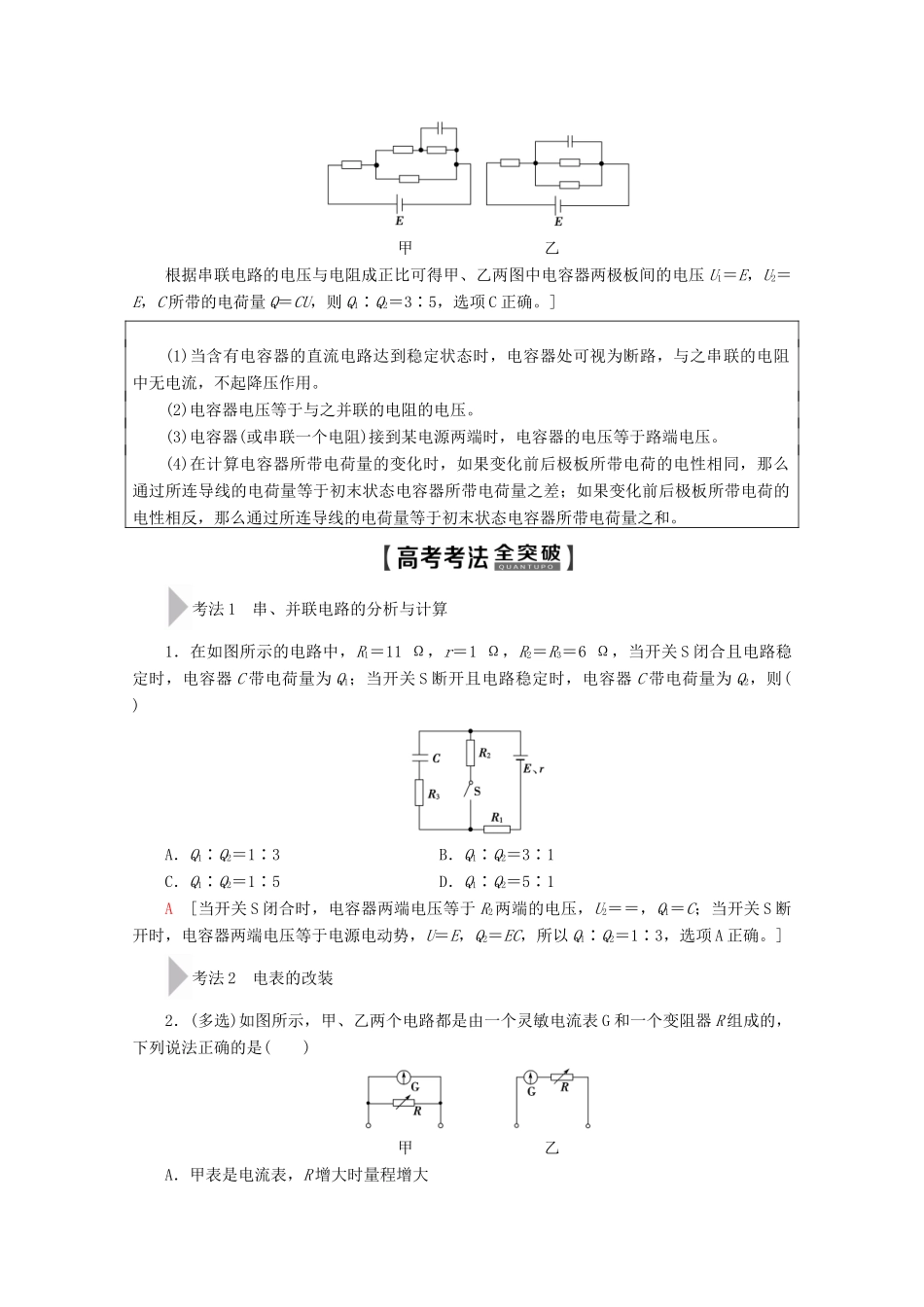

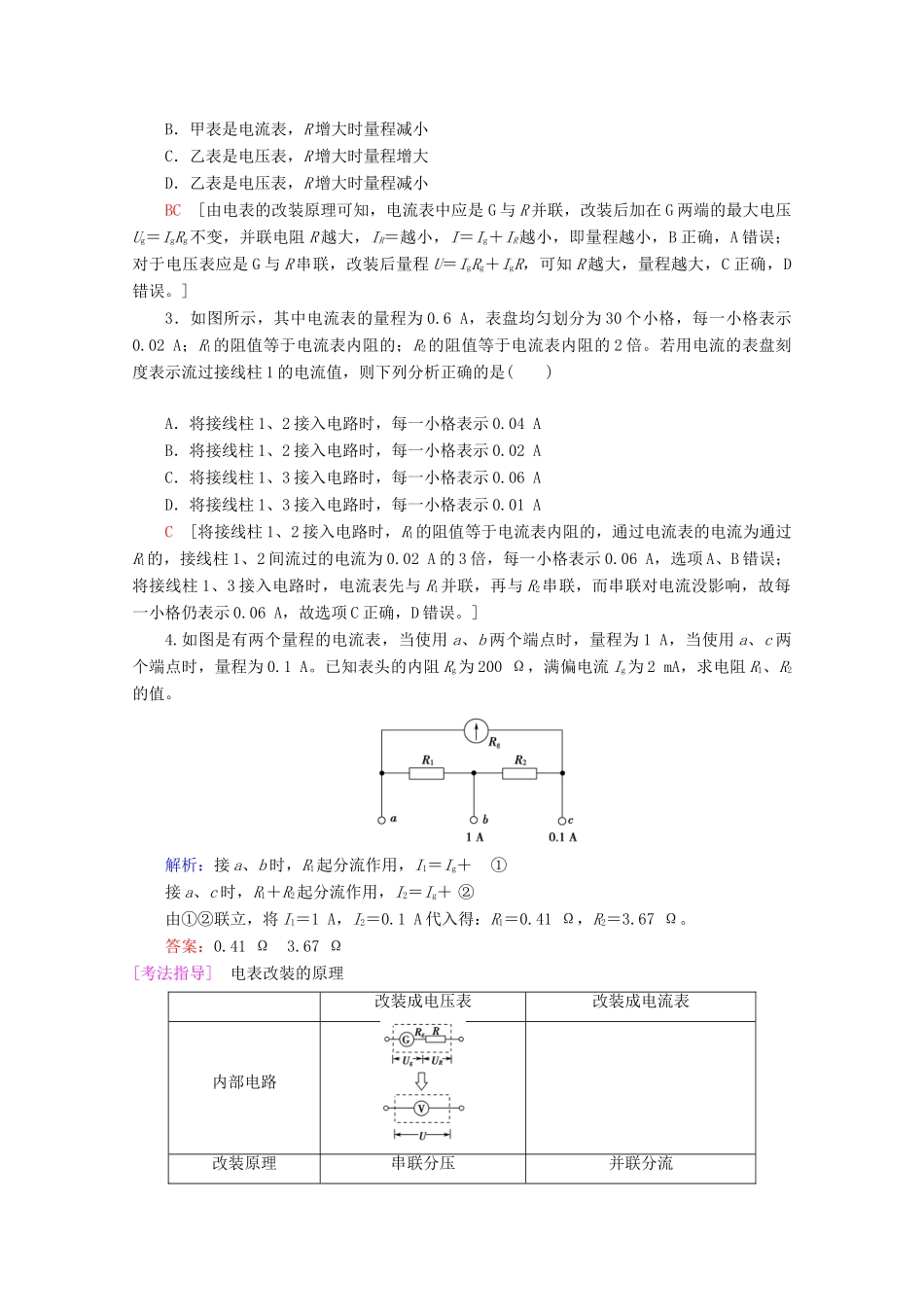

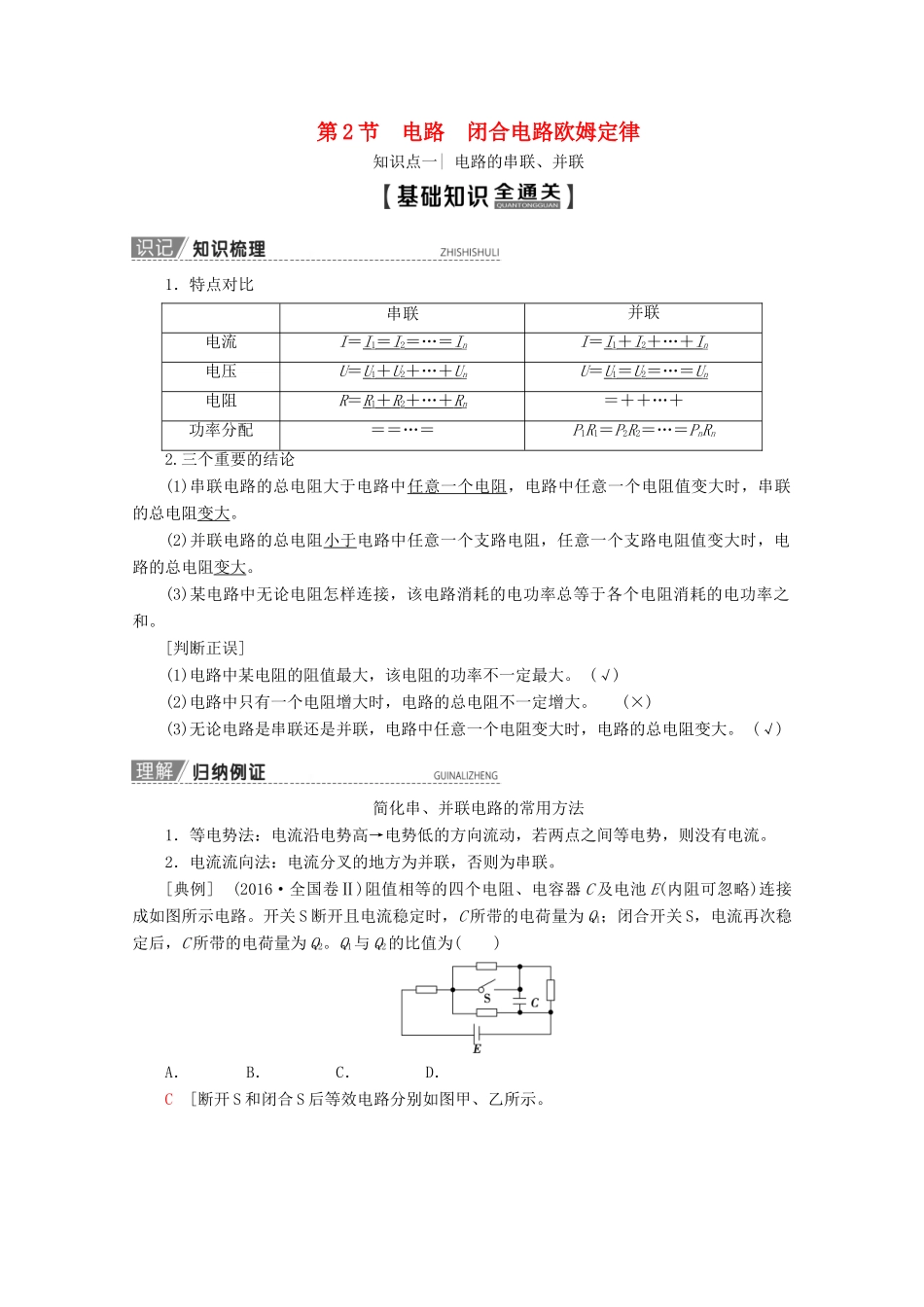

第 2 节 电路 闭合电路欧姆定律知识点一| 电路的串联、并联1．特点对比串联并联电流I＝I1＝ I 2＝…＝ I nI＝I1＋ I 2＋…＋ I n电压U＝U1＋ U 2＋…＋ U nU＝U1＝ U 2＝…＝ U n电阻R＝R1＋ R 2＋…＋ R n＝＋＋…＋功率分配＝＝…＝P1R1＝P2R2＝…＝PnRn2.三个重要的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻值变大时，串联的总电阻变大。(2)并联电路的总电阻小于电路中任意一个支路电阻，任意一个支路电阻值变大时，电路的总电阻变大。(3)某电路中无论电阻怎样连接，该电路消耗的电功率总等于各个电阻消耗的电功率之和。[判断正误](1)电路中某电阻的阻值最大，该电阻的功率不一定最大。 (√)(2)电路中只有一个电阻增大时，电路的总电阻不一定增大。(×)(3)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大。 (√)简化串、并联电路的常用方法1．等电势法：电流沿电势高→电势低的方向流动，若两点之间等电势，则没有电流。2．电流流向法：电流分叉的地方为并联，否则为串联。[典例] (2016·全国卷Ⅱ)阻值相等的四个电阻、电容器 C 及电池 E(内阻可忽略)连接成如图所示电路。开关 S 断开且电流稳定时，C 所带的电荷量为 Q1；闭合开关 S，电流再次稳定后，C 所带的电荷量为 Q2。Q1与 Q2的比值为( )A． B． C． D．C [断开 S 和闭合 S 后等效电路分别如图甲、乙所示。甲 乙根据串联电路的电压与电阻成正比可得甲、乙两图中电容器两极板间的电压 U1＝E，U2＝E，C 所带的电荷量 Q＝CU，则 Q1∶Q2＝3∶5，选项 C 正确。](1)当含有电容器的直流电路达到稳定状态时，电容器处可视为断路，与之串联的电阻中无电流，不起降压作用。(2)电容器电压等于与之并联的电阻的电压。(3)电容器(或串联一个电阻)接到某电源两端时，电容器的电压等于路端电压。(4)在计算电容器所带电荷量的变化时，如果变化前后极板所带电荷的电性相同，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板所带电荷的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和。考法 1 串、并联电路的分析与计算1．在如图所示的电路中，R1＝11 Ω，r＝1 Ω，R2＝R3＝6 Ω，当开关 S 闭合且电路稳定时，电容器 C 带电荷量为 Q1；当开关 S 断开且电路稳定时，电容器 C 带电荷量为 Q2，则( )A．Q1∶Q2＝1∶3 B．Q1∶Q2＝3∶1...
