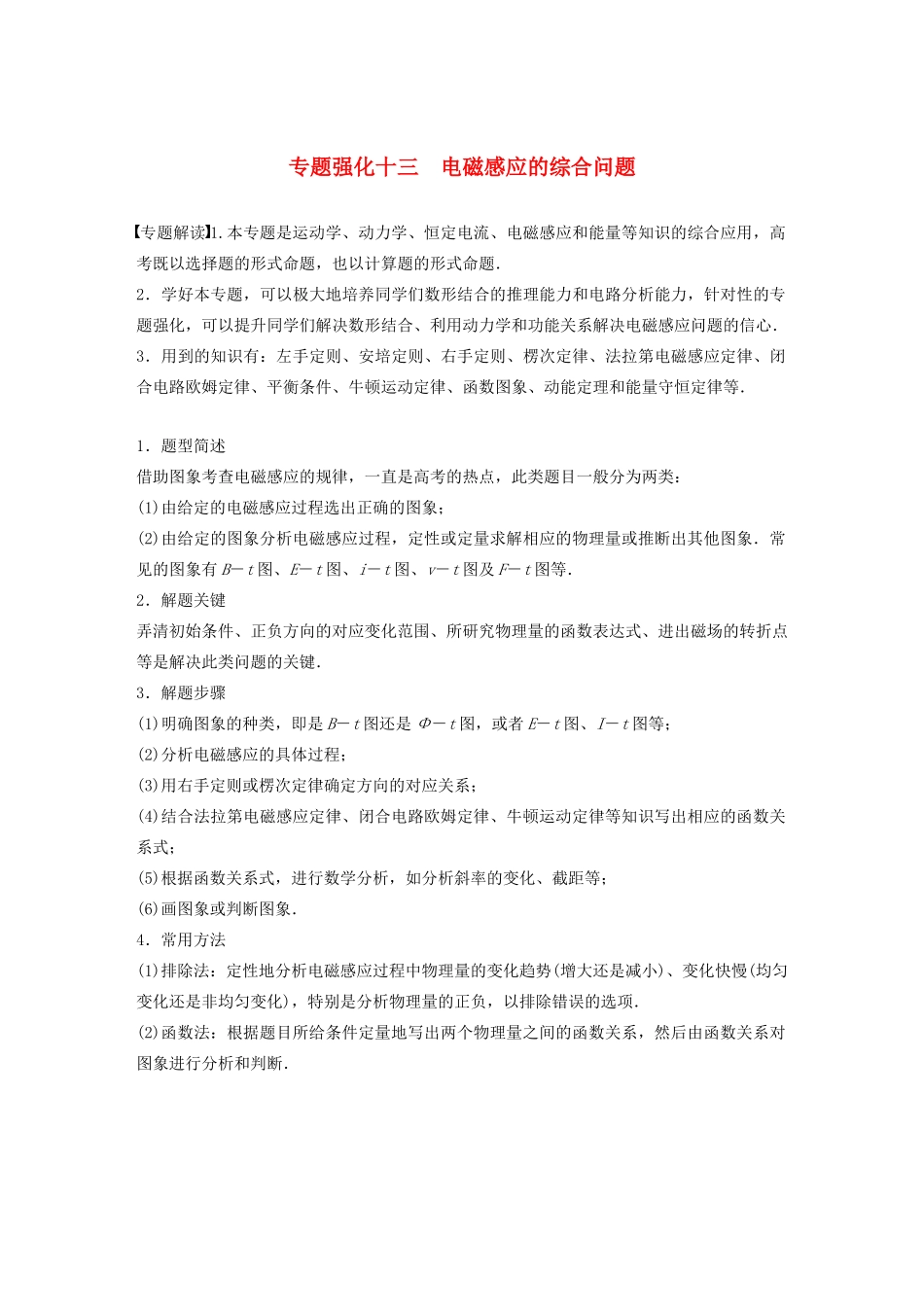

专题强化十三 电磁感应的综合问题专题解读 1.本专题是运动学、动力学、恒定电流、电磁感应和能量等知识的综合应用，高考既以选择题的形式命题，也以计算题的形式命题．2．学好本专题，可以极大地培养同学们数形结合的推理能力和电路分析能力，针对性的专题强化，可以提升同学们解决数形结合、利用动力学和功能关系解决电磁感应问题的信心．3．用到的知识有：左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、闭合电路欧姆定律、平衡条件、牛顿运动定律、函数图象、动能定理和能量守恒定律等．1．题型简述借助图象考查电磁感应的规律，一直是高考的热点，此类题目一般分为两类：(1)由给定的电磁感应过程选出正确的图象；(2)由给定的图象分析电磁感应过程，定性或定量求解相应的物理量或推断出其他图象．常见的图象有 B－t 图、E－t 图、i－t 图、v－t 图及 F－t 图等．2．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．3．解题步骤(1)明确图象的种类，即是 B－t 图还是 Φ－t 图，或者 E－t 图、I－t 图等；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图象或判断图象．4．常用方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断．类型 1 动生问题例 1 (多选)(2019·全国卷Ⅲ·19)如图 1，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒 ab、cd 静止在导轨上．t＝0 时，棒ab 以初速度 v0向右滑动．运动过程中，ab、cd 始终与导轨垂直并接触良好，两者速度分别用 v1、v2表示，回路中的电流用 I 表示．下列图像中可能正确的是( )图 1答案 AC解析 棒 ab 以初速度 v0向右滑动，切割磁感线产生感应电动势，使整个回路中产生感应电流，棒 ab 受到与 v0方向相反的安培力的作用而做变减速运动，棒 cd 受到与 v0方向相同的安培力的作用而做变加速运动，它们之间的速度差 Δv＝...
