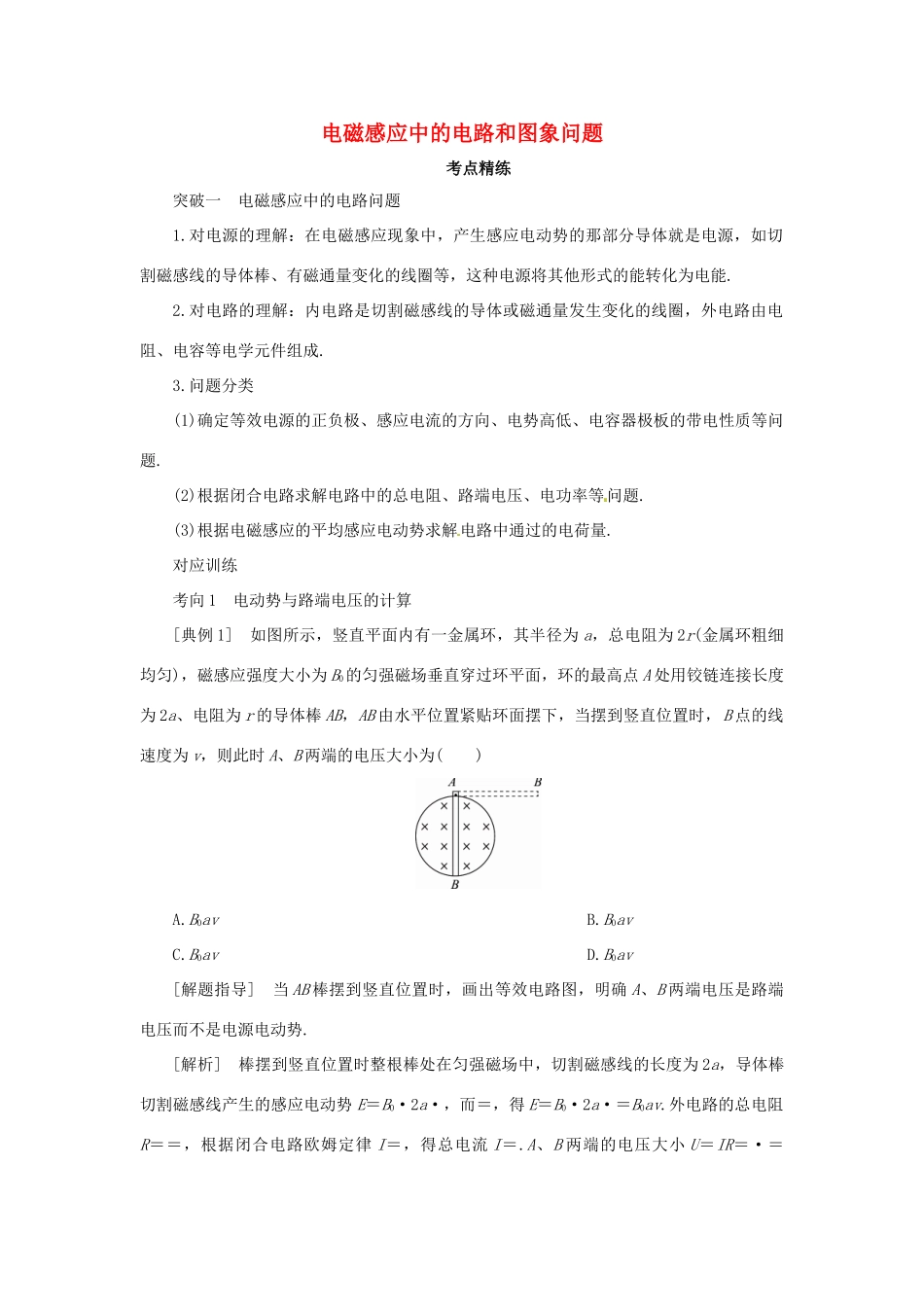

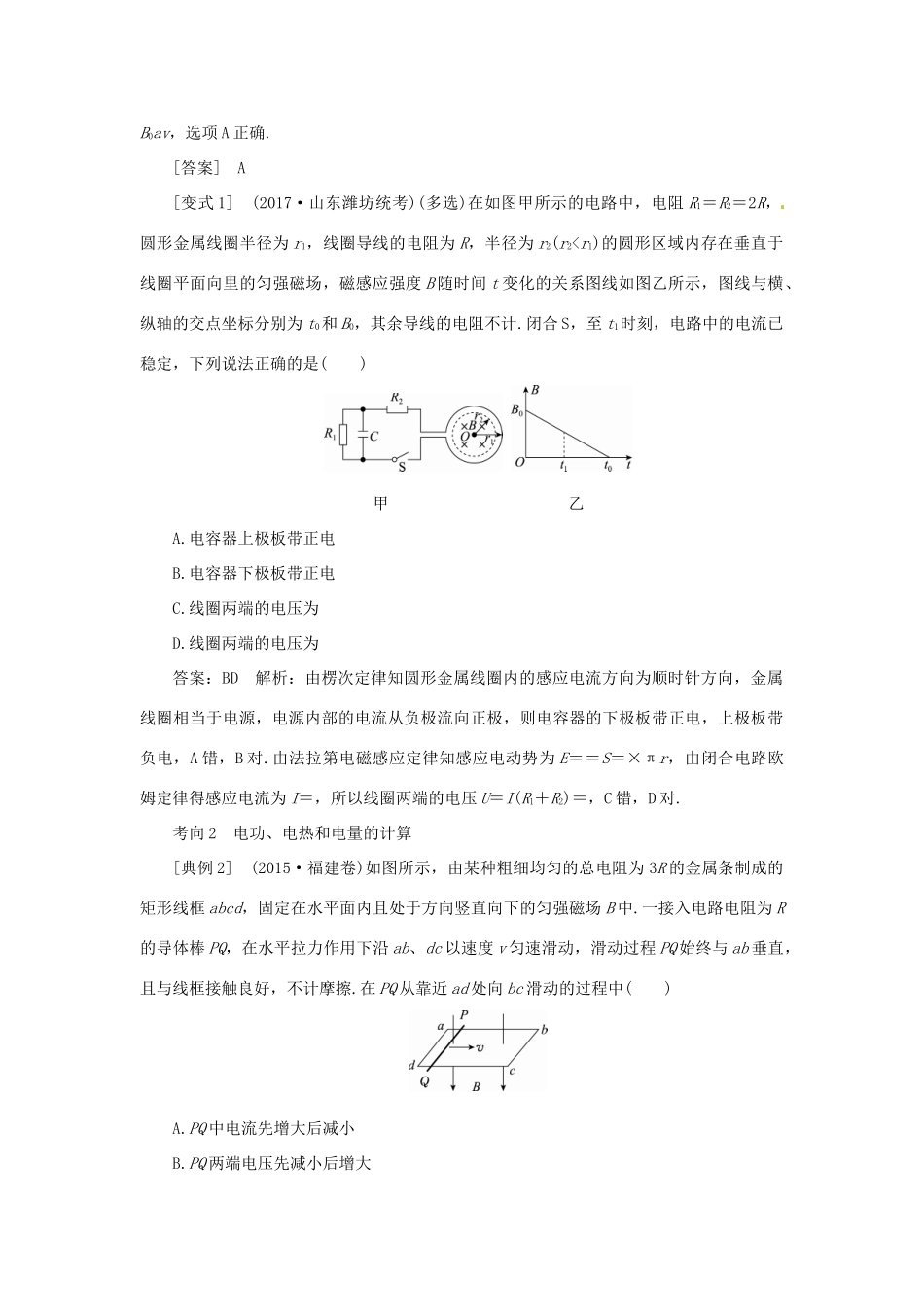

电磁感应中的电路和图象问题考点精练突破一 电磁感应中的电路问题1.对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等，这种电源将其他形式的能转化为电能.2.对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成.3.问题分类(1)确定等效电源的正负极、感应电流的方向、电势高低、电容器极板的带电性质等问题.(2)根据闭合电路求解电路中的总电阻、路端电压、电功率等问题.(3)根据电磁感应的平均感应电动势求解电路中通过的电荷量.对应训练考向 1 电动势与路端电压的计算[典例 1] 如图所示，竖直平面内有一金属环，其半径为 a，总电阻为 2r(金属环粗细均匀)，磁感应强度大小为 B0的匀强磁场垂直穿过环平面，环的最高点 A 处用铰链连接长度为 2a、电阻为 r 的导体棒 AB，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为 v，则此时 A、B 两端的电压大小为( )A.B0avB.B0av C.B0avD.B0av[解题指导] 当 AB 棒摆到竖直位置时，画出等效电路图，明确 A、B 两端电压是路端电压而不是电源电动势.[解析] 棒摆到竖直位置时整根棒处在匀强磁场中，切割磁感线的长度为 2a，导体棒切割磁感线产生的感应电动势 E＝B0·2a·，而＝，得 E＝B0·2a·＝B0av.外电路的总电阻R＝＝，根据闭合电路欧姆定律 I＝，得总电流 I＝.A、B 两端的电压大小 U＝IR＝·＝B0av，选项 A 正确.[答案] A[变式 1] (2017·山东潍坊统考)(多选)在如图甲所示的电路中，电阻 R1＝R2＝2R，圆形金属线圈半径为 r1，线圈导线的电阻为 R，半径为 r2(r2
