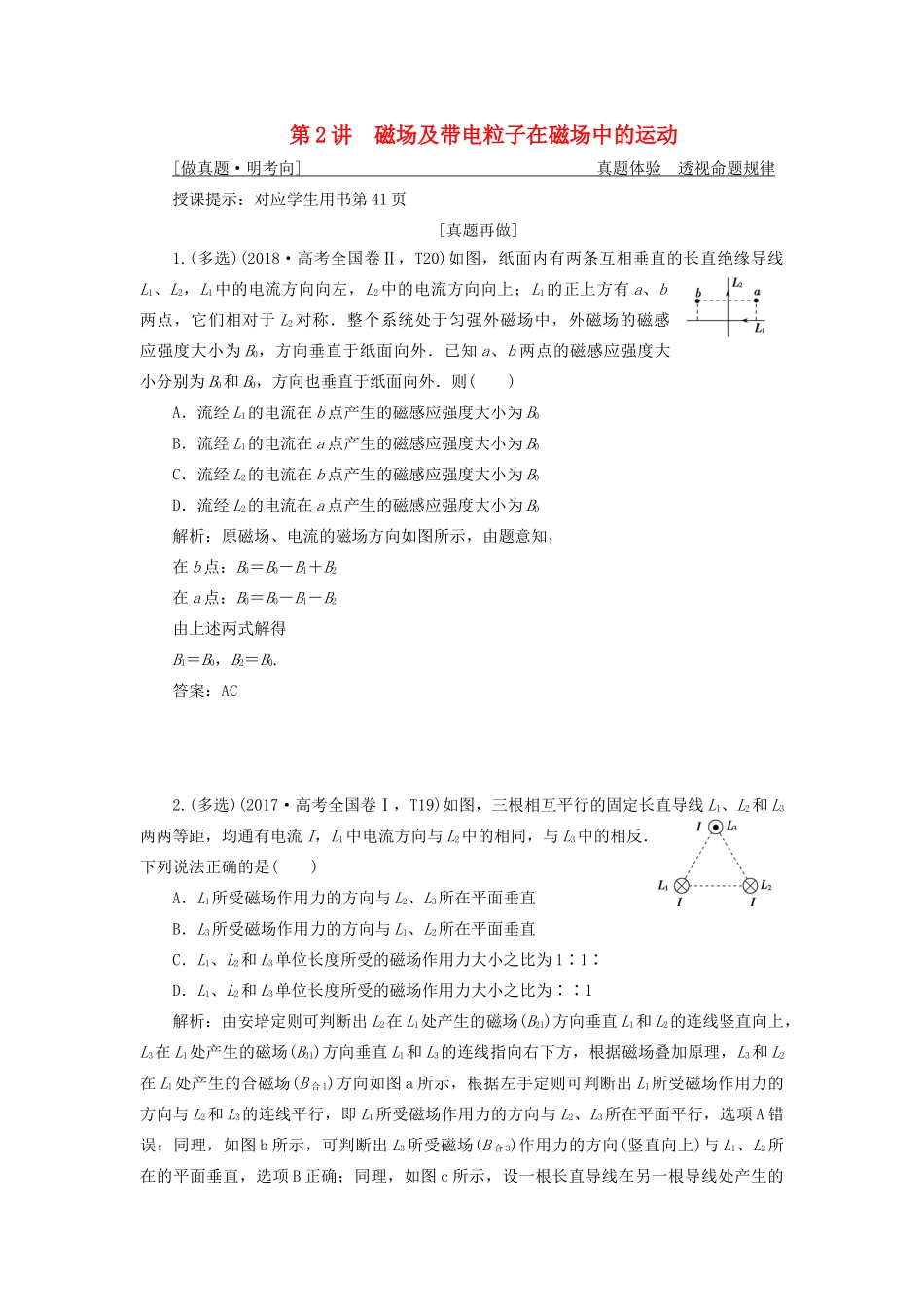

第 2 讲 磁场及带电粒子在磁场中的运动[ 做真题 · 明考向 ] 真题体验 透视命题规律 授课提示：对应学生用书第 41 页[真题再做]1.(多选)(2018·高考全国卷Ⅱ，T20)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有 a、b两点，它们相对于 L2 对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为 B0，方向垂直于纸面向外．已知 a、b 两点的磁感应强度大小分别为 B0和 B0，方向也垂直于纸面向外．则( )A．流经 L1的电流在 b 点产生的磁感应强度大小为 B0B．流经 L1的电流在 a 点产生的磁感应强度大小为 B0C．流经 L2的电流在 b 点产生的磁感应强度大小为 B0D．流经 L2的电流在 a 点产生的磁感应强度大小为 B0解析：原磁场、电流的磁场方向如图所示，由题意知，在 b 点：B0＝B0－B1＋B2在 a 点：B0＝B0－B1－B2由上述两式解得B1＝B0，B2＝B0.答案：AC2.(多选)(2017·高考全国卷Ⅰ，T19)如图，三根相互平行的固定长直导线 L1、L2和 L3两两等距，均通有电流 I，L1中电流方向与 L2中的相同，与 L3中的相反．下列说法正确的是( )A．L1所受磁场作用力的方向与 L2、L3所在平面垂直B．L3所受磁场作用力的方向与 L1、L2所在平面垂直C．L1、L2和 L3单位长度所受的磁场作用力大小之比为 1∶1∶D．L1、L2和 L3单位长度所受的磁场作用力大小之比为∶∶1解析：由安培定则可判断出 L2在 L1处产生的磁场(B21)方向垂直 L1和 L2的连线竖直向上，L3在 L1处产生的磁场(B31)方向垂直 L1和 L3的连线指向右下方，根据磁场叠加原理，L3和 L2在 L1处产生的合磁场(B 合 1)方向如图 a 所示，根据左手定则可判断出 L1所受磁场作用力的方向与 L2和 L3的连线平行，即 L1所受磁场作用力的方向与 L2、L3所在平面平行，选项 A 错误；同理，如图 b 所示，可判断出 L3所受磁场(B 合 3)作用力的方向(竖直向上)与 L1、L2所在的平面垂直，选项 B 正确；同理，如图 c 所示，设一根长直导线在另一根导线处产生的磁场的磁感应强度大小为 B，根据几何知识可知，B 合 1＝B，B 合 2＝B，B 合 3＝B，由安培力公式可知，L1、L2和 L3单位长度所受的磁场作用力大小与该处的磁感应强度大小成正比，所以 L1、L2和 L3单位长度所受的磁场作用力大小之比为 1∶1∶，选项 C 正确，D 错误．答案：BC3.(2017·高考全国卷Ⅲ，T18)如图，在磁感...
