高考物理二轮复习 专题四 电路与电磁感应 第1讲 直流电路与交流电路的分析学案-人教版高三全册物理学案

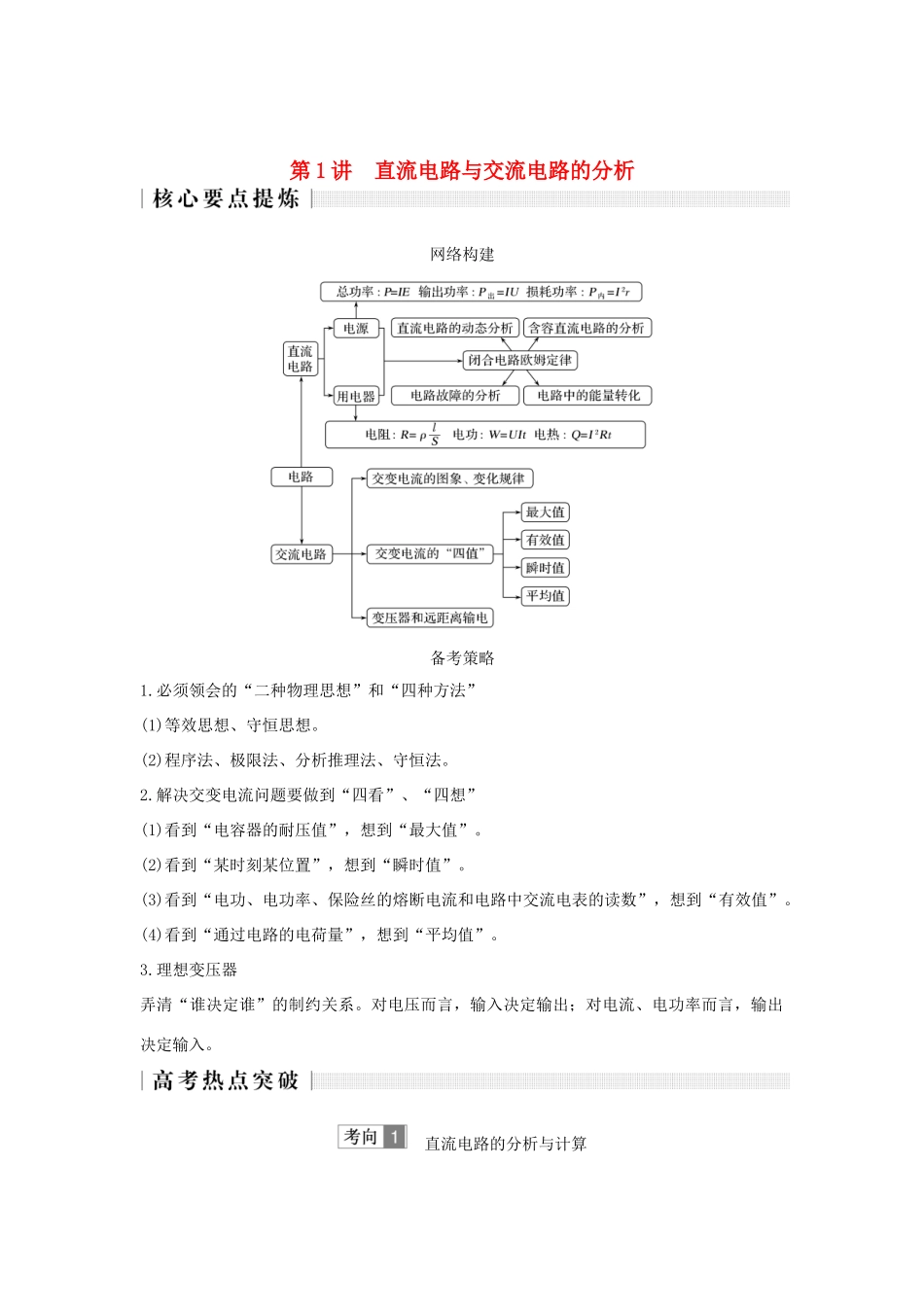

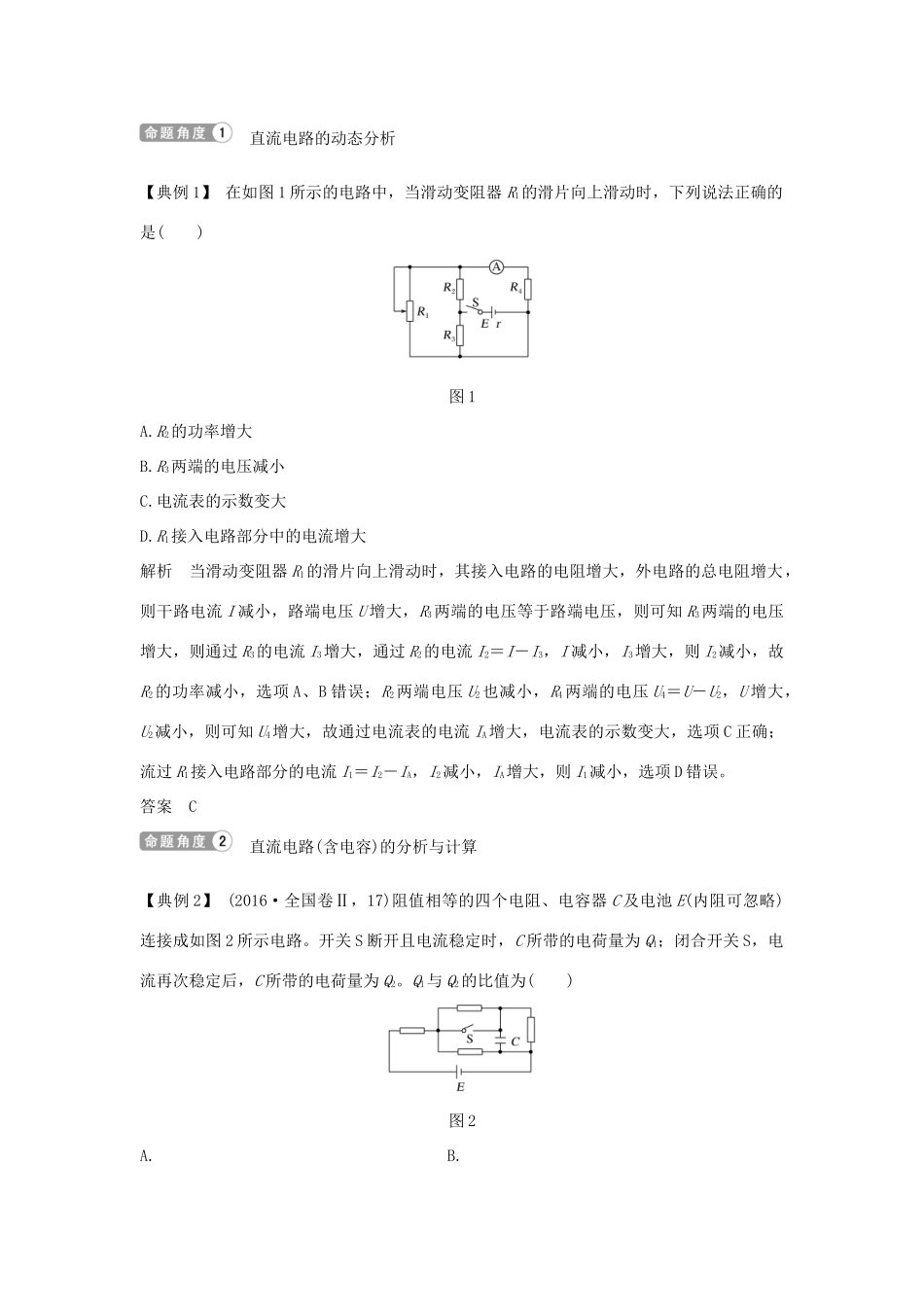

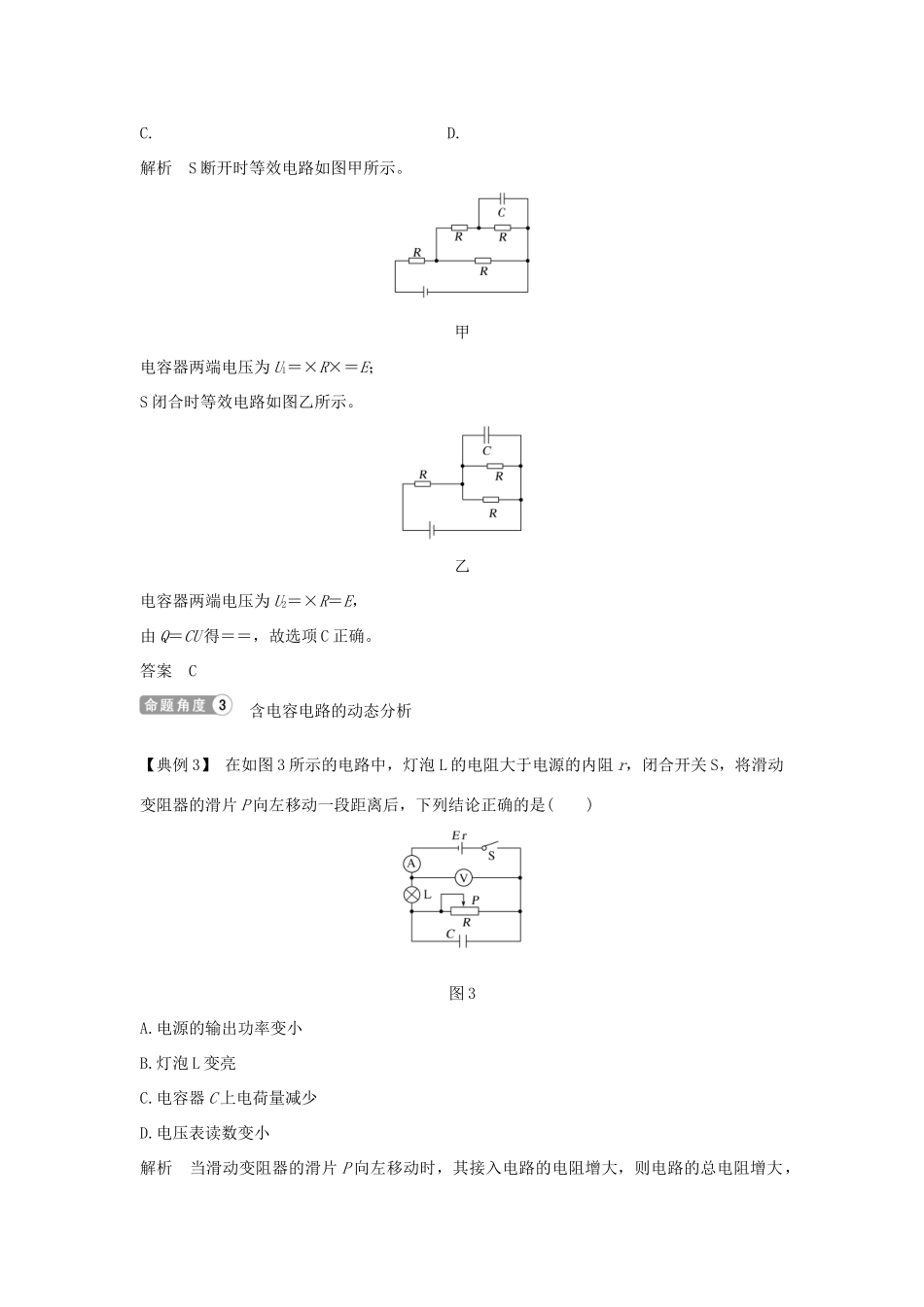

第 1 讲 直流电路与交流电路的分析网络构建备考策略1.必须领会的“二种物理思想”和“四种方法”(1)等效思想、守恒思想。(2)程序法、极限法、分析推理法、守恒法。2.解决交变电流问题要做到“四看”、“四想”(1)看到“电容器的耐压值”，想到“最大值”。(2)看到“某时刻某位置”，想到“瞬时值”。(3)看到“电功、电功率、保险丝的熔断电流和电路中交流电表的读数”，想到“有效值”。(4)看到“通过电路的电荷量”，想到“平均值”。3.理想变压器弄清“谁决定谁”的制约关系。对电压而言，输入决定输出；对电流、电功率而言，输出决定输入。 直流电路的分析与计算 直流电路的动态分析【典例 1】 在如图 1 所示的电路中，当滑动变阻器 R1的滑片向上滑动时，下列说法正确的是( )图 1A.R2的功率增大B.R3两端的电压减小C.电流表的示数变大D.R1接入电路部分中的电流增大解析 当滑动变阻器 R1的滑片向上滑动时，其接入电路的电阻增大，外电路的总电阻增大，则干路电流 I 减小，路端电压 U 增大，R3两端的电压等于路端电压，则可知 R3两端的电压增大，则通过 R3的电流 I3增大，通过 R2的电流 I2＝I－I3，I 减小，I3增大，则 I2减小，故R2的功率减小，选项 A、B 错误；R2两端电压 U2也减小，R4两端的电压 U4＝U－U2，U 增大，U2减小，则可知 U4增大，故通过电流表的电流 IA增大，电流表的示数变大，选项 C 正确；流过 R1接入电路部分的电流 I1＝I2－IA，I2减小，IA增大，则 I1减小，选项 D 错误。答案 C 直流电路(含电容)的分析与计算【典例 2】 (2016·全国卷Ⅱ，17)阻值相等的四个电阻、电容器 C 及电池 E(内阻可忽略)连接成如图 2 所示电路。开关 S 断开且电流稳定时，C 所带的电荷量为 Q1；闭合开关 S，电流再次稳定后，C 所带的电荷量为 Q2。Q1与 Q2的比值为( )图 2A. B. C. D.解析 S 断开时等效电路如图甲所示。甲电容器两端电压为 U1＝×R×＝E；S 闭合时等效电路如图乙所示。乙电容器两端电压为 U2＝×R＝E，由 Q＝CU 得＝＝，故选项 C 正确。答案 C 含电容电路的动态分析【典例 3】 在如图 3 所示的电路中，灯泡 L 的电阻大于电源的内阻 r，闭合开关 S，将滑动变阻器的滑片 P 向左移动一段距离后，下列结论正确的是( )图 3A.电源的输出功率变小B.灯泡 L 变亮C.电容器 C 上电荷量减少D.电压表读数变小解析 当滑动变阻器的滑片 P 向左移动时，其接入...
