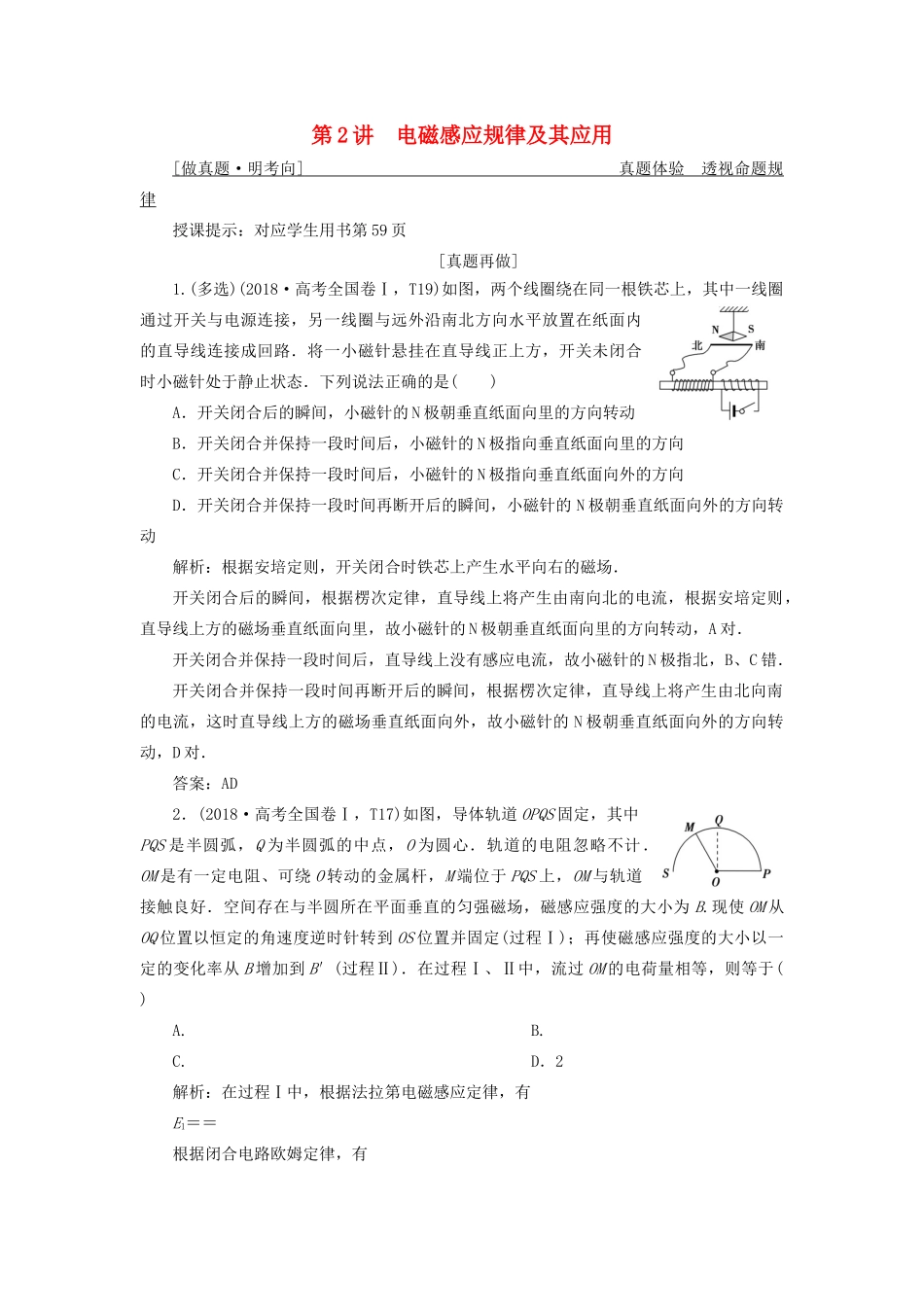

第 2 讲 电磁感应规律及其应用[ 做真题 · 明考向 ] 真题体验 透视命题规 律授课提示：对应学生用书第 59 页[真题再做]1.(多选)(2018·高考全国卷Ⅰ，T19)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远外沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是( )A．开关闭合后的瞬间，小磁针的 N 极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的 N 极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的 N 极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的 N 极朝垂直纸面向外的方向转动解析：根据安培定则，开关闭合时铁芯上产生水平向右的磁场．开关闭合后的瞬间，根据楞次定律，直导线上将产生由南向北的电流，根据安培定则，直导线上方的磁场垂直纸面向里，故小磁针的 N 极朝垂直纸面向里的方向转动，A 对．开关闭合并保持一段时间后，直导线上没有感应电流，故小磁针的 N 极指北，B、C 错．开关闭合并保持一段时间再断开后的瞬间，根据楞次定律，直导线上将产生由北向南的电流，这时直导线上方的磁场垂直纸面向外，故小磁针的 N 极朝垂直纸面向外的方向转动，D 对．答案：AD2．(2018·高考全国卷Ⅰ，T17)如图，导体轨道 OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中点，O 为圆心．轨道的电阻忽略不计．OM 是有一定电阻、可绕 O 转动的金属杆，M 端位于 PQS 上，OM 与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为 B.现使 OM 从OQ 位置以恒定的角速度逆时针转到 OS 位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从 B 增加到 B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过 OM 的电荷量相等，则等于( )A. B.C.D．2解析：在过程Ⅰ中，根据法拉第电磁感应定律，有E1＝＝根据闭合电路欧姆定律，有I1＝且 q1＝I1Δt1在过程Ⅱ中，有E2＝＝I2＝q2＝I2Δt2又 q1＝q2，即＝所以＝.答案：B3．(2018·高考全国卷Ⅱ，T18)如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为 l，磁感应强度大小相等、方向交替向上向下．一边长为 l 的正方形金属线框在导轨上向左匀速运动．线框中感应电流 i 随时间 t变化的正确图线可能是( )解析：设线路中只有一...
