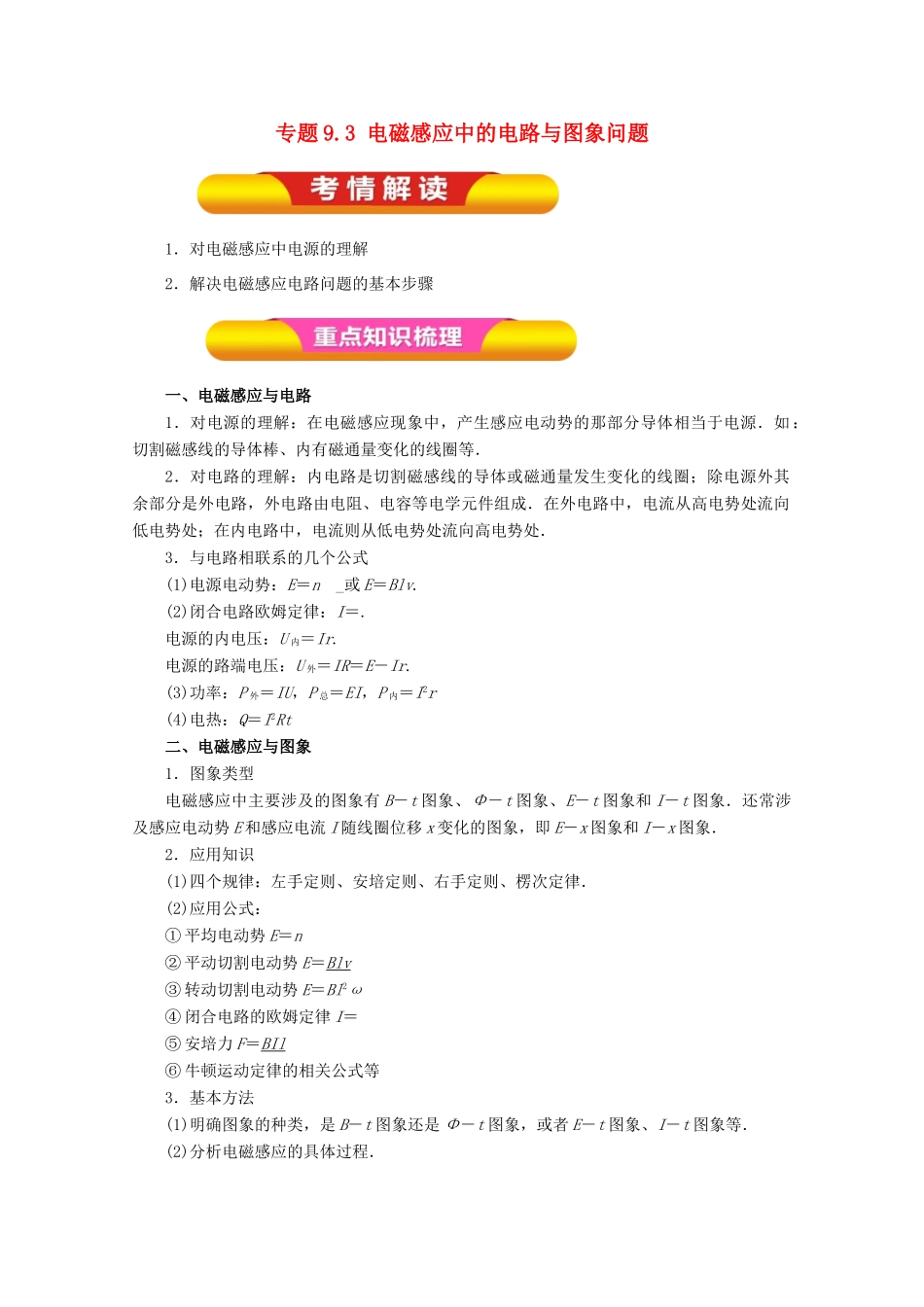

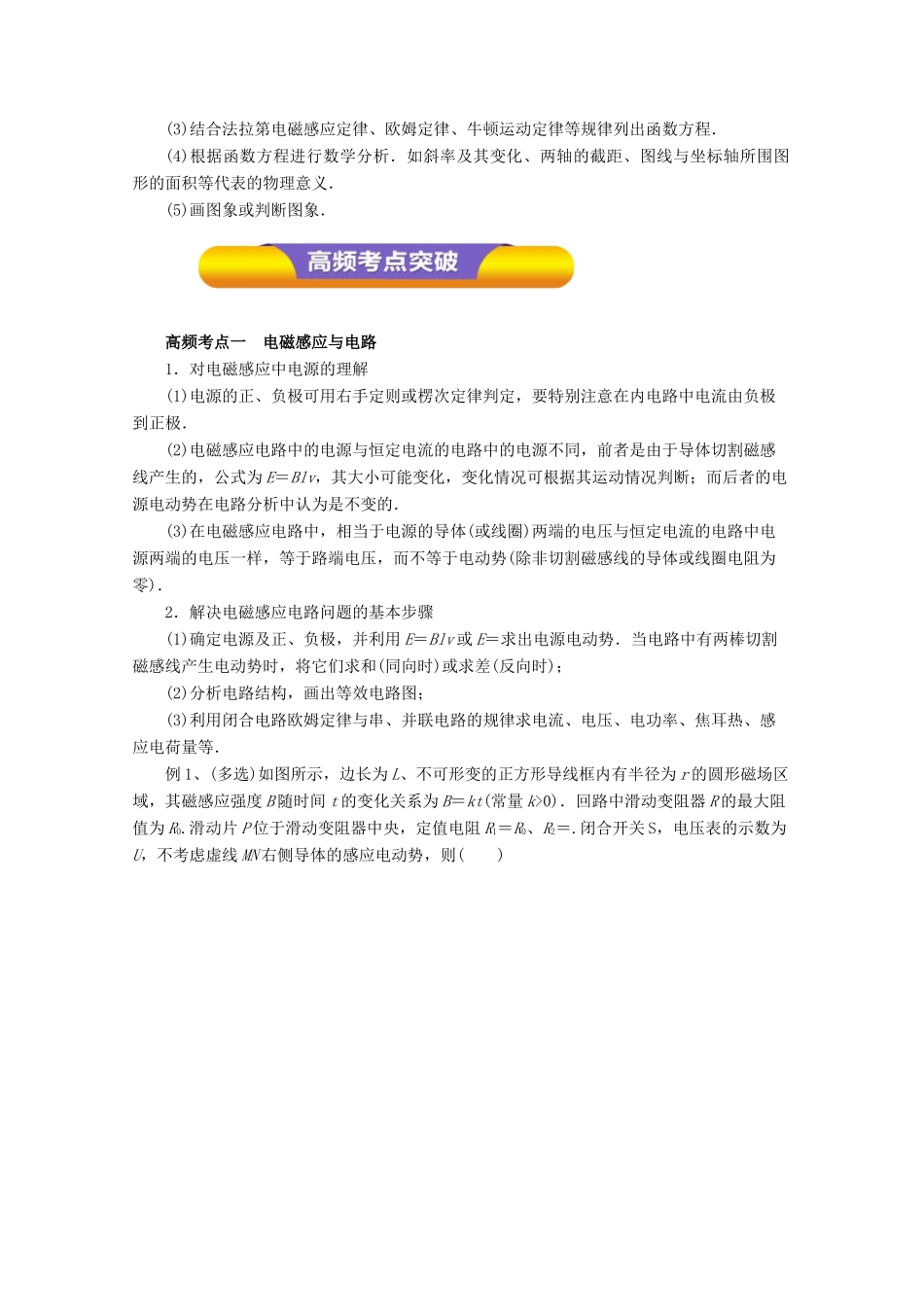

专题 9.3 电磁感应中的电路与图象问题1．对电磁感应中电源的理解 2．解决电磁感应电路问题的基本步骤 一、电磁感应与电路1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体相当于电源．如：切割磁感线的导体棒、内有磁通量变化的线圈等． 2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈；除电源外其余部分是外电路，外电路由电阻、电容等电学元件组成．在外电路中，电流从高电势处流向低电势处；在内电路中，电流则从低电势处流向高电势处．3．与电路相联系的几个公式(1)电源电动势：E＝n _或 E＝Blv.(2)闭合电路欧姆定律：I＝.电源的内电压：U 内＝Ir.电源的路端电压：U 外＝IR＝E－Ir.(3)功率：P 外＝IU，P 总＝EI，P 内＝I2r(4)电热：Q＝I2Rt二、电磁感应与图象1．图象类型电磁感应中主要涉及的图象有 B－t 图象、Φ－t 图象、E－t 图象和 I－t 图象．还常涉及感应电动势 E 和感应电流 I 随线圈位移 x 变化的图象，即 E－x 图象和 I－x 图象．2．应用知识(1)四个规律：左手定则、安培定则、右手定则、楞次定律．(2)应用公式：① 平均电动势 E＝n② 平动切割电动势 E＝Blv③ 转动切割电动势 E＝Bl2ω④ 闭合电路的欧姆定律 I＝⑤ 安培力 F＝BIl⑥ 牛顿运动定律的相关公式等3．基本方法(1)明确图象的种类，是 B－t 图象还是 Φ－t 图象，或者 E－t 图象、I－t 图象等．(2)分析电磁感应的具体过程．(3)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律列出函数方程．(4)根据函数方程进行数学分析．如斜率及其变化、两轴的截距、图线与坐标轴所围图形的面积等代表的物理意义．(5)画图象或判断图象．高频考点一 电磁感应与电路 1．对电磁感应中电源的理解 (1)电源的正、负极可用右手定则或楞次定律判定，要特别注意在内电路中电流由负极到正极．(2)电磁感应电路中的电源与恒定电流的电路中的电源不同，前者是由于导体切割磁感线产生的，公式为 E＝Blv，其大小可能变化，变化情况可根据其运动情况判断；而后者的电源电动势在电路分析中认为是不变的．(3)在电磁感应电路中，相当于电源的导体(或线圈)两端的电压与恒定电流的电路中电源两端的电压一样，等于路端电压，而不等于电动势(除非切割磁感线的导体或线圈电阻为零)．2．解决电磁感应电路问题的基本步骤(1)确定电源及正、负极，并利用 E＝Blv 或 E＝求出电源电动势．当电路中有两棒切割磁感线产生电...
