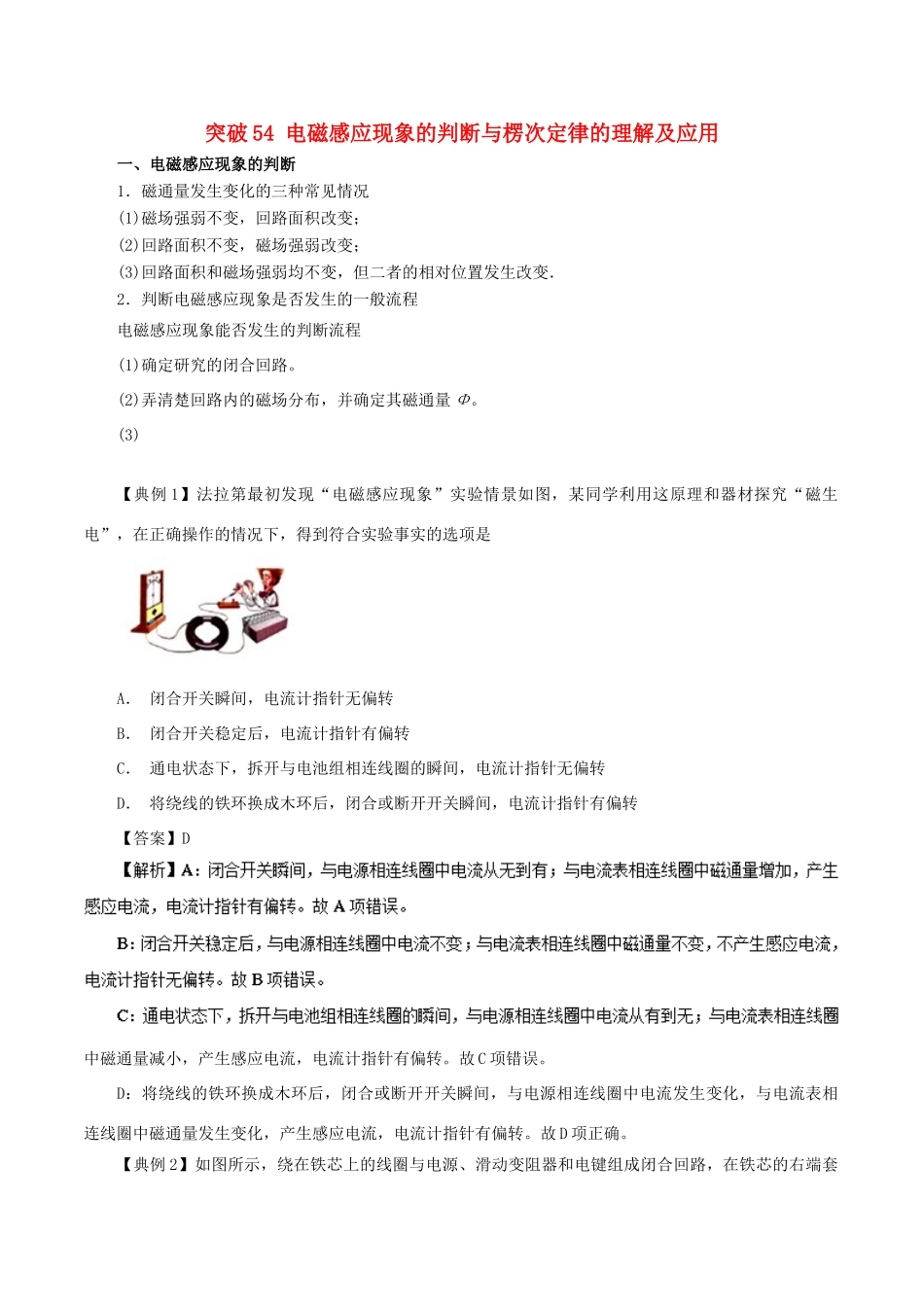

突破 54 电磁感应现象的判断与楞次定律的理解及应用一、电磁感应现象的判断1．磁通量发生变化的三种常见情况(1)磁场强弱不变，回路面积改变；(2)回路面积不变，磁场强弱改变；(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变．2．判断电磁感应现象是否发生的一般流程电磁感应现象能否发生的判断流程(1)确定研究的闭合回路。(2)弄清楚回路内的磁场分布，并确定其磁通量 Φ。(3)【典例 1】法拉第最初发现“电磁感应现象”实验情景如图，某同学利用这原理和器材探究“磁生电”，在正确操作的情况下，得到符合实验事实的选项是A． 闭合开关瞬间，电流计指针无偏转B． 闭合开关稳定后，电流计指针有偏转C． 通电状态下，拆开与电池组相连线圈的瞬间，电流计指针无偏转D． 将绕线的铁环换成木环后，闭合或断开开关瞬间，电流计指针有偏转【答案】D中磁通量减小，产生感应电流，电流计指针有偏转。故 C 项错误。D：将绕线的铁环换成木环后，闭合或断开开关瞬间，与电源相连线圈中电流发生变化，与电流表相连线圈中磁通量发生变化，产生感应电流，电流计指针有偏转。故 D 项正确。【典例 2】如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环 A，下列各种情况中铜环 A 中没有感应电流的是( )．A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片 P 匀速移动C．通电时，使滑动变阻器的滑片 P 加速移动D．将电键突然断开的瞬间【答案】 A【解析】 当线圈中通恒定电流时，产生的磁场为稳恒磁场，通过铜环 A 的磁通量不发生变化，不会产生感应电流．【跟踪短训】1. 将一圆形导线环水平放置，在圆环所在的空间加上一水平向右的匀强磁场，mn、pq 为圆环上两条互相垂直的直径，mn 为水平方向，pq 为竖直方向．则下列选项中能使圆环中产生感应电流的是( ) A．让圆环以过圆心且垂直于圆环平面的轴顺时针转动B．让圆环在水平面内向右平动C．让圆环以 mn 为轴转动D．让圆环以 pq 为轴转动【答案】D 2. 如图所示，通有恒定电流的导线 MN 与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕 cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化量大小分别为 ΔΦ1和 ΔΦ2，则( )．A．ΔΦ1>ΔΦ2，两次运动中线框中均有沿 adcba 方向电流出现B．ΔΦ1＝ΔΦ2，两次运动中线框中均有沿 abcda 方向电流出现C．ΔΦ1<ΔΦ2，两次运动中线框...
