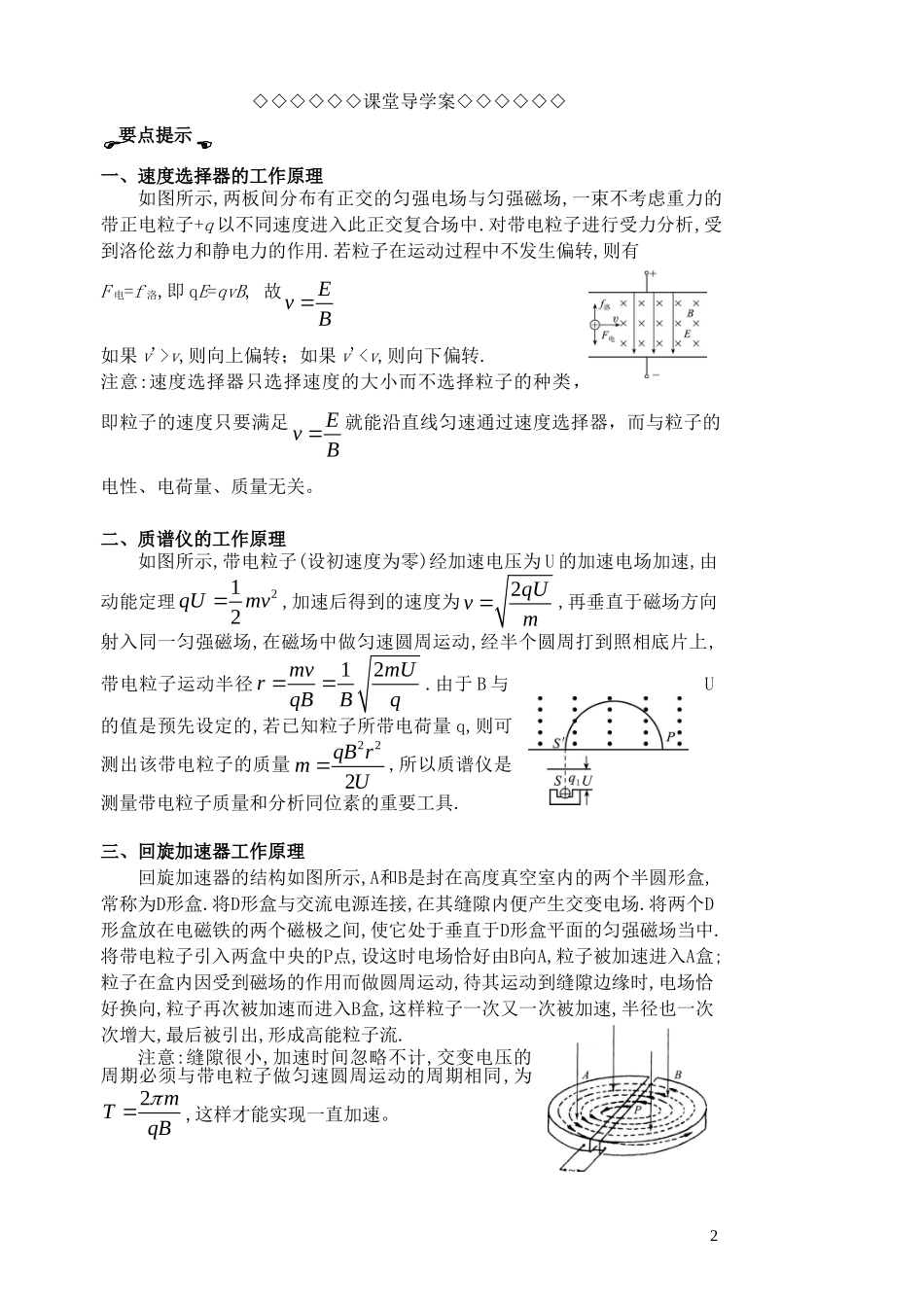

第 5 课时 磁场与现代科技◇◇◇◇◇◇课前预习案◇◇◇◇◇◇【考纲考点】质谱仪和回旋加速器的工作原理（Ⅰ）【知识梳理】1. 速度选择器:能把具有某一 的带电粒子选择出来的装置. 带电粒子能够沿直线匀速通过速度选择器的条件是 v＝____________。.2. 质谱仪:最初是由阿斯顿设计的，现在主要用来测量 和分析 .3. 回旋加速器:现代物理学中,为了研究物质的内部情况,需要用 的带电粒子去轰击各种原子核,这种产生 的装置就是回旋加速器.一般加速有两种方式:(1) ; (2) .【基础检测】（ ）1、如图所示，a、b 是一对平行金属板，分别接到直流电源两极上，右边有一挡板，正中间开有一小孔 d，在较大空间范围内存在着匀强磁场，磁感应强度大小为 B，方向垂直纸面向里，在 a、b 两板间还存在着匀强电场 E.从两板左侧中点 c 处射入一束正离子(不计重力)，这些正离子都沿直线运动到右侧，从 d 孔射出后分成 3 束．则下列判断正确的是A．这三束正离子的速度一定不相同B．这三束正离子的比荷一定不相同C．a、b 两板间的匀强电场方向一定由 a 指向 bD．若这三束离子改为带负电而其他条件不变，则仍能从 d 孔射出（ ）2、如图所示是质谱仪的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为 B 和 E.平板 S 上有可让粒子通过的狭缝 P 和记录粒子位置的胶片 A1A2.平板 S 下方有磁感应强度为 B0 的匀强磁场．下列表述错误的是A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝 P 的带电粒子的速率等于 E/BD．粒子打在胶片上的位置越靠近狭缝 P，粒子的比荷越小（ ）3、回旋加速器是加速带电粒子的装置，其主体部分是两个 D 形金属盒。两金属盒处在垂直于盒底的匀强磁场中，a、b 分别与高频交流电源两极相连接，下列说法正确的是A．离子从磁场中获得能量B．带电粒子的运动周期是变化的C．离子由加速器的中心附近进入加速器D．增大金属盒的半径，粒子射出时的动能不变1◇◇◇◇◇◇课堂导学案◇◇◇◇◇◇要点提示一、速度选择器的工作原理如图所示,两板间分布有正交的匀强电场与匀强磁场,一束不考虑重力的带正电粒子+q 以不同速度进入此正交复合场中.对带电粒子进行受力分析,受到洛伦兹力和静电力的作用.若粒子在运动过程中不发生偏转,则有F 电=f 洛,即 qE=qvB, 故EvB如果 v'>v,则向上偏转...
