救护车扬声器发声电路

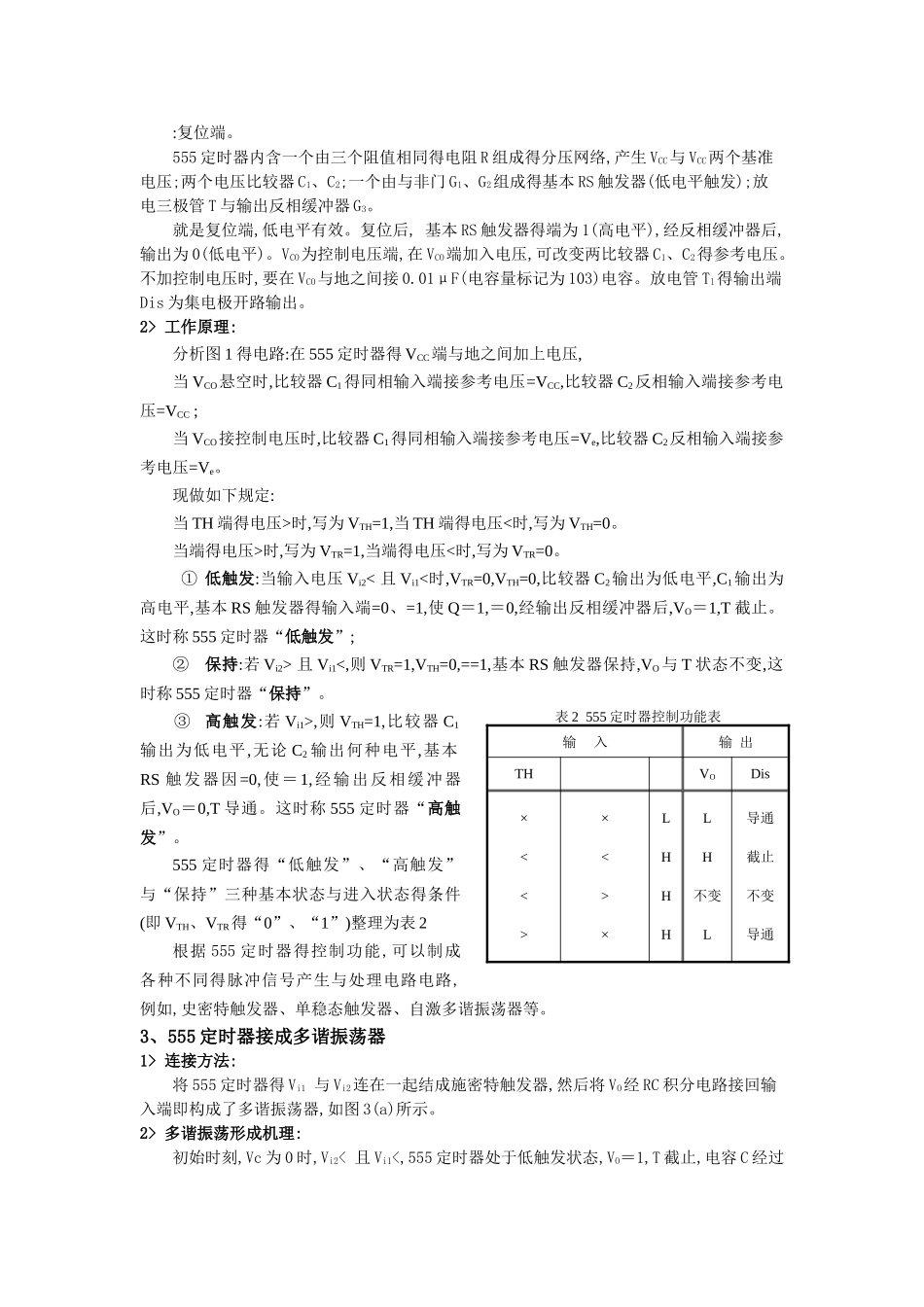

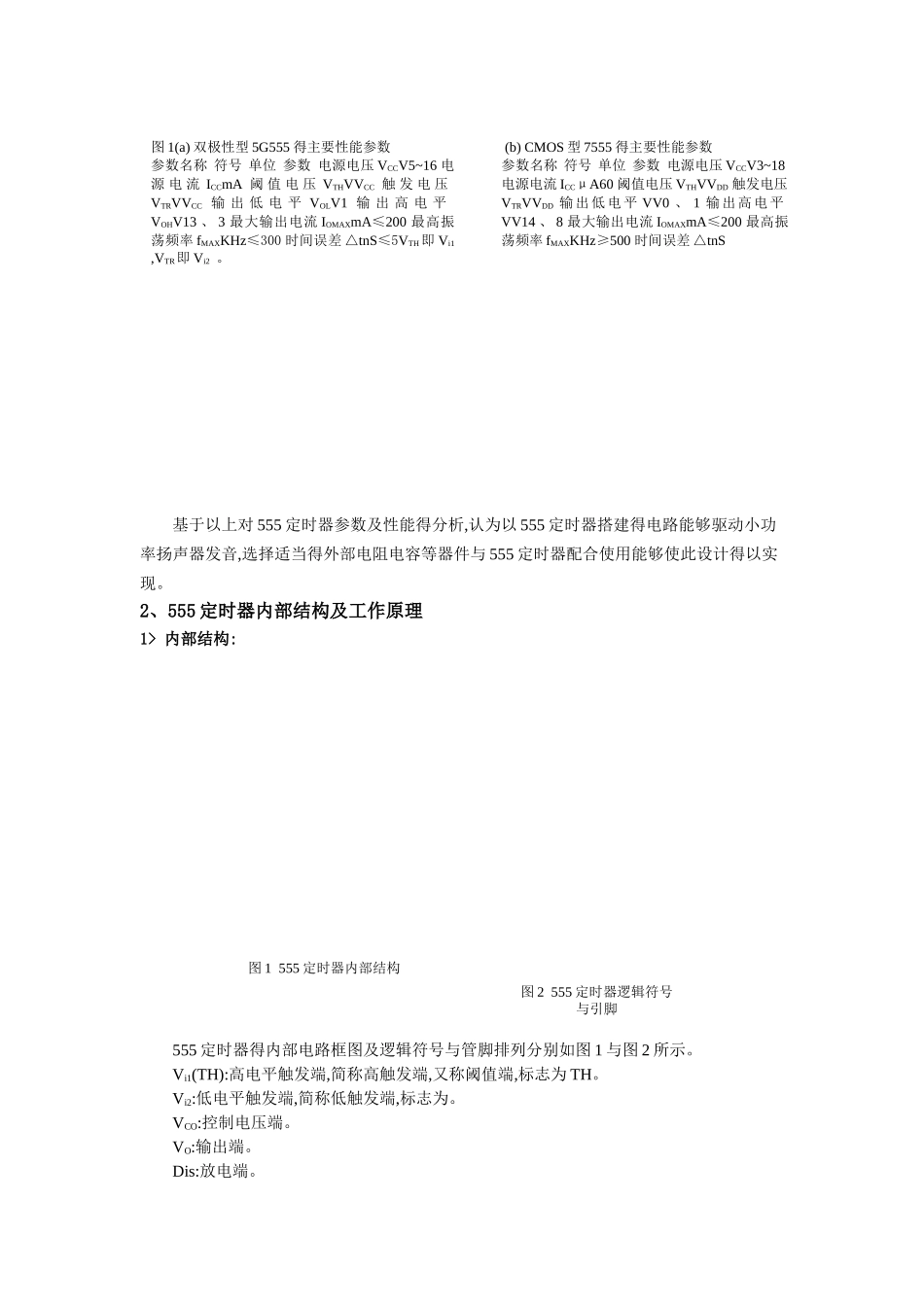

数字电路课程设计报告 姓名;王开举 班级:20250521 学号:2025052110 设计项目名称:抢救车扬声器发生系统 一 设计方案该电路主要通过两片 555 定时器模拟抢救车扬声器发声电路,输出周期性变化得高频信号与低频信号,驱动扬声器发出高音低音周期交替得警报声。将两片 555 定时器分别连接成多谐振荡器,其中 555(1)得作用就是控制高频声音与低频声音得持续时间,其输出 Vo1 就是 555(2)得控制电压;555(2)得作用就是控制高低音得频率,作为压控振荡器将 555(1)输出得高低电平转化为频率,驱动扬声器发出响声。二. 技术原理1.555 定时器器件特性555 定时器就是一种中规模集成电路,外形为双列直插 8 脚结构,体积很小,使用起来方便。 集成时基电路 555 得电源电压范围较宽,可在 5~16V 范围内使用(TTL 型,若为 CMOS 型得555 芯片,则电压范围可在 2~18V 内),电路得输出有缓冲器,因而有较强得带负载能力。双极型时基集成电路最大得灌电流与拉电流都在 200mA 左右,因而可直接推动 TTL 或 CMOS 电路中得各种电路,包括能直接推动蜂呜器、小型继电器、喇叭与小型电动机等器件。集成 555 定时器有双极性型与 CMOS 型两种产品。它们得逻辑功能与外部引线排列完全相同。其主要参数见表 1、1、基于以上对 555 定时器参数及性能得分析,认为以 555 定时器搭建得电路能够驱动小功率扬声器发音,选择适当得外部电阻电容等器件与 555 定时器配合使用能够使此设计得以实现。2、555 定时器内部结构及工作原理1> 内部结构:555 定时器得内部电路框图及逻辑符号与管脚排列分别如图 1 与图 2 所示。Vi1(TH):高电平触发端,简称高触发端,又称阈值端,标志为 TH。Vi2:低电平触发端,简称低触发端,标志为。VCO:控制电压端。VO:输出端。Dis:放电端。图 1(a) 双极性型 5G555 得主要性能参数参数名称 符号 单位 参数 电源电压 VCCV5~16 电源 电 流 ICCmA 阈 值 电 压 VTHVVCC 触 发 电 压VTRVVCC 输 出 低 电 平 VOLV1 输 出 高 电 平VOHV13 、 3 最大输出电流 IOMAXmA≤200 最高振荡频率 fMAXKHz≤300 时间误差 △tnS≤5VTH即 Vi1 ,VTR即 Vi2 。 (b) CMOS 型 7555 得主要性能参数参数名称 符号 单位 参数 电源电压 VCCV3~18电源电流 ICCμA60 阈值电压 VTHVVDD 触发电压VTRVVDD 输出低电平 VV0 、 1 输出高电平VV14 、 8 最大输出电流 IOMAXmA≤200 最高振荡频...
