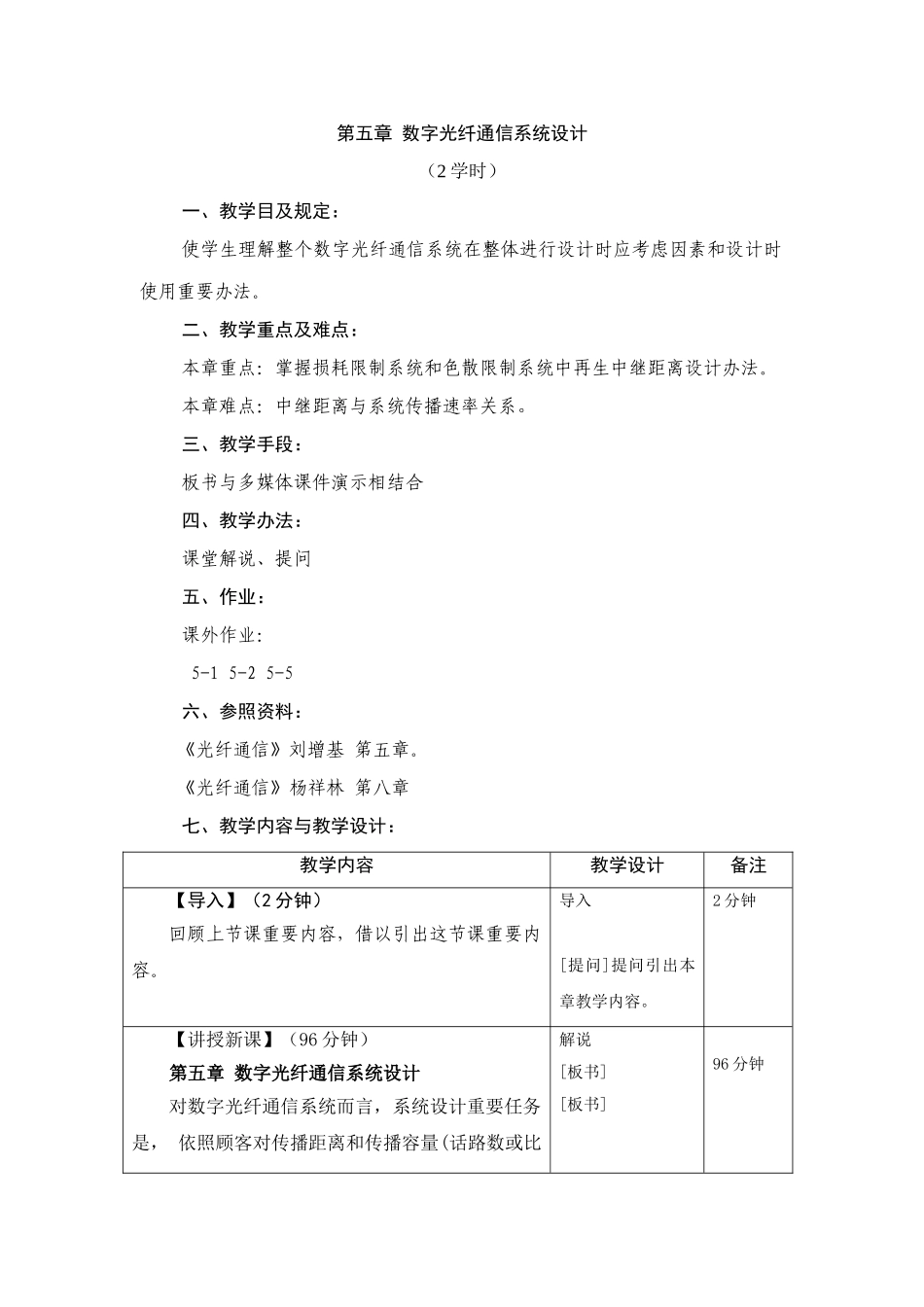

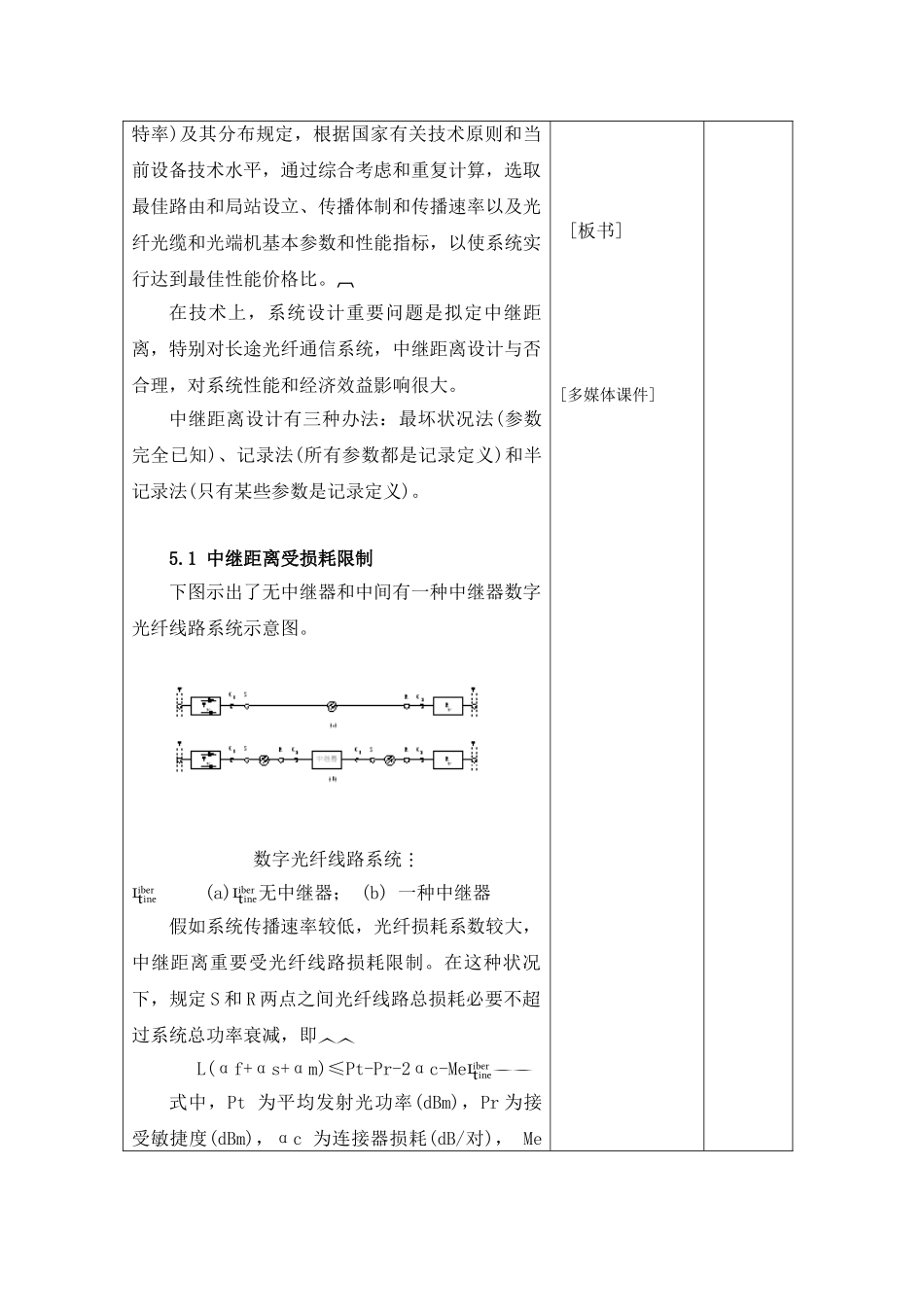

第五章 数字光纤通信系统设计 （2 学时）一、教学目及规定：使学生理解整个数字光纤通信系统在整体进行设计时应考虑因素和设计时使用重要办法。二、教学重点及难点：本章重点：掌握损耗限制系统和色散限制系统中再生中继距离设计办法。本章难点：中继距离与系统传播速率关系。三、教学手段：板书与多媒体课件演示相结合四、教学办法：课堂解说、提问五、作业：课外作业： 5-1 5-2 5-5六、参照资料：《光纤通信》刘增基 第五章。《光纤通信》杨祥林 第八章 七、教学内容与教学设计：教学内容教学设计备注【导入】（2 分钟）回顾上节课重要内容，借以引出这节课重要内容。导入[提问]提问引出本章教学内容。2 分钟【讲授新课】（96 分钟）第五章 数字光纤通信系统设计对数字光纤通信系统而言，系统设计重要任务是， 依照顾客对传播距离和传播容量(话路数或比解说[板书][板书]96 分钟特率)及其分布规定，根据国家有关技术原则和当前设备技术水平，通过综合考虑和重复计算，选取最佳路由和局站设立、传播体制和传播速率以及光纤光缆和光端机基本参数和性能指标，以使系统实行达到最佳性能价格比。在技术上，系统设计重要问题是拟定中继距离，特别对长途光纤通信系统，中继距离设计与否合理，对系统性能和经济效益影响很大。中继距离设计有三种办法：最坏状况法(参数完全已知)、记录法(所有参数都是记录定义)和半记录法(只有某些参数是记录定义)。5.1 中继距离受损耗限制下图示出了无中继器和中间有一种中继器数字光纤线路系统示意图。数字光纤线路系统 (a)无中继器； (b) 一种中继器 假如系统传播速率较低，光纤损耗系数较大，中继距离重要受光纤线路损耗限制。在这种状况下，规定 S 和 R 两点之间光纤线路总损耗必要不超过系统总功率衰减，即 L(αf+αs+αm)≤Pt-Pr-2αc-Me 式中，Pt 为平均发射光功率(dBm)，Pr 为接受敏捷度(dBm)，αc 为连接器损耗(dB/对)， Me [板书][多媒体课件]为系统余量(dB)，αf 为光纤损耗系数(dB/km)，αs 为每 km 光纤平均接头损耗(dB/km)，αm 为每km 光纤线路损耗余量(dB/km)，L 为中继距离(km)。依照 ITU T(原 CCITT)G.955 建议，用 LD 作光源常规单模光纤(G.652)系统，在 S 和 R 之间数字光纤线路容限如下表：5. 2 中继距离受色散(带宽)限制 假如系统传播速率较高，光纤线路色散较大， 中继距离重要受色散(带宽)限制。为使光接受机敏捷...
