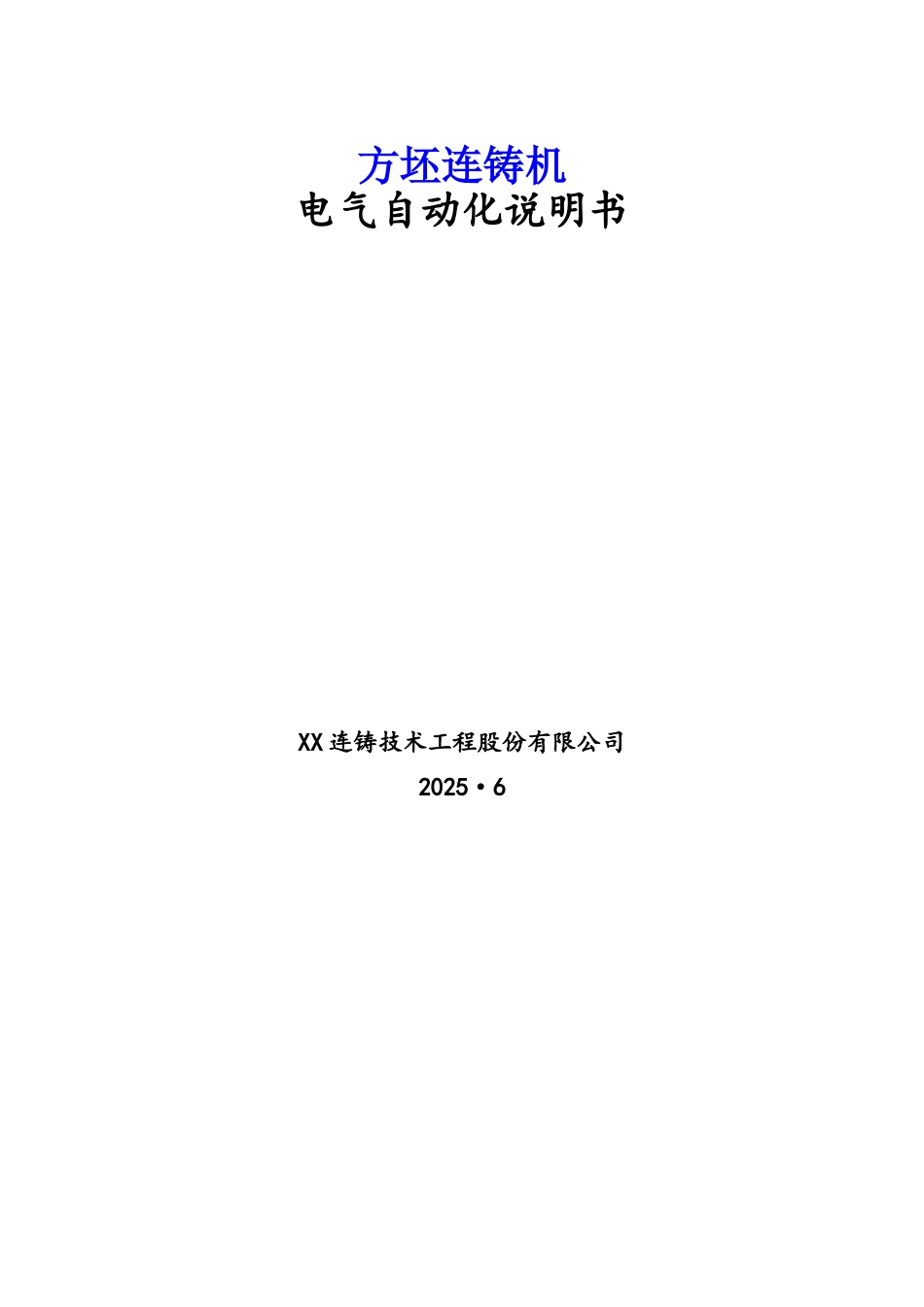

方坯连铸机电气自动化说明书

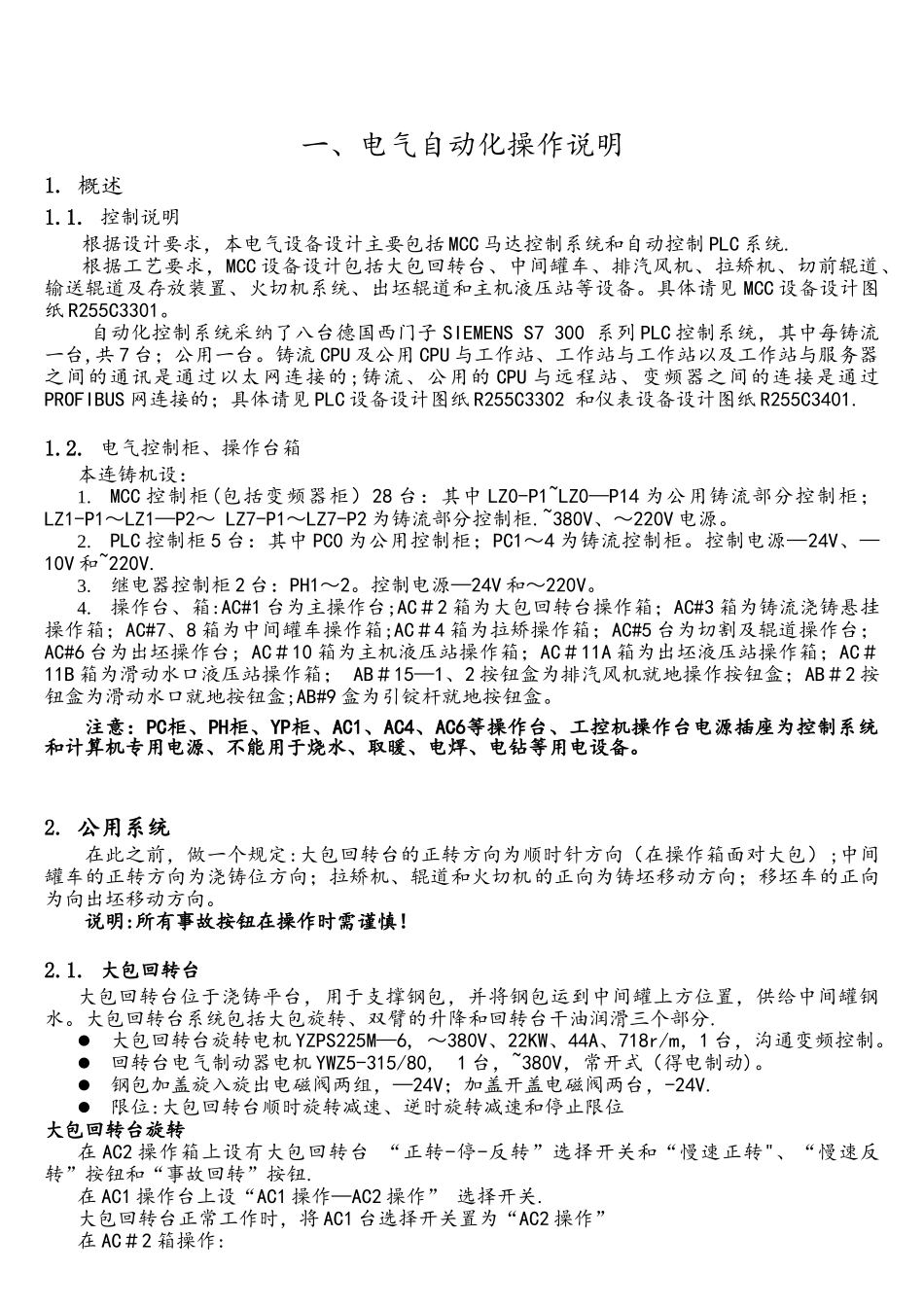

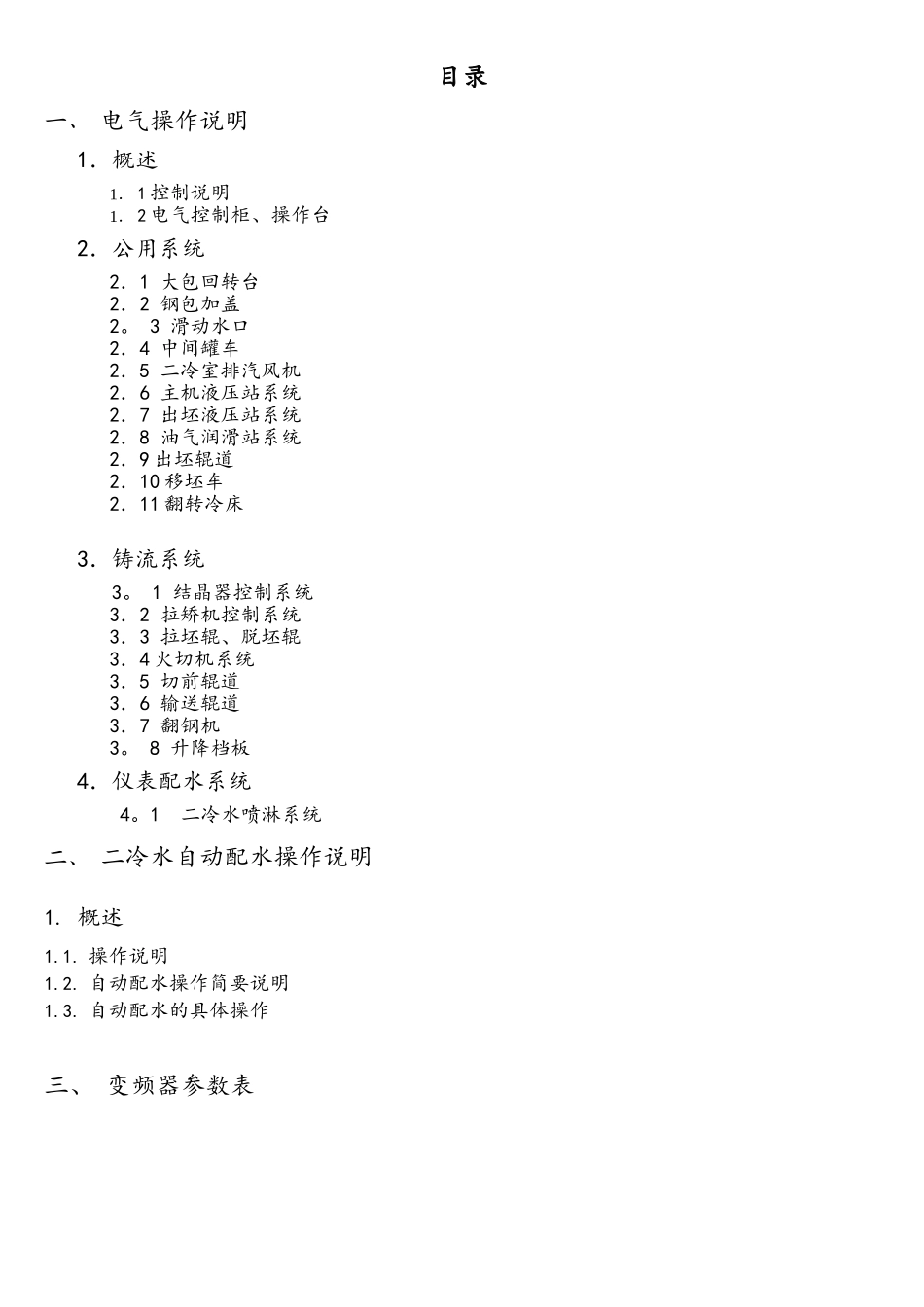

方坯连铸机电气自动化说明书XX 连铸技术工程股份有限公司2025·6目录一、 电气操作说明1．概述1． 1 控制说明1． 2 电气控制柜、操作台2．公用系统2．1 大包回转台2．2 钢包加盖2。 3 滑动水口2．4 中间罐车2．5 二冷室排汽风机2．6 主机液压站系统2．7 出坯液压站系统2．8 油气润滑站系统2．9 出坯辊道2．10 移坯车2．11 翻转冷床3．铸流系统 3。 1 结晶器控制系统3．2 拉矫机控制系统3．3 拉坯辊、脱坯辊3．4 火切机系统3．5 切前辊道3．6 输送辊道3．7 翻钢机3。 8 升降档板4．仪表配水系统4。1 二冷水喷淋系统二、 二冷水自动配水操作说明1. 概述1.1. 操作说明1.2. 自动配水操作简要说明1.3. 自动配水的具体操作三、 变频器参数表 一、电气自动化操作说明1. 概述1.1. 控制说明根据设计要求，本电气设备设计主要包括 MCC 马达控制系统和自动控制 PLC 系统.根据工艺要求，MCC 设备设计包括大包回转台、中间罐车、排汽风机、拉矫机、切前辊道、输送辊道及存放装置、火切机系统、出坯辊道和主机液压站等设备。具体请见 MCC 设备设计图纸 R255C3301。自动化控制系统采纳了八台德国西门子 SIEMENS S7 300 系列 PLC 控制系统，其中每铸流一台,共 7 台；公用一台。铸流 CPU 及公用 CPU 与工作站、工作站与工作站以及工作站与服务器之间的通讯是通过以太网连接的;铸流、公用的 CPU 与远程站、变频器之间的连接是通过PROFIBUS 网连接的；具体请见 PLC 设备设计图纸 R255C3302 和仪表设备设计图纸 R255C3401.1.2. 电气控制柜、操作台箱本连铸机设：1.MCC 控制柜(包括变频器柜）28 台：其中 LZ0-P1~LZ0—P14 为公用铸流部分控制柜；LZ1-P1～LZ1—P2～ LZ7-P1～LZ7-P2 为铸流部分控制柜.~380V、～220V 电源。2.PLC 控制柜 5 台：其中 PC0 为公用控制柜；PC1～4 为铸流控制柜。控制电源—24V、—10V 和~220V.3.继电器控制柜 2 台：PH1～2。控制电源—24V 和～220V。4.操作台、箱:AC#1 台为主操作台;AC＃2 箱为大包回转台操作箱；AC#3 箱为铸流浇铸悬挂操作箱；AC#7、8 箱为中间罐车操作箱;AC＃4 箱为拉矫操作箱；AC#5 台为切割及辊道操作台；AC#6 台为出坯操作台; AC＃10 箱为主机液压站操作箱；AC＃11A 箱为出坯液压站操作箱；AC＃11B 箱为滑动水口液压站操作箱； AB＃15—1、2 按钮盒为排汽风机就地操作按钮盒；AB＃2 按钮盒为滑动水口就地按钮盒;AB#...
