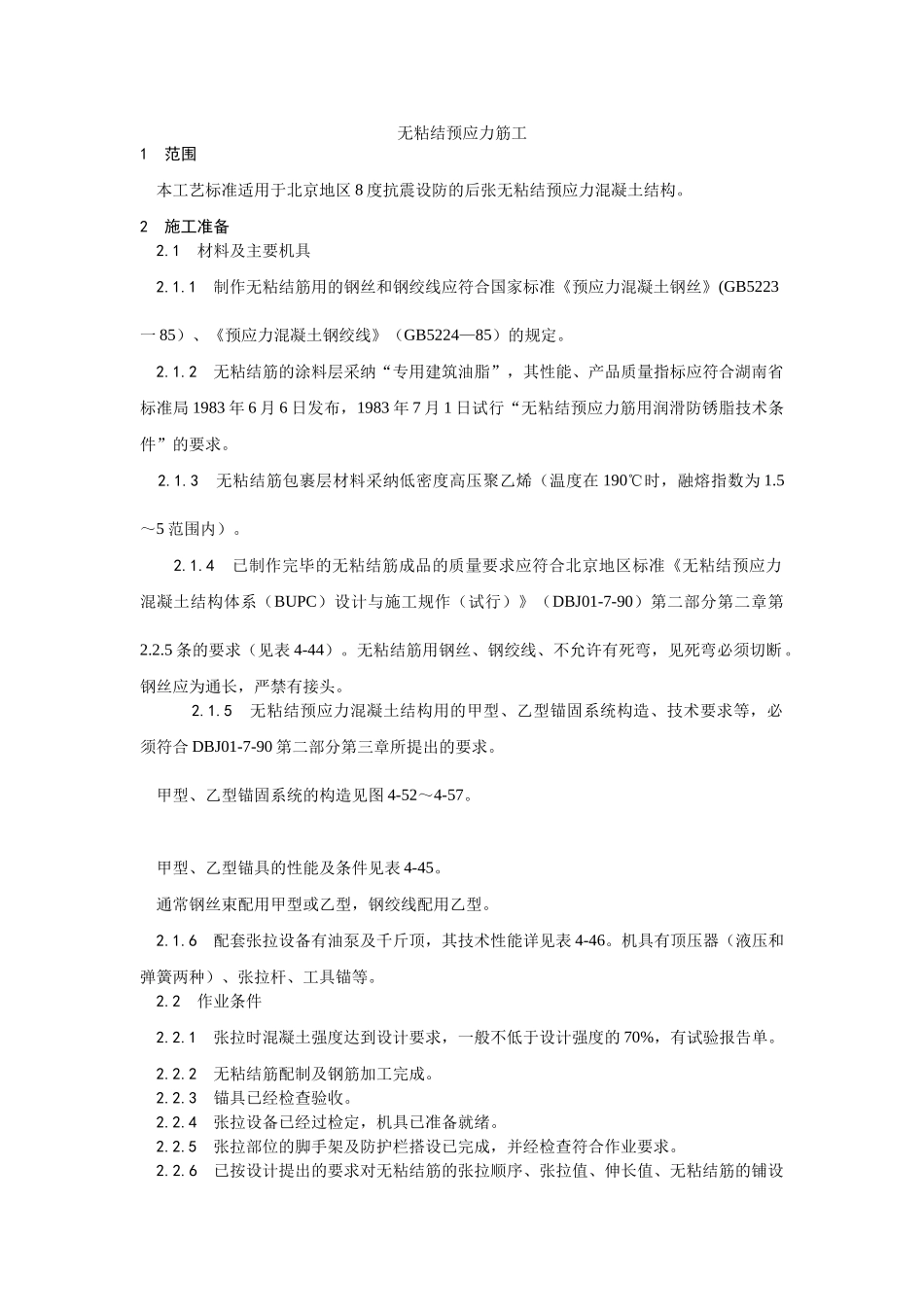

无粘结预应力筋工1 范围 本工艺标准适用于北京地区 8 度抗震设防的后张无粘结预应力混凝土结构。2 施工准备 2.1 材料及主要机具 2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝》(GB5223一 85）、《预应力混凝土钢绞线》（GB5224—85）的规定。 2.1.2 无粘结筋的涂料层采纳“专用建筑油脂”，其性能、产品质量指标应符合湖南省标准局 1983 年 6 月 6 日发布，1983 年 7 月 1 日试行“无粘结预应力筋用润滑防锈脂技术条件”的要求。 2.1.3 无粘结筋包裹层材料采纳低密度高压聚乙烯（温度在 190℃时，融熔指数为 1.5～5 范围内）。2.1.4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结预应力混凝土结构体系（BUPC）设计与施工规作（试行）》（DBJ01-7-90）第二部分第二章第2.2.5 条的要求（见表 4-44）。无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。钢丝应为通长，严禁有接头。 2.1.5 无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合 DBJ01-7-90 第二部分第三章所提出的要求。 甲型、乙型锚固系统的构造见图 4-52～4-57。 甲型、乙型锚具的性能及条件见表 4-45。 通常钢丝束配用甲型或乙型，钢绞线配用乙型。 2.1.6 配套张拉设备有油泵及千斤顶，其技术性能详见表 4-46。机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。 2.2 作业条件 2.2.1 张拉时混凝土强度达到设计要求，一般不低于设计强度的 70%，有试验报告单。 2.2.2 无粘结筋配制及钢筋加工完成。 2.2.3 锚具已经检查验收。 2.2.4 张拉设备已经过检定，机具已准备就绪。 2.2.5 张拉部位的脚手架及防护栏搭设已完成，并经检查符合作业要求。 2.2.6 已按设计提出的要求对无粘结筋的张拉顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量标准等进行了技术交底。3 操作工艺 3.1 工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处理 3.2 检查修补无粘结筋：无粘结筋进场后，应及时核查筋的规格、尺寸和数量，逐根检查筋的外包裹层质量及端部配件，对配有甲锚钢丝束，应仔细检查锚杯内外螺纹、镦头外形尺寸、漏镦现象等，并将定位连杆拧入锚杯内，拧入深度见表 4-47。经检查无误...
