暖通给排水卫生器具及电气安装工程监理细则

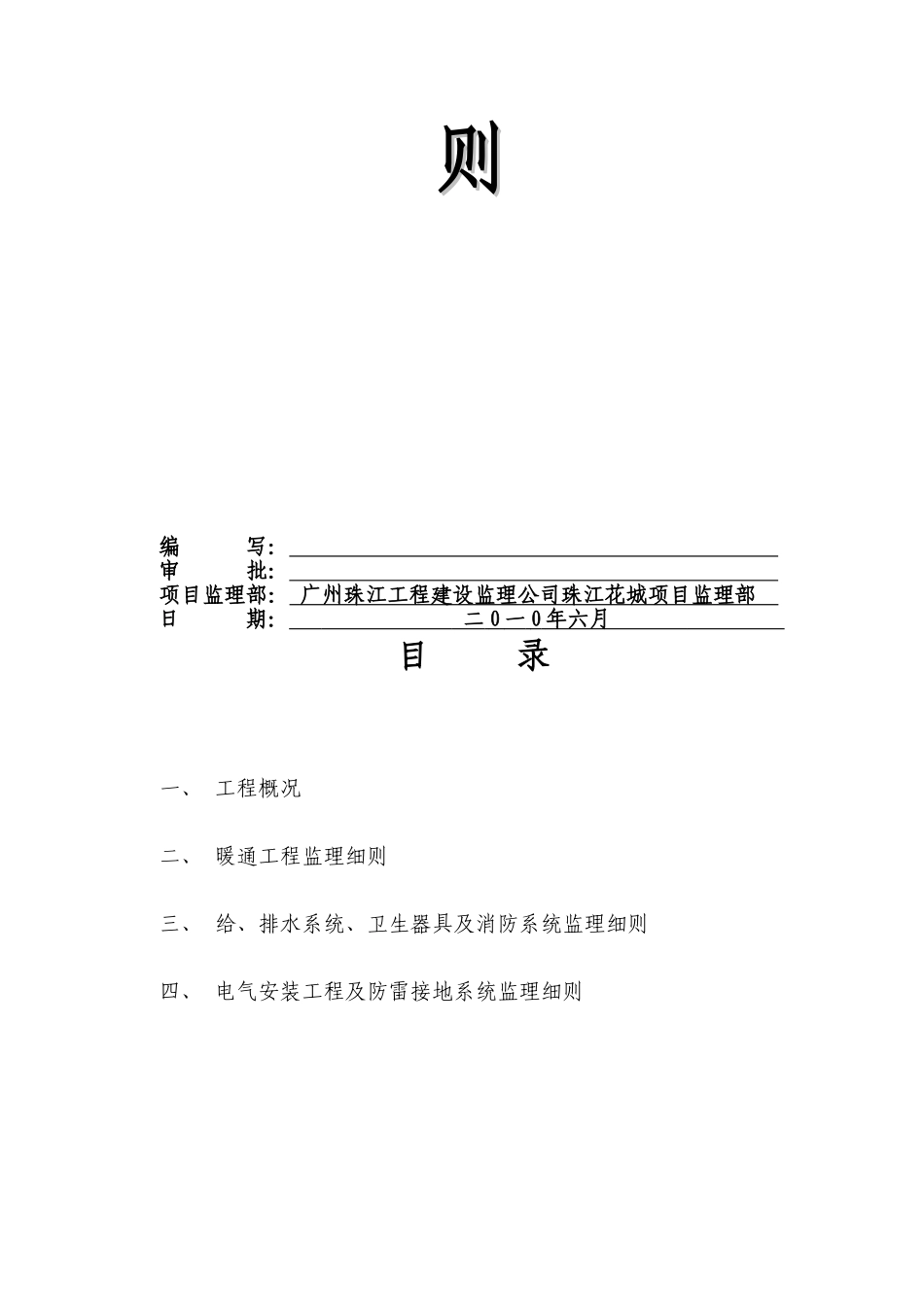

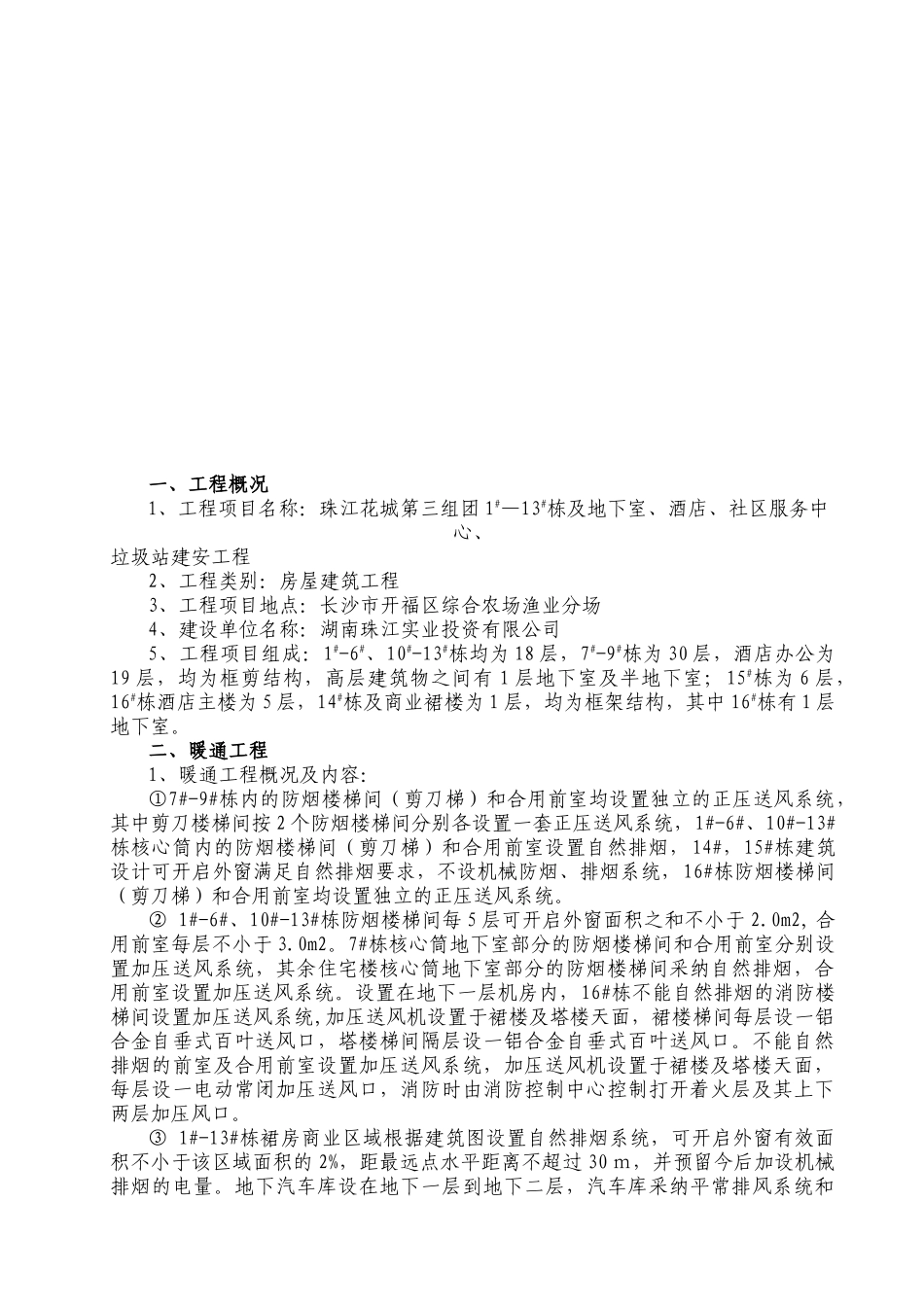

珠江花城第三组团 1#—13#栋及地下室、酒店、社区服务中心、垃圾站建安工程暖通、给水、排水、卫生器具及电气安装工程暖通、给水、排水、卫生器具及电气安装工程监监理理细细则则编 写： 审 批： 项目监理部： 广州珠江工程建设监理公司珠江花城项目监理部 日 期： 二 0 一 0 年六月 目 录一、 工程概况二、 暖通工程监理细则三、 给、排水系统、卫生器具及消防系统监理细则四、 电气安装工程及防雷接地系统监理细则一、工程概况 1、工程项目名称：珠江花城第三组团 1#—13#栋及地下室、酒店、社区服务中心、垃圾站建安工程2、工程类别：房屋建筑工程3、工程项目地点：长沙市开福区综合农场渔业分场4、建设单位名称：湖南珠江实业投资有限公司5、工程项目组成：1#-6#、10#-13#栋均为 18 层，7#-9#栋为 30 层，酒店办公为19 层，均为框剪结构，高层建筑物之间有 1 层地下室及半地下室；15#栋为 6 层，16#栋酒店主楼为 5 层，14#栋及商业裙楼为 1 层，均为框架结构，其中 16#栋有 1 层地下室。二、暖通工程1、暖通工程概况及内容：①7#-9#栋内的防烟楼梯间（剪刀梯）和合用前室均设置独立的正压送风系统，其中剪刀楼梯间按 2 个防烟楼梯间分别各设置一套正压送风系统，1#-6#、10#-13#栋核心筒内的防烟楼梯间（剪刀梯）和合用前室设置自然排烟，14#，15#栋建筑设计可开启外窗满足自然排烟要求，不设机械防烟、排烟系统，16#栋防烟楼梯间（剪刀梯）和合用前室均设置独立的正压送风系统。② 1#-6#、10#-13#栋防烟楼梯间每 5 层可开启外窗面积之和不小于 2.0m2, 合用前室每层不小于 3.0m2。7#栋核心筒地下室部分的防烟楼梯间和合用前室分别设置加压送风系统，其余住宅楼核心筒地下室部分的防烟楼梯间采纳自然排烟，合用前室设置加压送风系统。设置在地下一层机房内，16#栋不能自然排烟的消防楼梯间设置加压送风系统,加压送风机设置于裙楼及塔楼天面，裙楼梯间每层设一铝合金自垂式百叶送风口，塔楼梯间隔层设一铝合金自垂式百叶送风口。不能自然排烟的前室及合用前室设置加压送风系统，加压送风机设置于裙楼及塔楼天面，每层设一电动常闭加压送风口，消防时由消防控制中心控制打开着火层及其上下两层加压风口。③ 1#-13#栋裙房商业区域根据建筑图设置自然排烟系统，可开启外窗有效面积不小于该区域面积的 2%，距最远点水平距离不超过 30 ｍ，并预留今后加设机械排烟的电量。地下汽车库设在地下一层到地...
