机场路快速干道工程箱梁施工监理细则

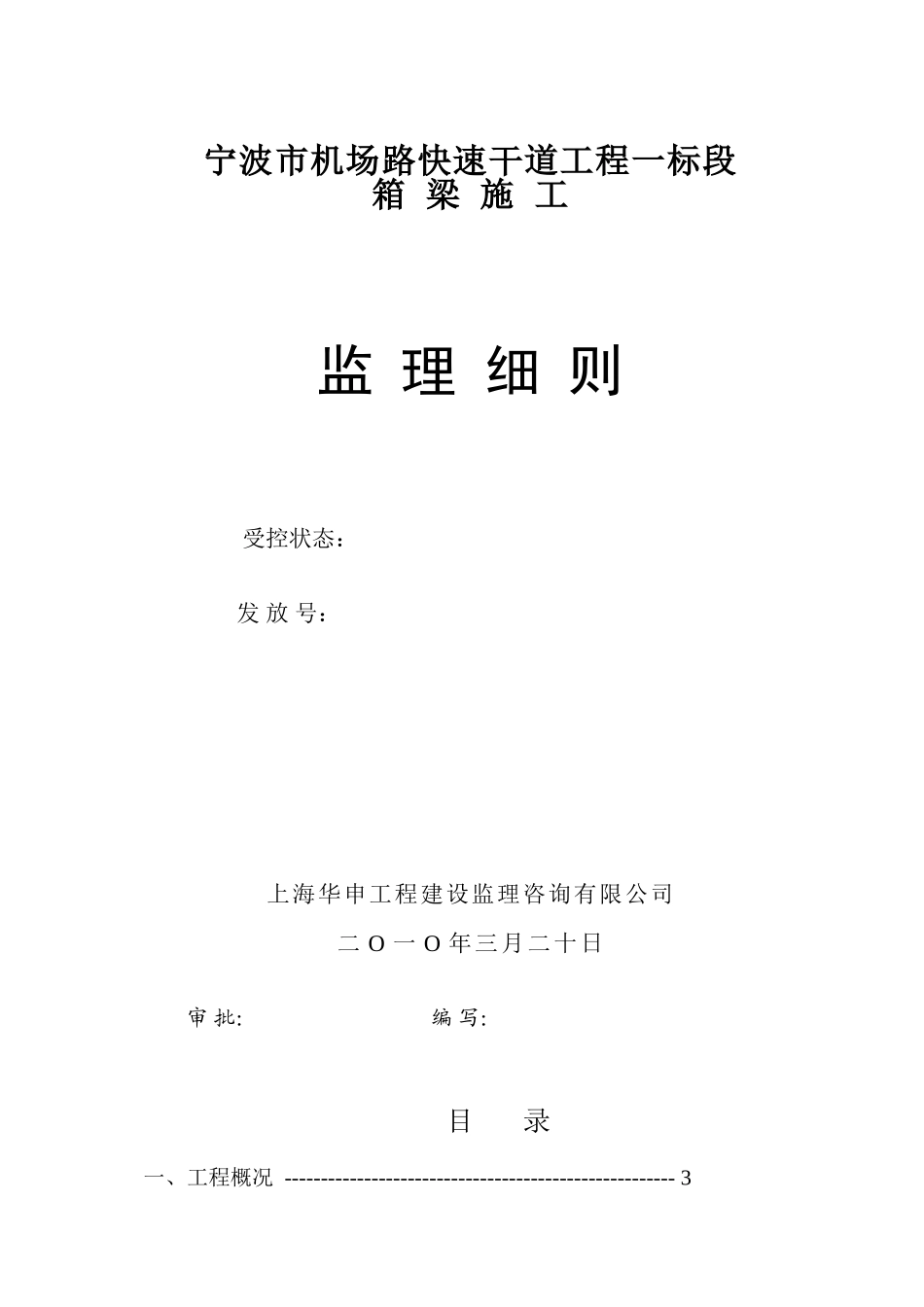

宁波市机场路快速干道工程一标段箱 梁 施 工监 理 细 则 受控状态： 发 放 号：上海华申工程建设监理咨询有限公司二 O 一 O 年三月二十日 审 批： 编 写：目 录一、工程概况 ------------------------------------------------------ 3二、编制依据 ------------------------------------------------------ 3三、箱梁施工及监理工作流程图---------- -----------------------4四、施工准备阶段的监理 ------------------------------------------5五、施工阶段监理控制要点----------------------------------- ----5六、检查项目及检查验收方法-----------------------------------13一、工程概况机场路快速干道工程一标北起中山西路北侧，南至鄞州大道南侧，接机场路～34 省道立交，全长7919.582m，采纳“主线高架＋地面辅道”总体设计方案。主线高架为双向6 车道快速路，地面辅道为双向6 车道主干道，道路规划控制红线宽度为68m，地面标准段实施宽度为50m，高架桥上下匝道段实施宽度为65.5m。本监理标段为施工第I、II标段。本工程主线桥梁上部结构均采纳后张法预应力混凝土连续梁结构。I 标段主线高架桥共计有 10 联 32 孔，桥墩编号 Pz0-Pz32，梁宽 25-41.2m 不等，箱梁跨径 27~40m，由 3—4 跨一联组成。其中跨越中山西路采纳钢箱梁。II 标段主线高架桥共计有 15 联 47 孔，桥墩编号Pz32-Pz79，梁宽 25-42.5m 不等，箱梁跨径 29~40m，高架道路主线桥桥梁高度离地面在 8~15.5m 之间。箱梁断面为大挑臂弧形斜腹板箱梁断面形式。2.0m 梁高箱梁两侧挑臂长度为 4.85m，2.2m 梁高箱梁为 5.064m，挑臂弧线半径6.572m，与挑臂端部直线端相切（水平长度 1.1m），端部厚度为0.2m，顶板设横坡，顶底板平行布置，顶板厚 0.22m，底板厚 0.2-0.4m；外腹板厚 0.25m，中腹板厚 0.3-0.6m；厚度渐变长度 6m；端横梁宽 1.2m，中横梁宽 2.5m，横梁均设预应力钢束。横断面布置成单箱四室至单箱八室。二、监理依据1、本工程建设监理合同和业主与承包人签订的工程建设承包合同。2、《城市桥梁工程施工与质量验收法律规范》CJJ2-2025、《市政桥梁工程施工技术法律规范》、《公路桥涵施工技术法律规范》JTJ041-2001。3、本工程设计及有关工程变更洽商记录。4、国家和地方有关工程建设监理的文件及规定。三、箱梁施工及监理工作流程图监理工作内容监理审核监理检查监理检查监理跟踪检查监理检查监理验收...
