机械设计基础全套教案完整版讲义

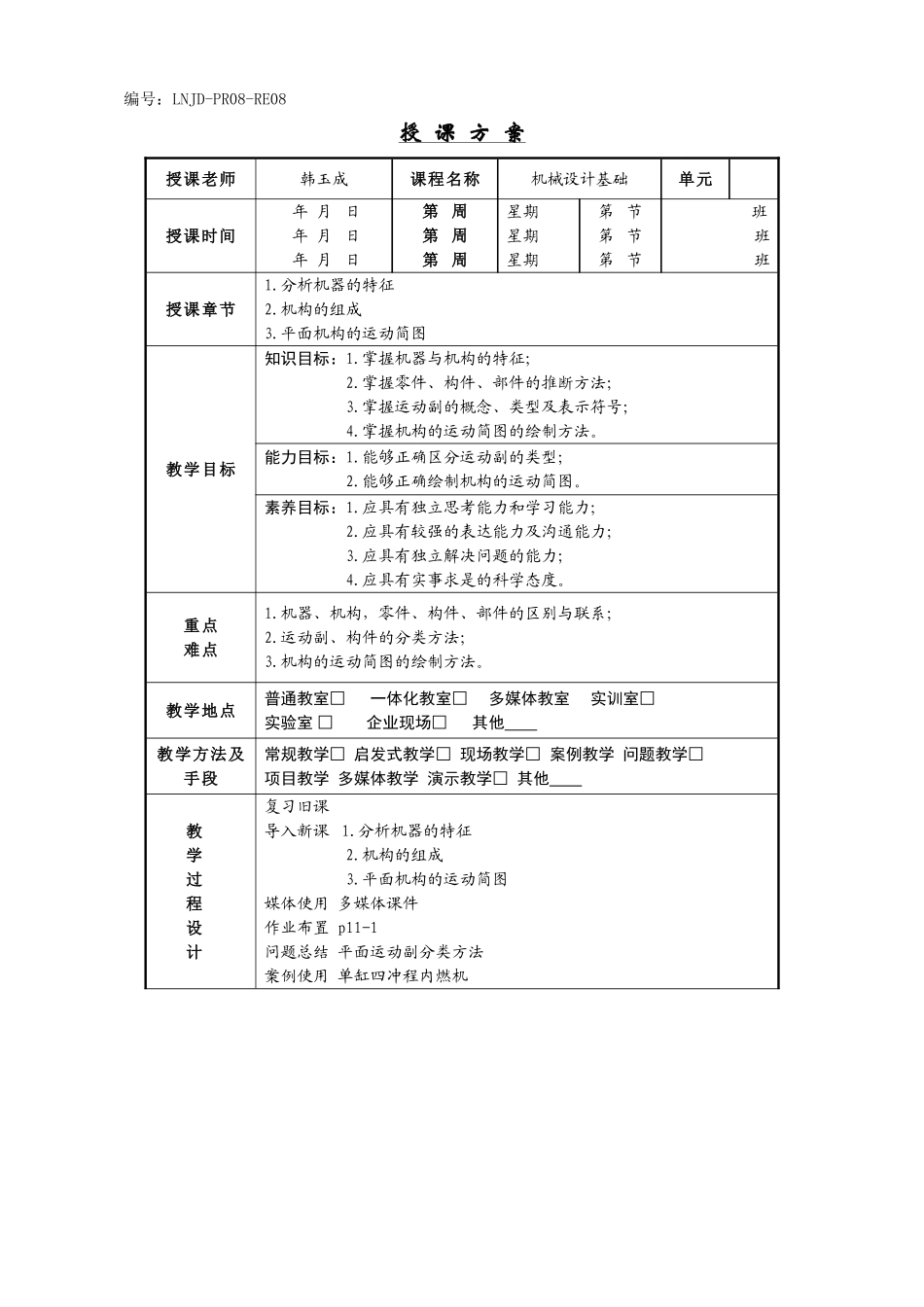

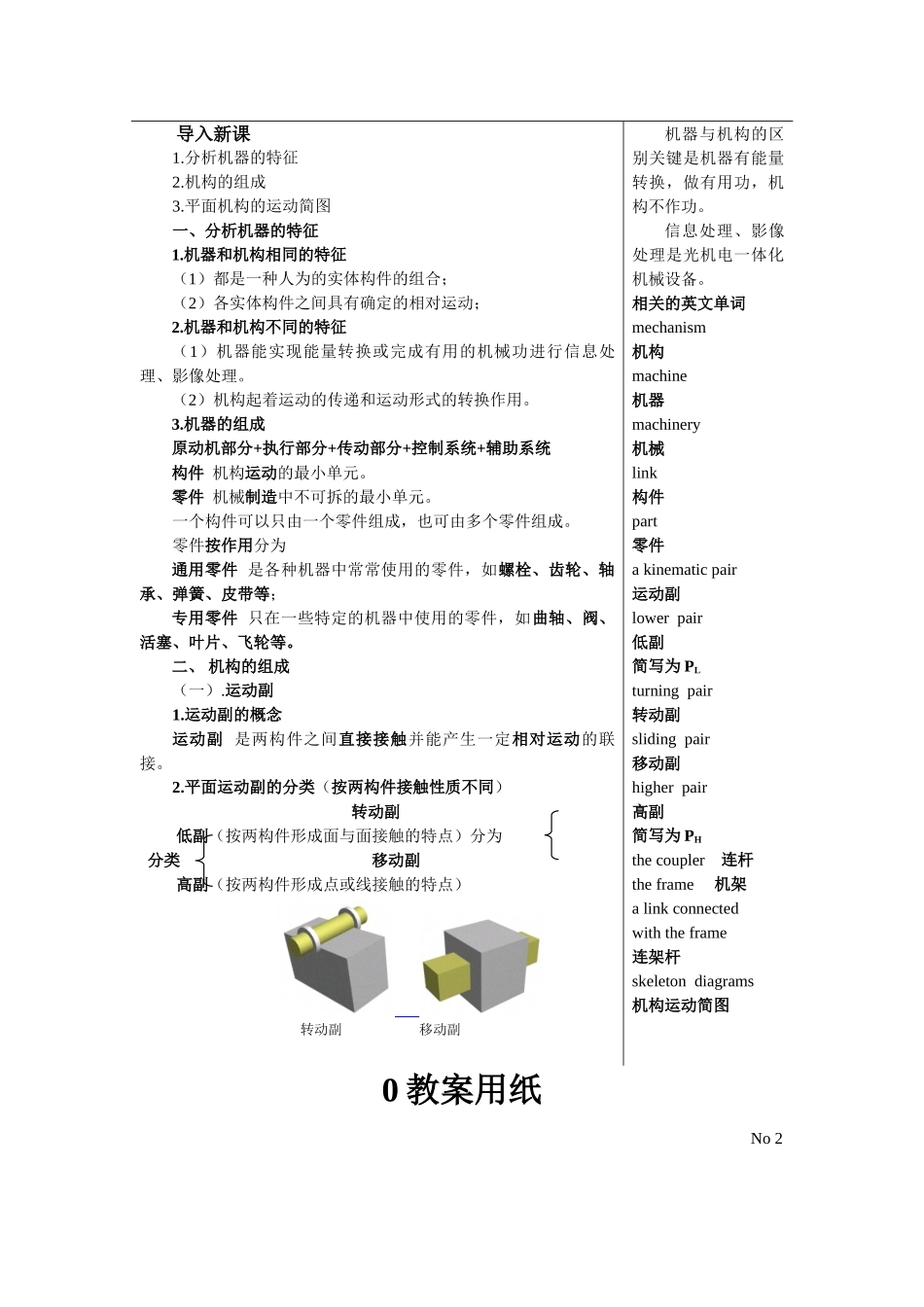

授 课 方 案授课老师韩玉成课程名称机械设计基础单元授课时间年 月 日年 月 日年 月 日第 周第 周第 周星期星期星期第 节第 节第 节班班班授课章节1.分析机器的特征2.机构的组成3.平面机构的运动简图教学目标知识目标：1.掌握机器与机构的特征； 2.掌握零件、构件、部件的推断方法； 3.掌握运动副的概念、类型及表示符号； 4.掌握机构的运动简图的绘制方法。能力目标：1.能够正确区分运动副的类型； 2.能够正确绘制机构的运动简图。素养目标：1.应具有独立思考能力和学习能力； 2.应具有较强的表达能力及沟通能力； 3.应具有独立解决问题的能力；4.应具有实事求是的科学态度。重点难点1.机器、机构，零件、构件、部件的区别与联系；2.运动副、构件的分类方法；3.机构的运动简图的绘制方法。教学地点普通教室□ 一体化教室□ 多媒体教室 实训室□实验室 □ 企业现场□ 其他 教学方法及手段常规教学□ 启发式教学□ 现场教学□ 案例教学 问题教学□项目教学 多媒体教学 演示教学□ 其他 教学过程设计复习旧课 导入新课 1.分析机器的特征2.机构的组成3.平面机构的运动简图媒体使用 多媒体课件作业布置 p11-1问题总结 平面运动副分类方法案例使用 单缸四冲程内燃机 编号：LNJD-PR08-RE08教学后记0 教案用纸No 1 授 课 内 容导入新课 1.分析机器的特征2.机构的组成3.平面机构的运动简图一、分析机器的特征1.机器和机构相同的特征（1）都是一种人为的实体构件的组合；（2）各实体构件之间具有确定的相对运动；2.机器和机构不同的特征（1）机器能实现能量转换或完成有用的机械功进行信息处理、影像处理。（2）机构起着运动的传递和运动形式的转换作用。3.机器的组成原动机部分+执行部分+传动部分+控制系统+辅助系统构件 机构运动的最小单元。零件 机械制造中不可拆的最小单元。一个构件可以只由一个零件组成，也可由多个零件组成。零件按作用分为通用零件 是各种机器中常常使用的零件，如螺栓、齿轮、轴承、弹簧、皮带等；专用零件 只在一些特定的机器中使用的零件，如曲轴、阀、活塞、叶片、飞轮等。二、 机构的组成（一）.运动副1.运动副的概念运动副 是两构件之间直接接触并能产生一定相对运动的联接。2.平面运动副的分类（按两构件接触性质不同） 转动副 低副（按两构件形成面与面接触的特点）分为 分类 移动副 高副（按两构件形成点或线接触的特点） 转动副 移动副 机器与机构的区...
