机械设计技术要求大全

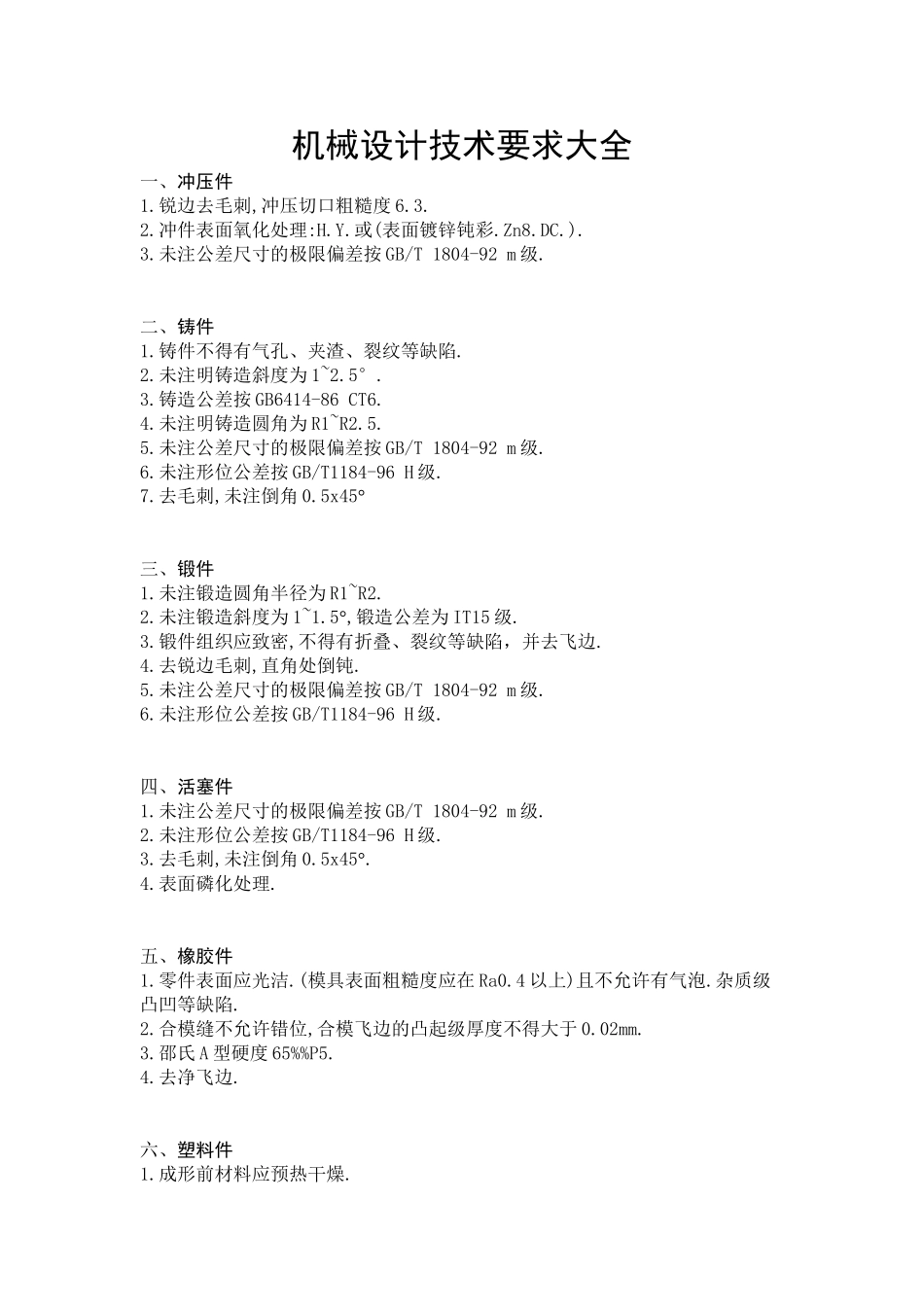

机械设计技术要求大全一、冲压件1.锐边去毛刺,冲压切口粗糙度 6.3.2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.).3.未注公差尺寸的极限偏差按 GB/T 1804-92 m 级.二、铸件1.铸件不得有气孔、夹渣、裂纹等缺陷.2.未注明铸造斜度为 1~2.5°.3.铸造公差按 GB6414-86 CT6.4.未注明铸造圆角为 R1~R2.5.5.未注公差尺寸的极限偏差按 GB/T 1804-92 m 级.6.未注形位公差按 GB/T1184-96 H 级.7.去毛刺,未注倒角 0.5x45°三、锻件1.未注锻造圆角半径为 R1~R2.2.未注锻造斜度为 1~1.5°,锻造公差为 IT15 级.3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边.4.去锐边毛刺,直角处倒钝.5.未注公差尺寸的极限偏差按 GB/T 1804-92 m 级.6.未注形位公差按 GB/T1184-96 H 级.四、活塞件1.未注公差尺寸的极限偏差按 GB/T 1804-92 m 级.2.未注形位公差按 GB/T1184-96 H 级.3.去毛刺,未注倒角 0.5x45°.4.表面磷化处理.五、橡胶件1.零件表面应光洁.(模具表面粗糙度应在 Ra0.4 以上)且不允许有气泡.杂质级凸凹等缺陷.2.合模缝不允许错位,合模飞边的凸起级厚度不得大于 0.02mm.3.邵氏 A 型硬度 65%%P5.4.去净飞边.六、塑料件1.成形前材料应预热干燥.2.成形后制件应光整不得有扭曲变形现象.3.未注圆角为 R0.5.4.外表面应光滑,其粗糙度不大于 Ra0.4.且不得有划伤,刻痕等缺陷.5.未注尺寸公差按 GB/T 1804-92 m 级.七、弹簧件1.旋向:左旋.2.总圈数:no=123.工作圈数:no=104.钢丝硬度:HRC42~48.5.表面氧化处理:H.Y.(俗称发黑)6.单端并紧磨平. 基本技术要求汇总，以供参考（具体数值，具体条款由设计者根据实际情况定）１.一般技术要求： 零件去除氧化皮。 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 去除毛刺飞边。２.热处理要求： 经调质处理，HRC50～55。 零件进行高频淬火，350～370℃回火，HRC40～45。 渗碳深度 0.3mm。 进行高温时效处理。３.公差要求： 未注形状公差应符合 GB1184-80 的要求。 未注长度尺寸允许偏差±0.5mm。 铸件公差带对称于毛坯铸件基本尺寸配置。４.零件棱角： 未注圆角半径 R5。 未注倒角均为 2×45°。 锐角倒钝。５.装配要求：  各密封件装配前必须浸透油。 装配滚动轴承允许采纳机油加热进行热装，油的温度不得超过 100℃。 齿轮箱装配后应按设计和工艺规定进行空载试验。试验时不应有冲击、噪声，温升和渗漏不得...
