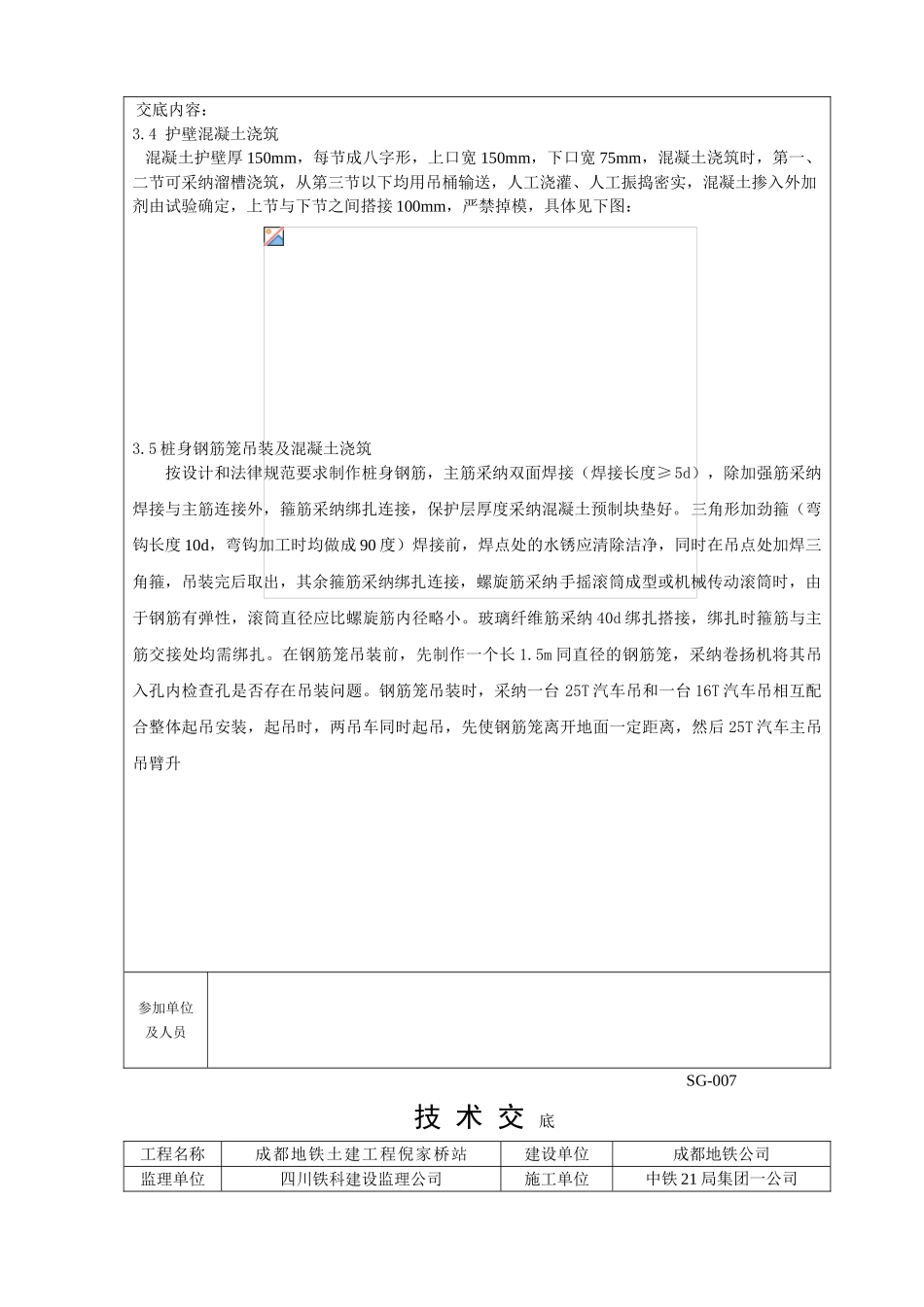

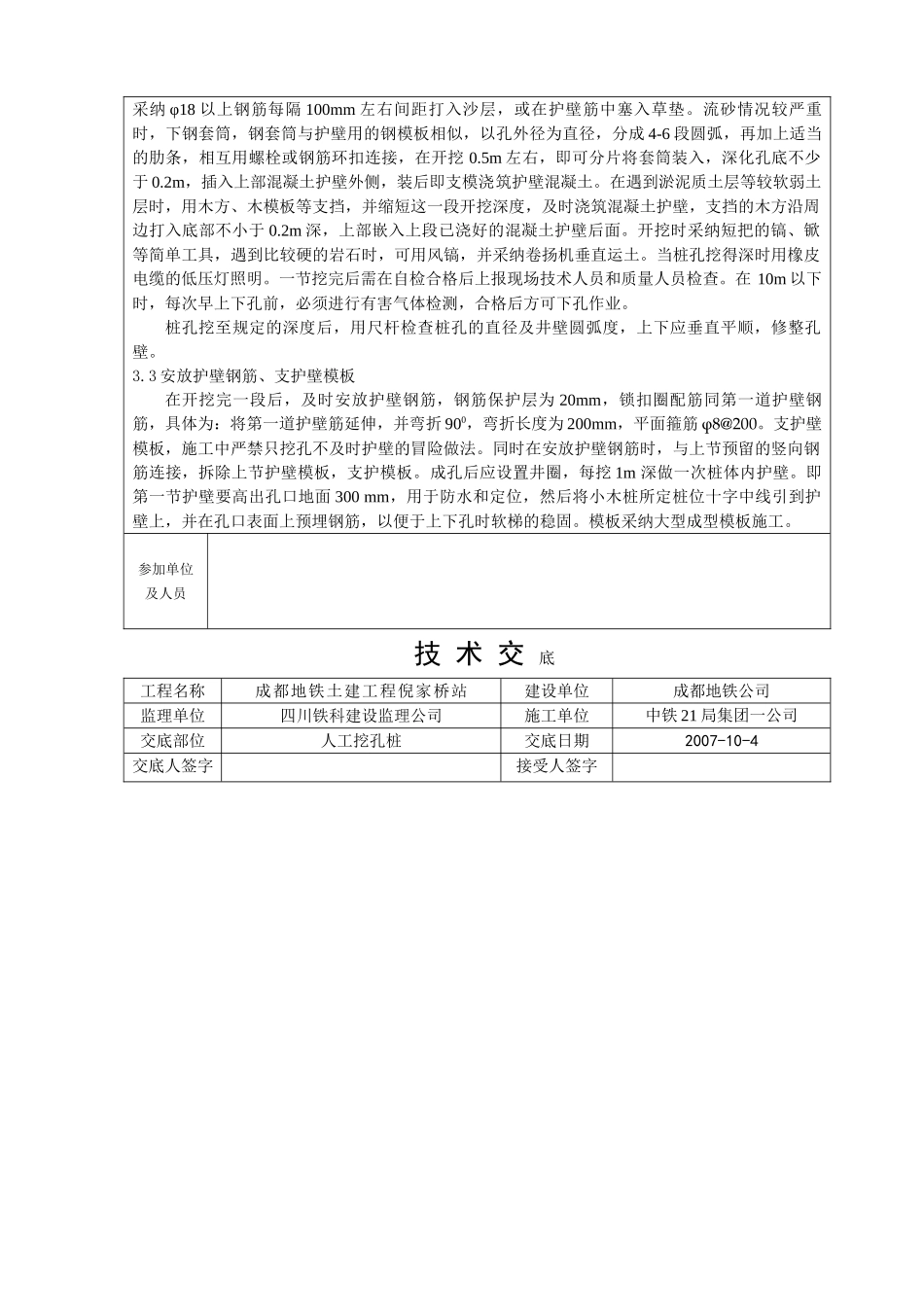

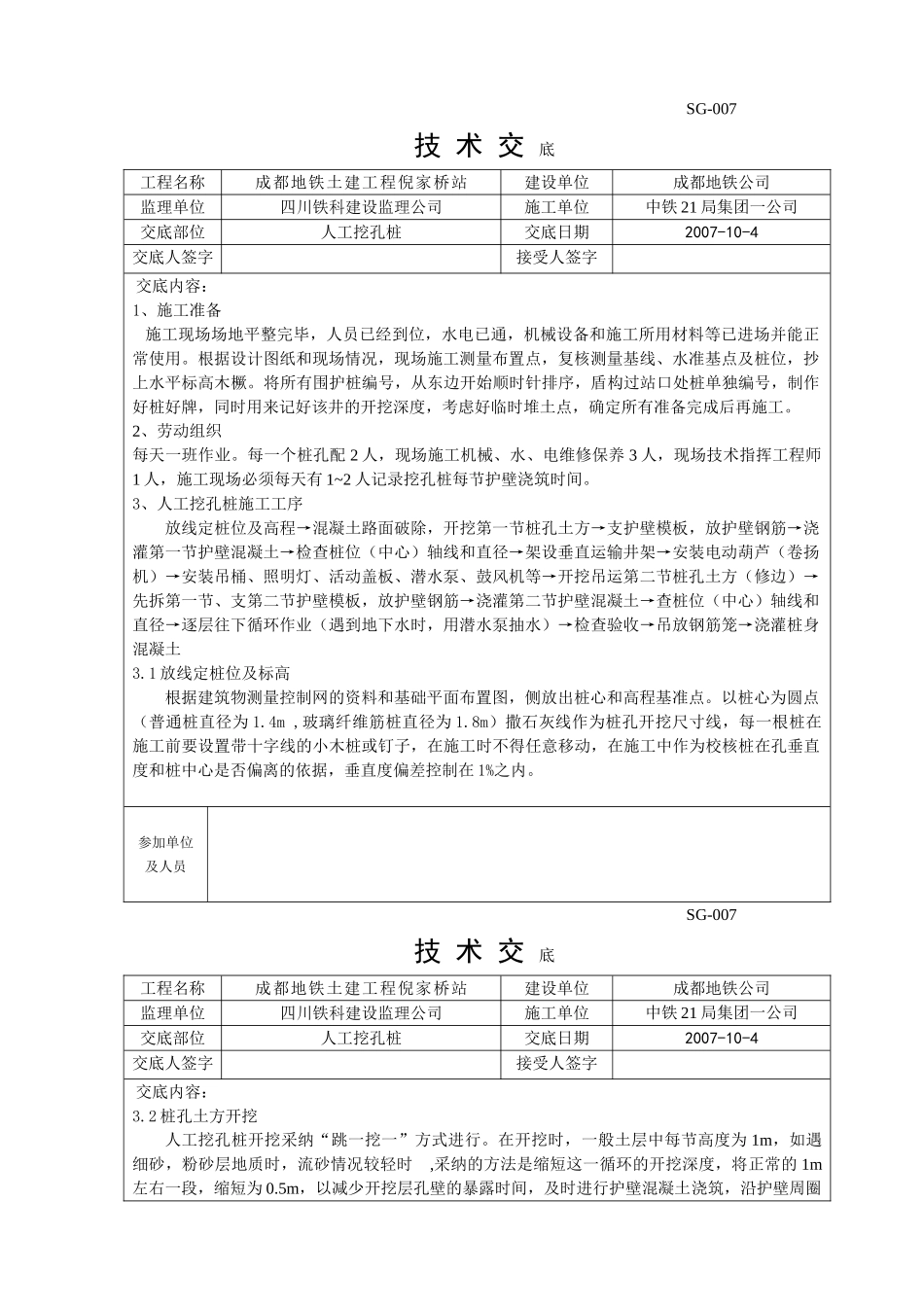

SG-007技 术 交 底工程名称成都地铁土建工程倪家桥站建设单位成都地铁公司监理单位四川铁科建设监理公司施工单位中铁 21 局集团一公司交底部位人工挖孔桩交底日期2007-10-4交底人签字接受人签字 交底内容：1、施工准备 施工现场场地平整完毕，人员已经到位，水电已通，机械设备和施工所用材料等已进场并能正常使用。根据设计图纸和现场情况，现场施工测量布置点，复核测量基线、水准基点及桩位，抄上水平标高木橛。将所有围护桩编号，从东边开始顺时针排序，盾构过站口处桩单独编号，制作好桩好牌，同时用来记好该井的开挖深度，考虑好临时堆土点，确定所有准备完成后再施工。2、劳动组织每天一班作业。每一个桩孔配 2 人，现场施工机械、水、电维修保养 3 人，现场技术指挥工程师1 人，施工现场必须每天有 1~2 人记录挖孔桩每节护壁浇筑时间。3、人工挖孔桩施工工序放线定桩位及高程→混凝土路面破除，开挖第一节桩孔土方→支护壁模板，放护壁钢筋→浇灌第一节护壁混凝土→检查桩位（中心）轴线和直径→架设垂直运输井架→安装电动葫芦（卷扬机）→安装吊桶、照明灯、活动盖板、潜水泵、鼓风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节、支第二节护壁模板，放护壁钢筋→浇灌第二节护壁混凝土→查桩位（中心）轴线和直径→逐层往下循环作业（遇到地下水时，用潜水泵抽水）→检查验收→吊放钢筋笼→浇灌桩身混凝土3.1 放线定桩位及标高根据建筑物测量控制网的资料和基础平面布置图，侧放出桩心和高程基准点。以桩心为圆点（普通桩直径为 1.4m ,玻璃纤维筋桩直径为 1.8m）撒石灰线作为桩孔开挖尺寸线，每一根桩在施工前要设置带十字线的小木桩或钉子，在施工时不得任意移动，在施工中作为校核桩在孔垂直度和桩中心是否偏离的依据，垂直度偏差控制在 1%之内。参加单位及人员SG-007技 术 交 底工程名称成都地铁土建工程倪家桥站建设单位成都地铁公司监理单位四川铁科建设监理公司施工单位中铁 21 局集团一公司交底部位人工挖孔桩交底日期2007-10-4交底人签字接受人签字 交底内容：3.2 桩孔土方开挖人工挖孔桩开挖采纳“跳一挖一”方式进行。在开挖时，一般土层中每节高度为 1m，如遇细砂，粉砂层地质时，流砂情况较轻时 ,采纳的方法是缩短这一循环的开挖深度，将正常的 1m左右一段，缩短为 0.5m，以减少开挖层孔壁的暴露时间，及时进行护壁混凝土浇筑，沿护壁周圈采纳 φ18 以上钢筋每隔 100mm 左右间距打入...
