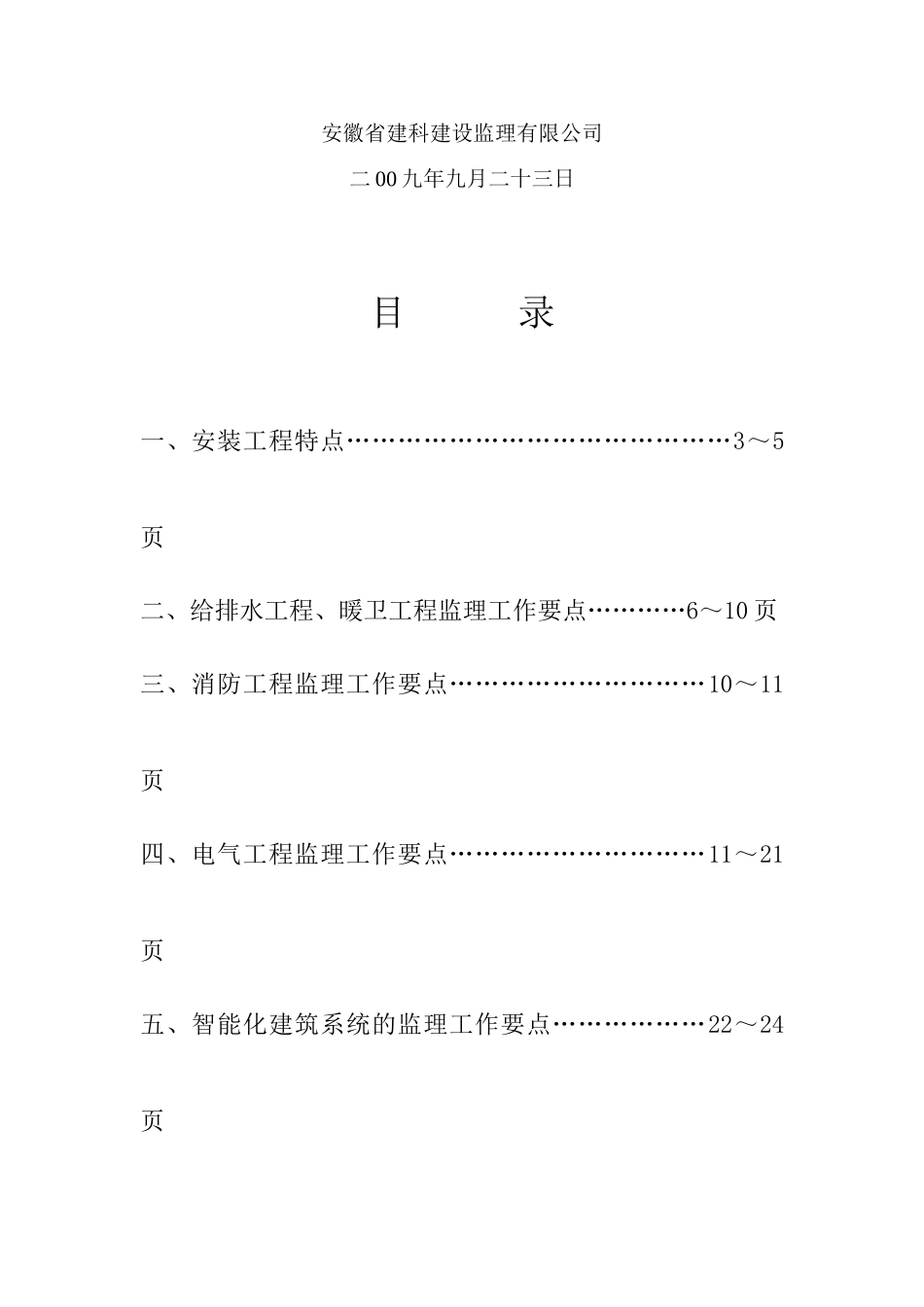

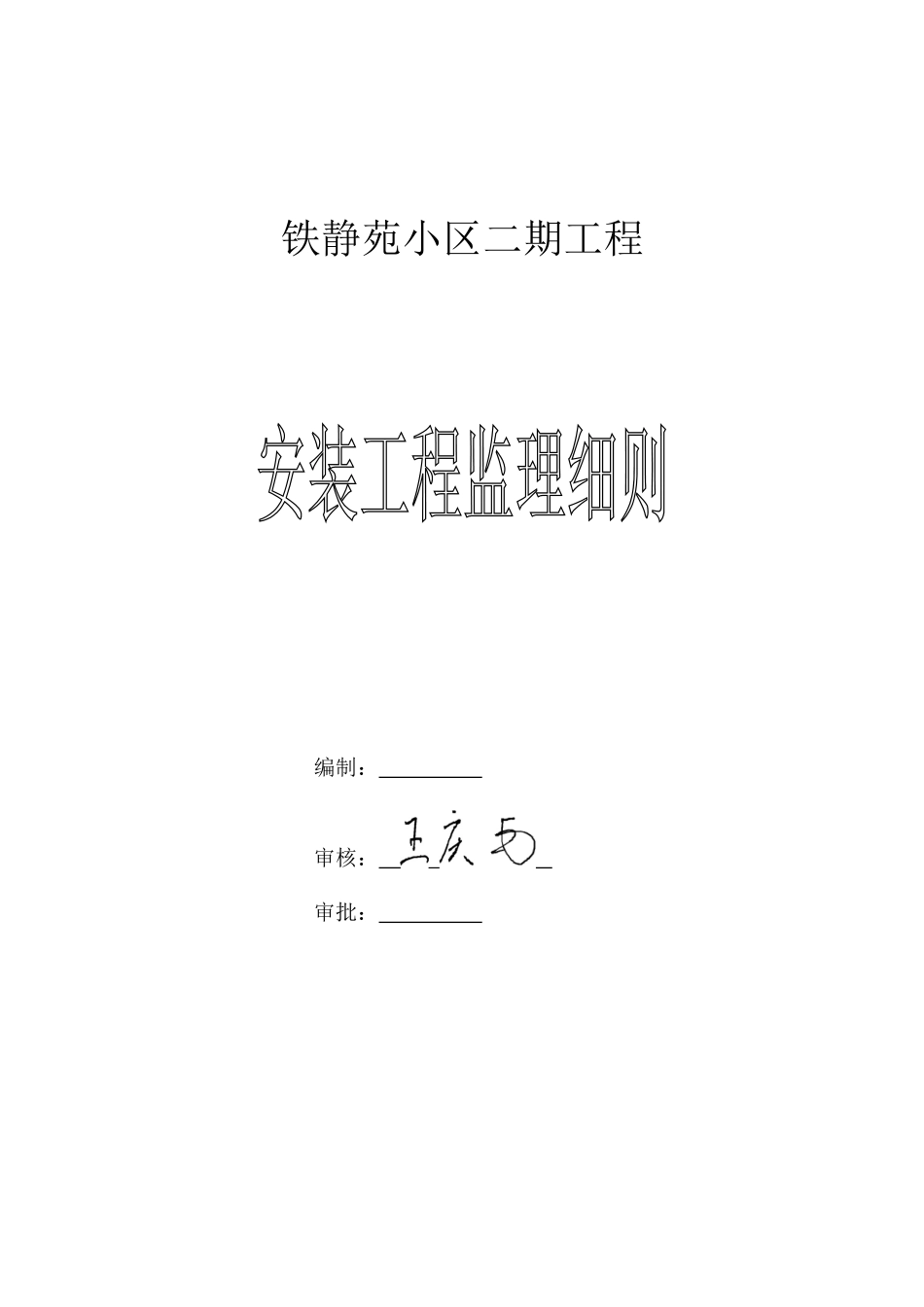

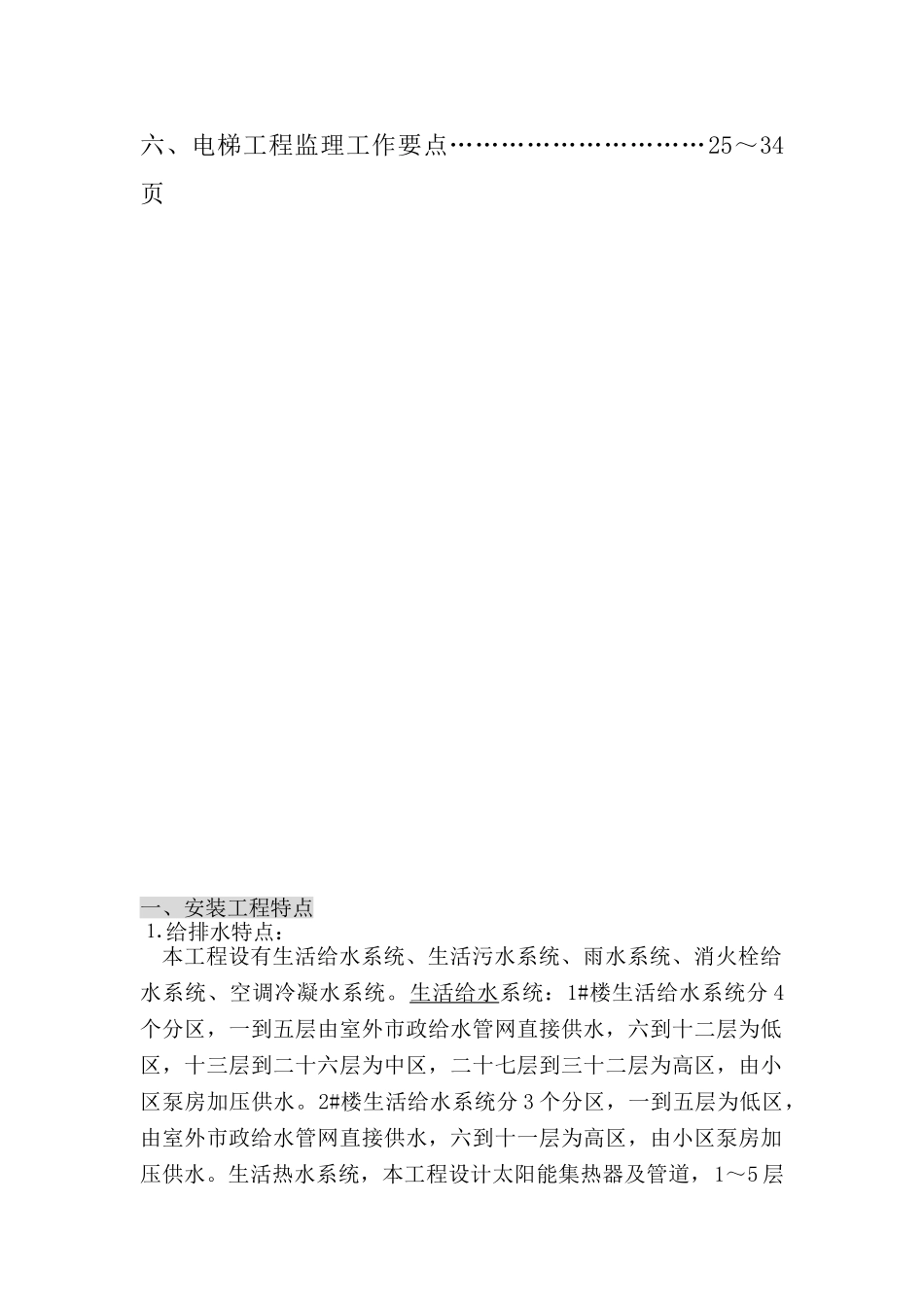

铁静苑小区二期工程编制： 审核： 审批： 安徽省建科建设监理有限公司二 00 九年九月二十三日目 录一、安装工程特点………………………………………3～5页二、给排水工程、暖卫工程监理工作要点…………6～10 页三、消防工程监理工作要点…………………………10～11页四、电气工程监理工作要点…………………………11～21页五、智能化建筑系统的监理工作要点………………22～24页六、电梯工程监理工作要点…………………………25～34页一、安装工程特点⒈ 给排水特点：本工程设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、空调冷凝水系统。生活给水系统：1#楼生活给水系统分 4个分区，一到五层由室外市政给水管网直接供水，六到十二层为低区，十三层到二十六层为中区，二十七层到三十二层为高区，由小区泵房加压供水。2#楼生活给水系统分 3 个分区，一到五层为低区，由室外市政给水管网直接供水，六到十一层为高区，由小区泵房加压供水。生活热水系统，本工程设计太阳能集热器及管道，1～5 层在阳台栏杆处设集热器，6～11 层在屋顶布置集热器。3#楼生活给水系统分 3 个分区，一到五层为低区，由室外市政给水管网直接供水，六到十二层为中区，十三层到十八层为高区，由小区泵房加压供水。生活热水系统，本工程设计太阳能集热器及管道，1～5 层在阳台栏杆处设集热器，6～11 层在屋顶布置集热器。4#楼生活给水系统分 4 个分区，一到五层由室外市政给水管网直接供水，六到十二层为低区，十三层到二十六层为中区，二十七层到三十二层为高区，由小区泵房加压供水。住宅每户设一 DN20 水表，水表安装在各层水管井中。1#、4#楼市政给水管网供水压力按 0.28MPa 设计。生活污水系统：采纳污、废水合流制，室内±0.00 以上污废水重力自流排入室外污水管， 1#、4#楼卫生间、厨房设专用通气立管 ，2#、3#楼卫生间、厨房不设专用通气立管。雨水系统：屋面雨水斗采纳侧入式，屋面雨水经雨水斗和室外雨水管排入室外雨水检查井。消火栓给水系统：1#、3#、4#楼室内消火栓用水量为 20L/S，2#楼室内消火栓用水量为 10L/S，室内任何地点都有两股水柱能到达，2#、4#楼室外消防用水量为 15L/S。1#、4#楼室内消火栓系统入户压力为 1.30MPa。消防水泵、消防水池在小区内的水泵房内设置，屋顶消防水箱设在 1#楼的屋顶，小区内消防水池及屋顶水箱共用。⒉ 电气特点：本工程设计包括低压配电、照明、弱电系统。低压配电系统：采...
