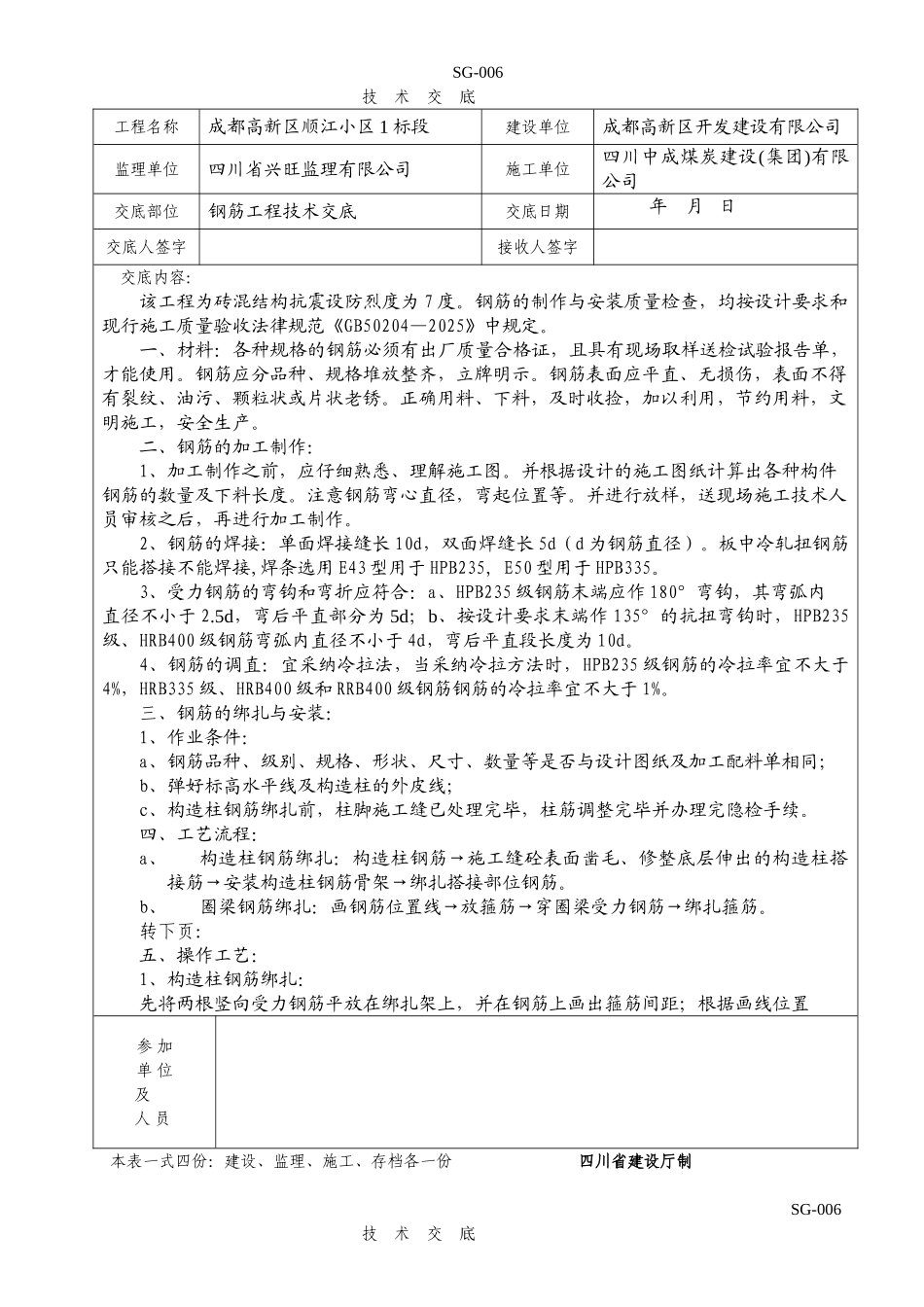

SG-006技 术 交 底工程名称成都高新区顺江小区 1 标段 建设单位成都高新区开发建设有限公司监理单位四川省兴旺监理有限公司施工单位四川中成煤炭建设(集团)有限公司交底部位钢筋工程技术交底交底日期年 月 日交底人签字接收人签字交底内容： 该工程为砖混结构抗震设防烈度为 7 度。钢筋的制作与安装质量检查，均按设计要求和现行施工质量验收法律规范《GB50204—2025》中规定。一、材料：各种规格的钢筋必须有出厂质量合格证，且具有现场取样送检试验报告单，才能使用。钢筋应分品种、规格堆放整齐，立牌明示。钢筋表面应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。正确用料、下料，及时收捡，加以利用，节约用料，文明施工，安全生产。二、钢筋的加工制作：1、加工制作之前，应仔细熟悉、理解施工图。并根据设计的施工图纸计算出各种构件钢筋的数量及下料长度。注意钢筋弯心直径，弯起位置等。并进行放样，送现场施工技术人员审核之后，再进行加工制作。2、钢筋的焊接：单面焊接缝长 10d，双面焊缝长 5d（d 为钢筋直径）。板中冷轧扭钢筋只能搭接不能焊接,焊条选用 E43 型用于 HPB235, E50 型用于 HPB335。3、受力钢筋的弯钩和弯折应符合：a、HPB235 级钢筋末端应作 180°弯钩，其弯弧内直径不小于 2.5d，弯后平直部分为 5d；b、按设计要求末端作 135°的抗扭弯钩时，HPB235级、HRB400 级钢筋弯弧内直径不小于 4d，弯后平直段长度为 10d。4、钢筋的调直：宜采纳冷拉法，当采纳冷拉方法时，HPB235 级钢筋的冷拉率宜不大于4%，HRB335 级、HRB400 级和 RRB400 级钢筋钢筋的冷拉率宜不大于 1%。三、钢筋的绑扎与安装：1、作业条件：a、钢筋品种、级别、规格、形状、尺寸、数量等是否与设计图纸及加工配料单相同；b、弹好标高水平线及构造柱的外皮线；c、构造柱钢筋绑扎前，柱脚施工缝已处理完毕，柱筋调整完毕并办理完隐检手续。四、工艺流程：a、构造柱钢筋绑扎：构造柱钢筋→施工缝砼表面凿毛、修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位钢筋。b、圈梁钢筋绑扎：画钢筋位置线→放箍筋→穿圈梁受力钢筋→绑扎箍筋。转下页：五、操作工艺：1、构造柱钢筋绑扎：先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距；根据画线位置参 加单 位及人 员本表一式四份：建设、监理、施工、存档各一份 四川省建设厅制 SG-006技 术 交 底工程名称成都高新区顺江小区 1 ...
