某广场工程深基坑支护监理实施细则

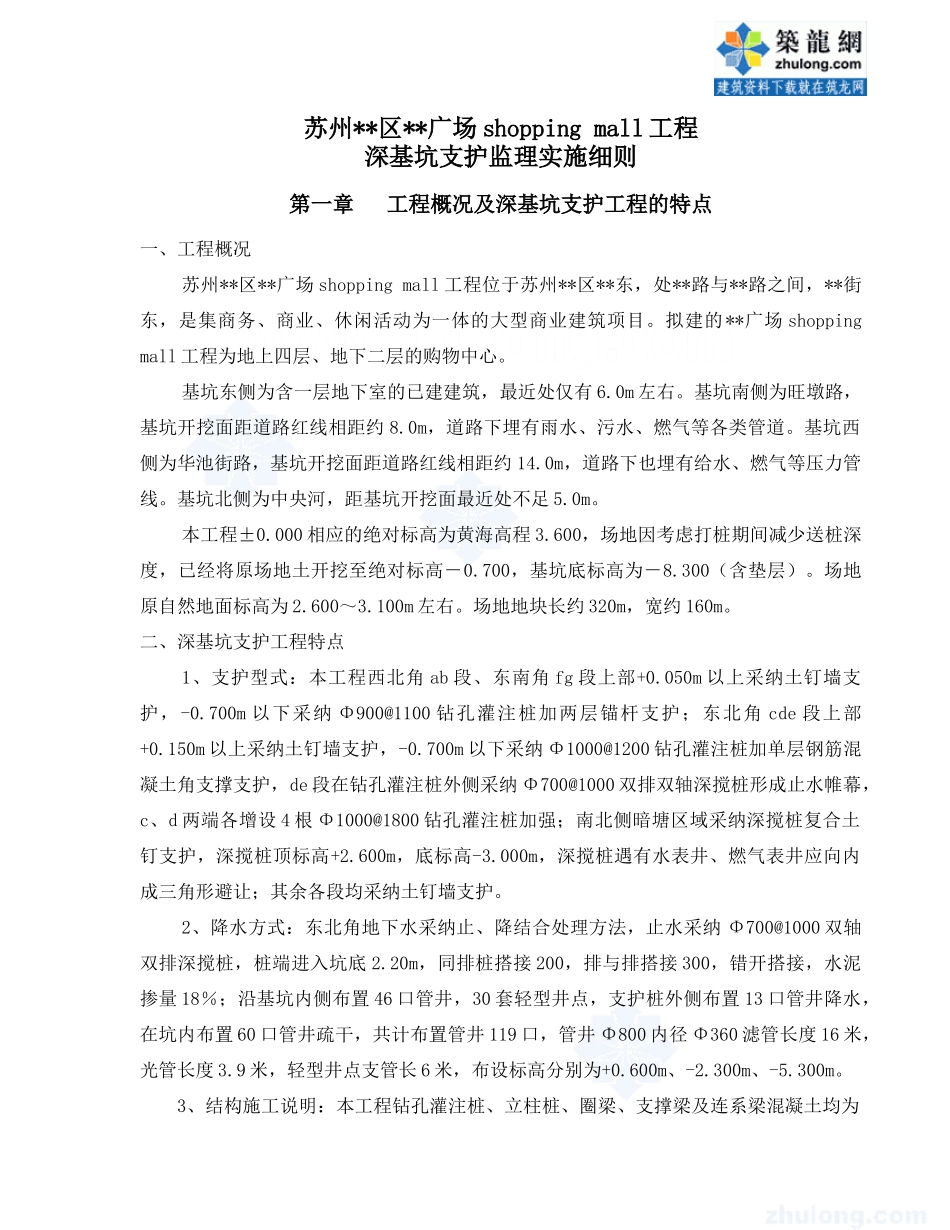

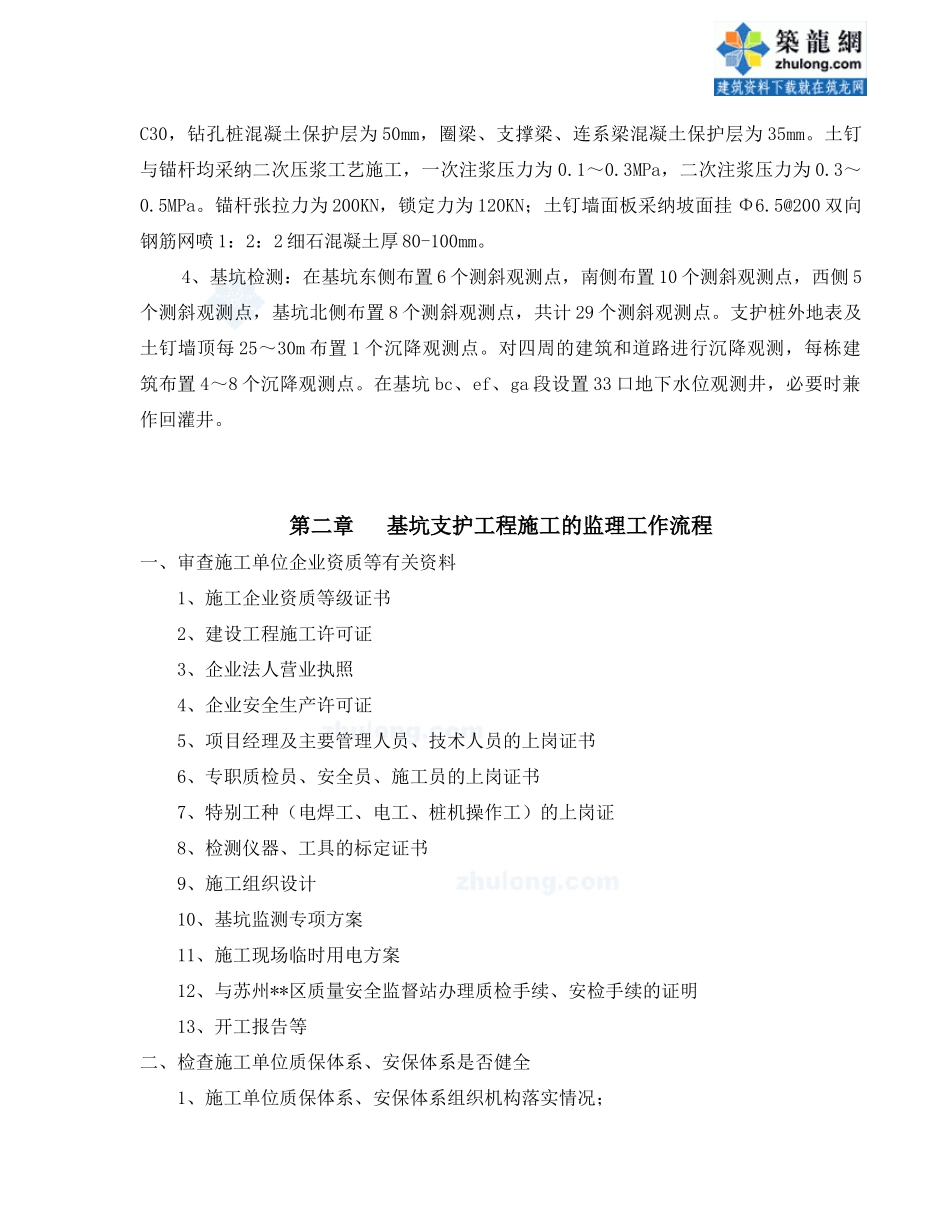

B13B13苏州 ** 区 ** 广场 shopping mall 工程监理实施细则监理实施细则（深基坑支护）内容提要：专业工程特点监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 2 0 0 6 . 8 . 1 7 江苏省建设厅监制苏州**区**广场 shopping mall 工程深基坑支护监理实施细则第一章工程概况及深基坑支护工程的特点一、工程概况苏州**区**广场 shopping mall 工程位于苏州**区**东，处**路与**路之间，**街东，是集商务、商业、休闲活动为一体的大型商业建筑项目。拟建的**广场 shopping mall 工程为地上四层、地下二层的购物中心。基坑东侧为含一层地下室的已建建筑，最近处仅有 6.0m 左右。基坑南侧为旺墩路，基坑开挖面距道路红线相距约 8.0m，道路下埋有雨水、污水、燃气等各类管道。基坑西侧为华池街路，基坑开挖面距道路红线相距约 14.0m，道路下也埋有给水、燃气等压力管线。基坑北侧为中央河，距基坑开挖面最近处不足 5.0m。本工程±0.000 相应的绝对标高为黄海高程 3.600，场地因考虑打桩期间减少送桩深度，已经将原场地土开挖至绝对标高－0.700，基坑底标高为－8.300（含垫层）。场地原自然地面标高为 2.600～3.100m 左右。场地地块长约 320m，宽约 160m。二、深基坑支护工程特点1、支护型式：本工程西北角 ab 段、东南角 fg 段上部+0.050m 以上采纳土钉墙支护，-0.700m 以下采纳 Φ900@1100 钻孔灌注桩加两层锚杆支护；东北角 cde 段上部+0.150m 以上采纳土钉墙支护，-0.700m 以下采纳 Φ1000@1200 钻孔灌注桩加单层钢筋混凝土角支撑支护，de 段在钻孔灌注桩外侧采纳 Φ700@1000 双排双轴深搅桩形成止水帷幕，c、d 两端各增设 4 根 Φ1000@1800 钻孔灌注桩加强；南北侧暗塘区域采纳深搅桩复合土钉支护，深搅桩顶标高+2.600m，底标高-3.000m，深搅桩遇有水表井、燃气表井应向内成三角形避让；其余各段均采纳土钉墙支护。2、降水方式：东北角地下水采纳止、降结合处理方法，止水采纳 Φ700@1000 双轴双排深搅桩，桩端进入坑底 2.20m，同排桩搭接 200，排与排搭接 300，错开搭接，水泥掺量 18％；沿基坑内侧布置 46 口管井，30 套轻型井点，支护桩外侧布置 13 口管井降水，在坑内布置 60 口管井疏干，共计布置管井 119 口，管井 Φ800 内径 Φ360 滤管长度 16 米，光管长度 3.9 米，...
