某菜场支路工程监理实施细则

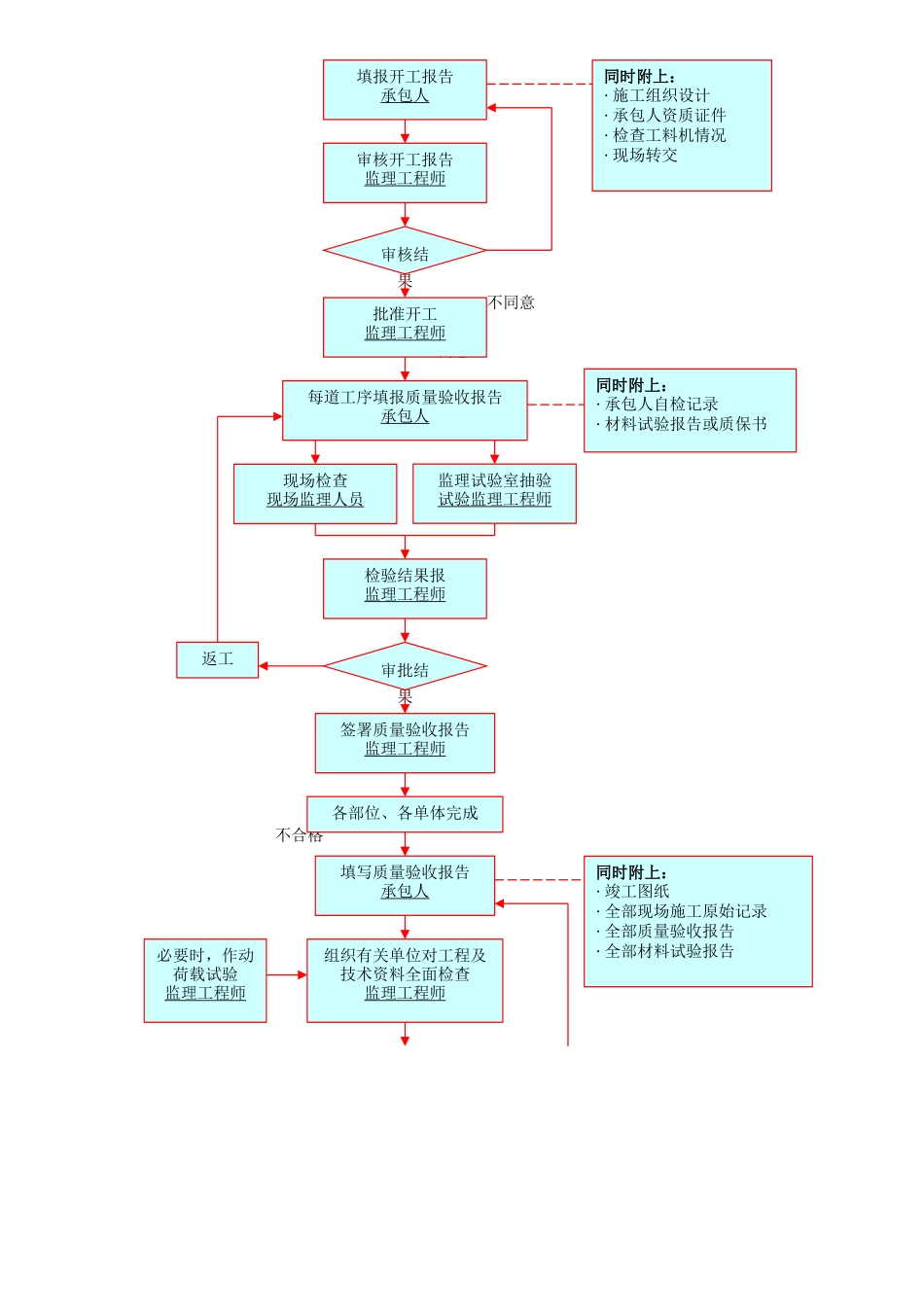

鄞州中心区钟公庙菜场支路工程监理实施细则 第一节、工程规模和特点：道路工程：钟公庙菜场支路工程，本次实施范围为 K0+008—K0+500，长度为 492米，道路规划宽度为 16 米，横断面布置为：4 米人行道—8 米混合车道—4 米人行道。面层除交叉口采纳沥青混凝土外，其余均采纳水泥混凝土路面。混合车道砼路面结构层为：20cm 厚水泥砼—15cm 厚 6%水泥稳定层—70cm厚塘渣垫层。混合车道沥青砼路面结构层为：3cm 细粒式沥青砼—7cm 粗粒式沥青砼—沥青透油层—20cm 6%水泥稳定层—70cm 厚塘渣垫层。人行道结构层为：6cm 联锁路面砖—3cm 厚 1：3 水泥砂浆—10cm 厚水泥稳定层—30cm 厚塘渣垫层。排水工程：排水采纳雨污水分流制，雨水均排入前塘河中。前塘河北段污水接入贸城西路污水系统中，前塘河南段接入鄞县大道污水系统中。雨水管采纳钢筋砼 I 级管，O 形橡胶圈接口，污水管采纳钢筋砼 II 级管，O 型橡胶圈接口。桥梁工程：在桩号 K0+374 前河路一号桥为 10 米+16 米+10 米简支梁桥，桥面标准净宽为 37 米，斜交 40 度，预应力空心板梁，直径 80——100cm 钻孔灌注桩基础，盖梁式桥墩。在桥头两侧约 15 米范围内采纳直径 50cm 的水泥搅拌桩加固。前河路 2 号桥为单跨 20 米简支梁桥，标准净宽为 37 米，预应力空心板梁，直径 100cm 钻孔灌注桩基础，盖梁式桥台，在桥头两侧 15 米范围内采纳直径 50cm 水泥搅拌桩加固。东十二路一号桥为单跨 20 米简支梁桥，标准净宽为 37 米，预应力空心板梁，直径 80cm 钻孔灌注桩基础，盖梁式桥台，在桥头两侧 15 米范围内采纳直径 50cm 水泥搅拌桩加固。第二节、 主要的监理控制目标与措施一、 桥梁工程质量控制（一）、桥梁工程质量监理工作流程，见图 1（二）、质量控制点主要质量控制点序号项目质量控制点控制方法1桥轴线控制桥中心线墩、台轴线经纬仪测量2桥梁水准测量桥梁水准点与己知水准点联测临时水准点测量水准仪测量3钻孔灌注桩桩位护筒：直径、顶高、埋深、偏位钻孔：桩长、孔径、倾斜度钢筋笼：焊接、间距、高程导管：直径、长度（每节）、水密性砼灌注：导管埋深、坍落度成桩质量：砼实际用量经纬仪、钢尺水准仪、钢尺测锤、检孔器垂球目检、钢尺、闭水试验测锤、试验仪器、试验4桥梁台、墩、柱模板：轴线偏位、断面尺寸、垂直度、光洁度、平整度钢筋：数量、间距、长度、保护层成品检验：轴线偏位、顶面标高钢尺、3m 直尺...
