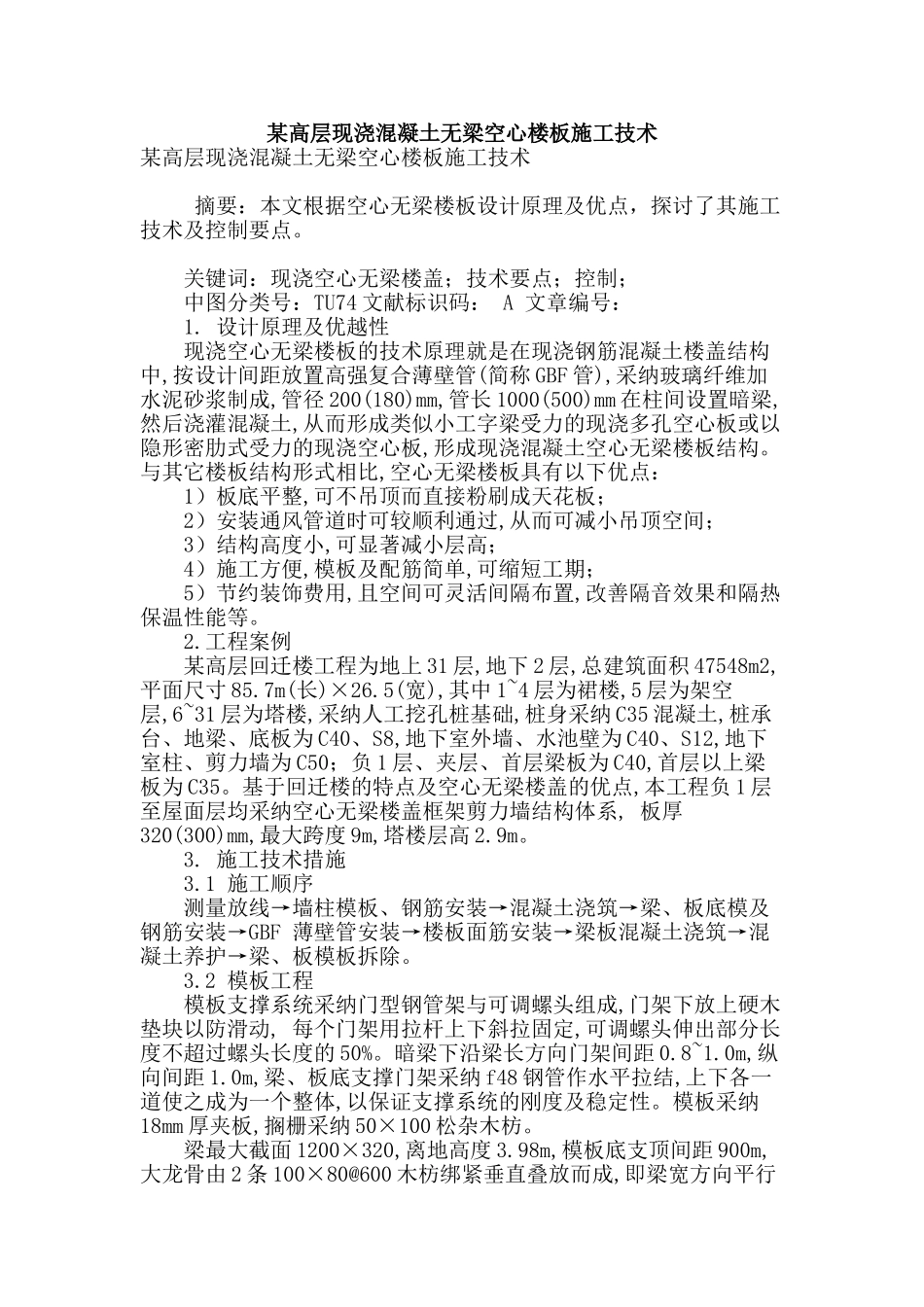

某高层现浇混凝土无梁空心楼板施工技术

某高层现浇混凝土无梁空心楼板施工技术某高层现浇混凝土无梁空心楼板施工技术 摘要：本文根据空心无梁楼板设计原理及优点，探讨了其施工技术及控制要点。 关键词：现浇空心无梁楼盖；技术要点；控制； 中图分类号：TU74 文献标识码： A 文章编号： 1. 设计原理及优越性 现浇空心无梁楼板的技术原理就是在现浇钢筋混凝土楼盖结构中,按设计间距放置高强复合薄壁管(简称 GBF 管),采纳玻璃纤维加水泥砂浆制成,管径 200(180)mm,管长 1000(500)mm 在柱间设置暗梁,然后浇灌混凝土,从而形成类似小工字梁受力的现浇多孔空心板或以隐形密肋式受力的现浇空心板,形成现浇混凝土空心无梁楼板结构。与其它楼板结构形式相比,空心无梁楼板具有以下优点： 1）板底平整,可不吊顶而直接粉刷成天花板； 2）安装通风管道时可较顺利通过,从而可减小吊顶空间； 3）结构高度小,可显著减小层高； 4）施工方便,模板及配筋简单,可缩短工期； 5）节约装饰费用,且空间可灵活间隔布置,改善隔音效果和隔热保温性能等。 2.工程案例 某高层回迁楼工程为地上 31 层,地下 2 层,总建筑面积 47548m2,平面尺寸 85.7m(长)×26.5(宽),其中 1~4 层为裙楼,5 层为架空层,6~31 层为塔楼,采纳人工挖孔桩基础,桩身采纳 C35 混凝土,桩承台、地梁、底板为 C40、S8,地下室外墙、水池壁为 C40、S12,地下室柱、剪力墙为 C50；负 1 层、夹层、首层梁板为 C40,首层以上梁板为 C35。基于回迁楼的特点及空心无梁楼盖的优点,本工程负 1 层至屋面层均采纳空心无梁楼盖框架剪力墙结构体系, 板厚320(300)mm,最大跨度 9m,塔楼层高 2.9m。 3. 施工技术措施 3.1 施工顺序 测量放线→墙柱模板、钢筋安装→混凝土浇筑→梁、板底模及钢筋安装→GBF 薄壁管安装→楼板面筋安装→梁板混凝土浇筑→混凝土养护→梁、板模板拆除。 3.2 模板工程 模板支撑系统采纳门型钢管架与可调螺头组成,门架下放上硬木垫块以防滑动, 每个门架用拉杆上下斜拉固定,可调螺头伸出部分长度不超过螺头长度的 50%。暗梁下沿梁长方向门架间距 0.8~1.0m,纵向间距 1.0m,梁、板底支撑门架采纳 f48 钢管作水平拉结,上下各一道使之成为一个整体,以保证支撑系统的刚度及稳定性。模板采纳18mm 厚夹板,搁栅采纳 50×100 松杂木枋。 梁最大截面 1200×320,离地高度 3.98m,模板底支顶间距 900m,大龙骨由 2 条 100×80@600 木枋绑紧垂直叠放而成,即梁宽方向平行摆排 3 根；小龙骨...
