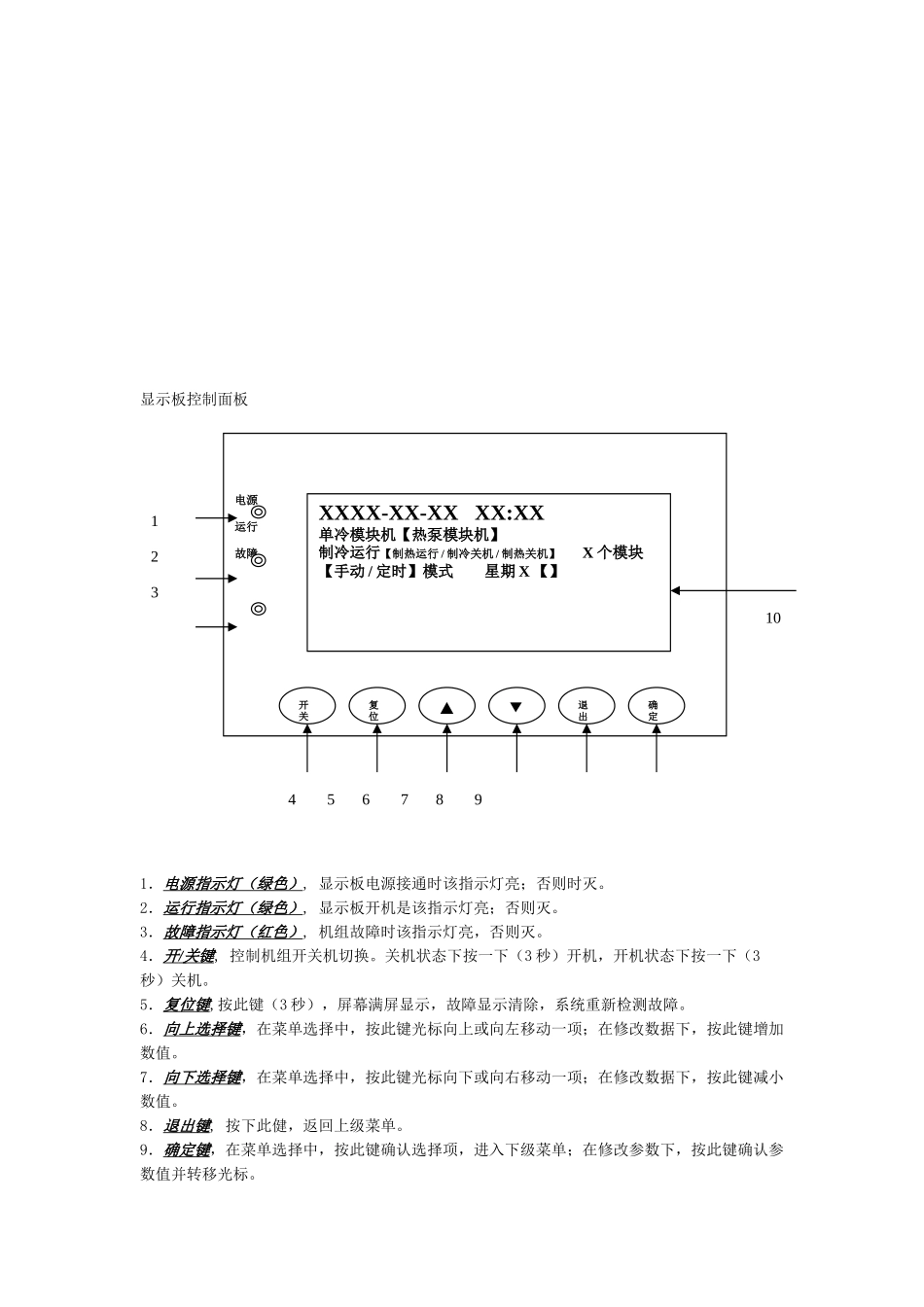

显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭
4．开 / 关键 , 控制机组开关机切换
关机状态下按一下（3 秒）开机，开机状态下按一下（3秒）关机
5．复位键,按此键（3 秒），屏幕满屏显示，故障显示清除，系统重新检测故障
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值
8．退出键, 按下此健，返回上级菜单
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标
电源运行故障XXXX-XX-XX XX:XX单冷模块机【热泵模块机】制冷运行【制热运行 / 制冷关机 / 制热关机】 X 个模块【手动 / 定时】模式 星期 X 【】 开关退出复位▲▼确定 4 5 6 7 8 9 12310最后的 若显示则表示系统有故障

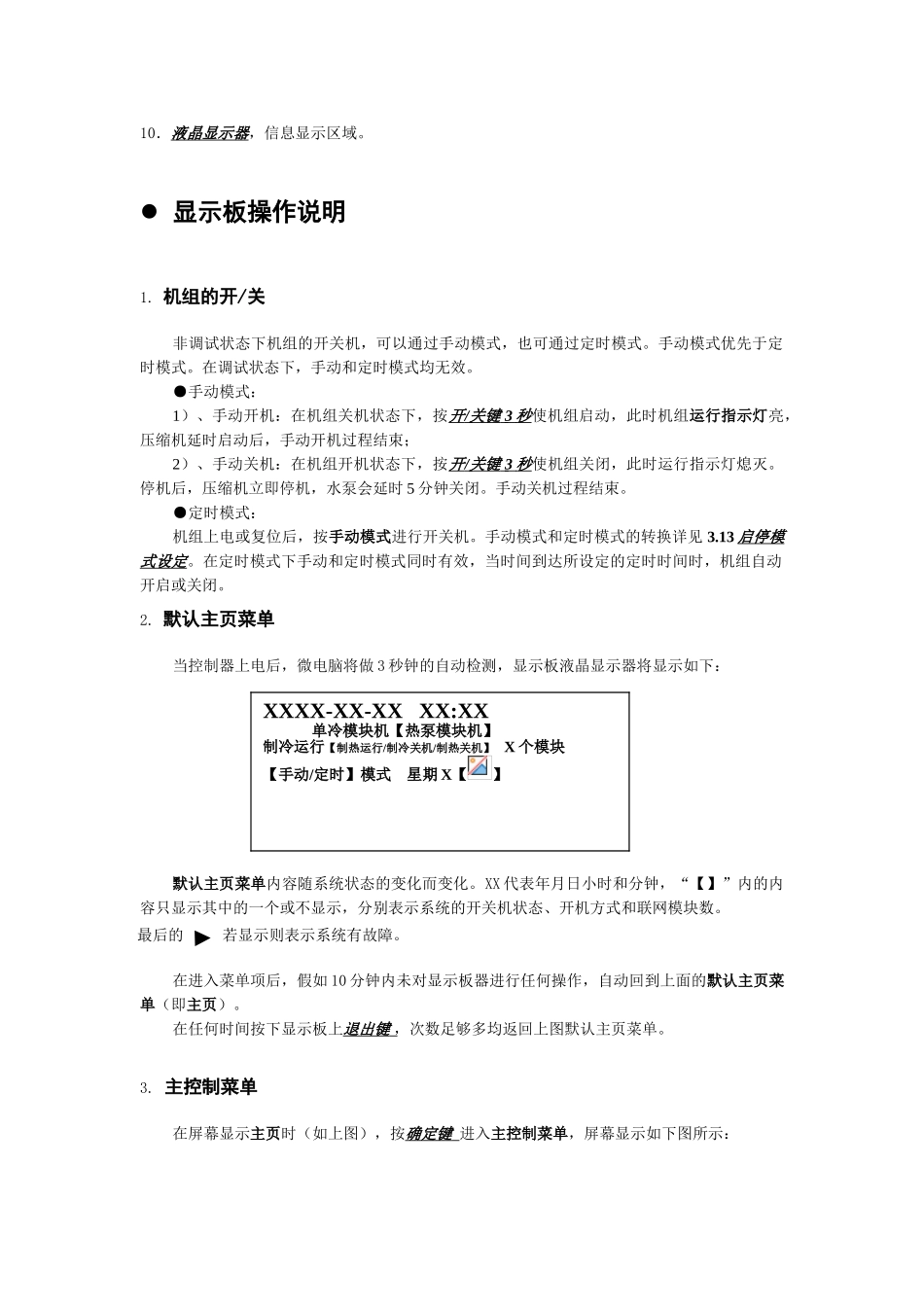

10．液晶显示器，信息显示区域
显示板操作说明1
机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式
手动模式优先于定时模式
在调试状态下，手动和定时模式均无效
●手动模式：1）、手动开机：在机组关机状态下，按开 / 关键 3 秒 使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开 / 关键 3 秒 使机组关闭，此时运行指示灯熄灭
停机后，压缩机立即停机，水泵会延时 5 分钟关闭
手动关机过程结束
●定时模式：机组上电或复位后，按手动模式进行开关机
手动模式和定时模式的转换详见 3
13 启停模式设定
在定时模式下手动和定时模式同时有效，当时间到达
