桥式起重机吊物伤害事故树及其分析

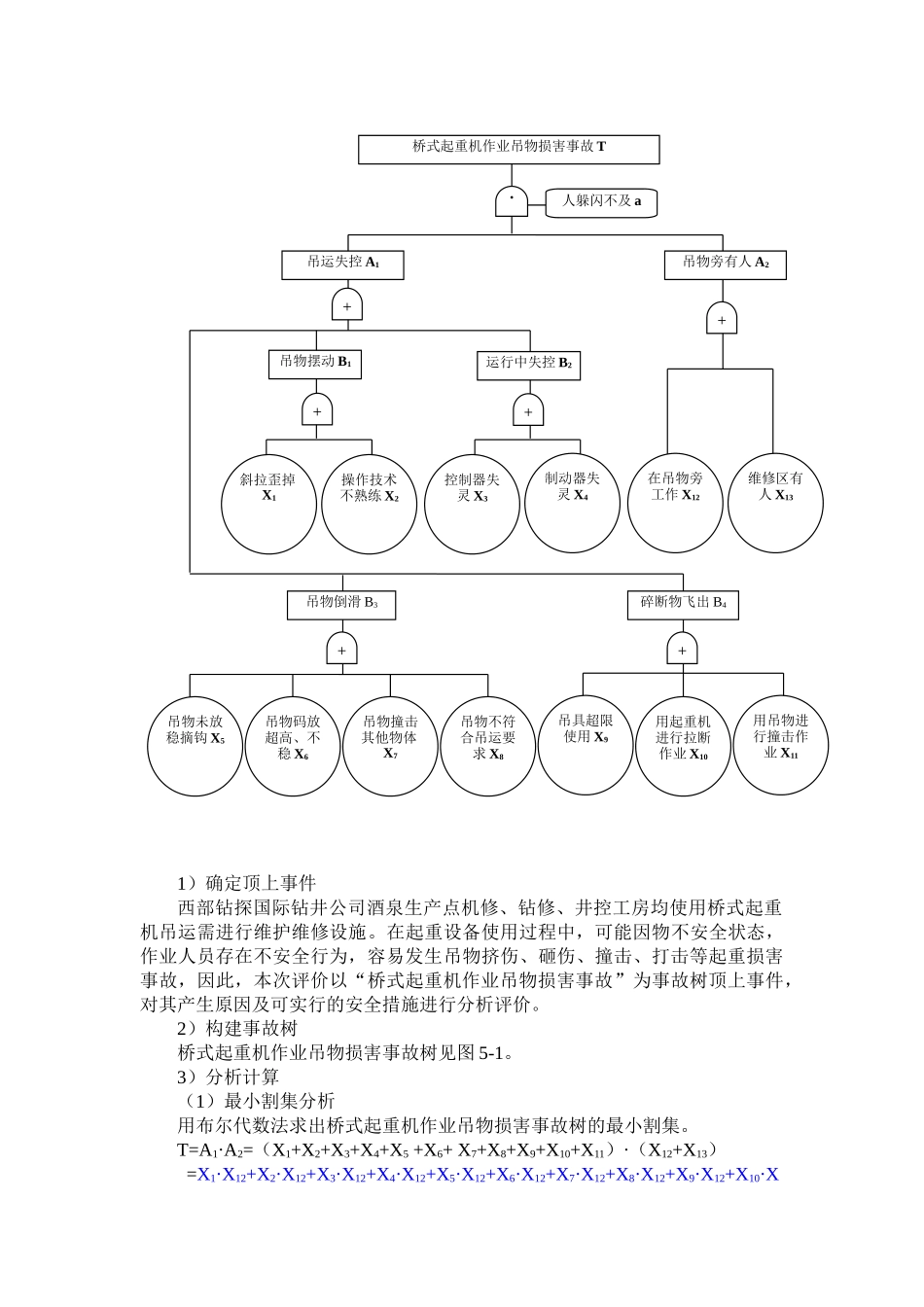

1）确定顶上事件西部钻探国际钻井公司酒泉生产点机修、钻修、井控工房均使用桥式起重机吊运需进行维护维修设施。在起重设备使用过程中，可能因物不安全状态，作业人员存在不安全行为，容易发生吊物挤伤、砸伤、撞击、打击等起重损害事故，因此，本次评价以“桥式起重机作业吊物损害事故”为事故树顶上事件，对其产生原因及可实行的安全措施进行分析评价。2）构建事故树桥式起重机作业吊物损害事故树见图 5-1。3）分析计算（1）最小割集分析用布尔代数法求出桥式起重机作业吊物损害事故树的最小割集。T=A1·A2=（X1+X2+X3+X4+X5 +X6+ X7+X8+X9+X10+X11）·（X12+X13）=X1·X12+X2·X12+X3·X12+X4·X12+X5·X12+X6·X12+X7·X12+X8·X12+X9·X12+X10·X桥式起重机作业吊物损害事故 T吊运失控 A1运行中失控 B2吊物旁有人 A2+●人躲闪不及 a++吊物摆动 B1吊物倒滑 B3斜拉歪掉X1操作技术不熟练 X2控制器失灵 X3制动器失灵 X4在吊物旁工作 X12维修区有人 X13吊物码放超高、不稳 X6吊物撞击其他物体X7吊物不符合吊运要求 X8吊具超限使用 X9用起重机进行拉断作业 X10用吊物进行撞击作业 X11吊物未放稳摘钩 X5++碎断物飞出 B4+12+X11·X12+X1·X13+X2·X13+X3·X13+X4·X13+X5·X13+X6·X13+X7·X13+X8·X13+X9·X13+X10·X13+X11·X13即最小割集为：K1 ={ X1，X12}，K2 ={ X2，X12}，K3 ={ X3，X12 }，K4 ={ X4，X12} ，K5 ={ X5，X12}，K6 ={ X6，X12}，K7={ X7，X12 }，K8 ={ X8，X12 } ，K9 ={ X9，X12 } ， K10 ={ X10 ， X12} ， K11 ={ X11 ， X12 } ， K12 ={ X1 ， X13 } ， K13 ={ X2，X13 }，K14 ={ X3，X13}，K15 ={ X4，X13 }，K16 ={ X5，X13 } ，K17 ={ X6，X13 }，K18 ={ X7，X13}，K19 ={ X8，X13 }，K20={ X9，X13 } ，K21 ={ X10，X13}，K22 ={ X11，X13}。由此可知，桥式起重机作业吊物损害事故树的最小割级有 22 个，其事件组合如表 5-3 所示。表 5-3 最小割级事件组合表序号事件组合代号事 件 组 合1X1，X12操作人员起重作业中斜拉歪掉发生吊物伤人事故。2X2，X12操作人员操作不熟练，不具备上岗资格吊运发生事故。3X3，X12控制失灵，起重机械失控损害操作人员。4X4，X12制动设施失灵（刹车、防坠落等），损害作业人员。5X5，X12吊运物件未稳当放置摘钩，吊物损害作业人员。6X6，X12调运物件码放不规则及吊具捆绑不当滑落...
