桥梁垫石测量方案

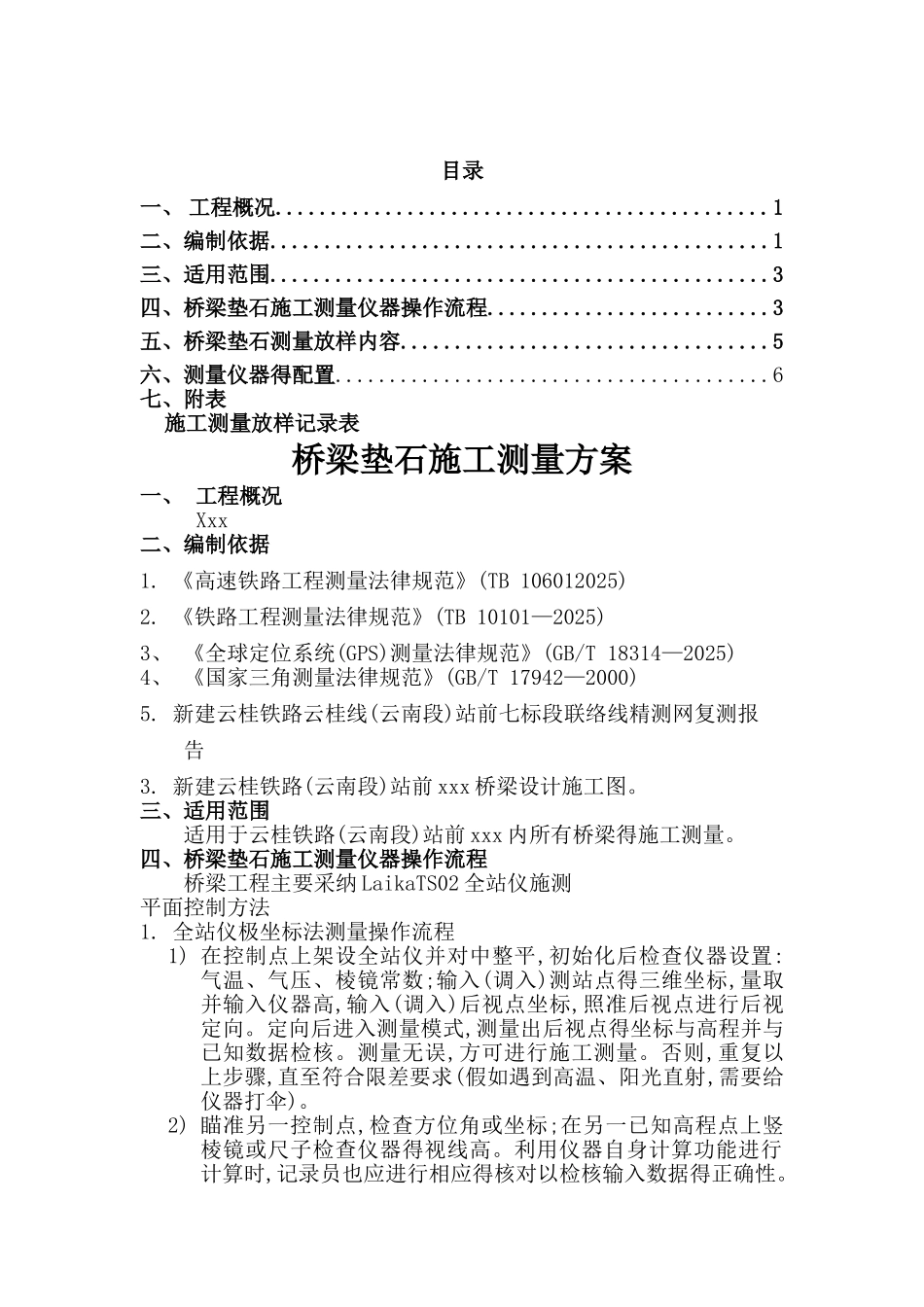

目录一、 工程概况.............................................1二、编制依据..............................................1三、适用范围..............................................3四、桥梁垫石施工测量仪器操作流程..........................3五、桥梁垫石测量放样内容..................................5六、测量仪器得配置........................................6七、附表 施工测量放样记录表桥梁垫石施工测量方案一、 工程概况Xxx二、编制依据1. 《高速铁路工程测量法律规范》(TB 106012025)2. 《铁路工程测量法律规范》(TB 10101—2025)3、 《全球定位系统(GPS)测量法律规范》(GB/T 18314—2025)4、 《国家三角测量法律规范》(GB/T 17942—2000)5. 新建云桂铁路云桂线(云南段)站前七标段联络线精测网复测报 告3. 新建云桂铁路(云南段)站前 xxx 桥梁设计施工图。三、适用范围适用于云桂铁路(云南段)站前 xxx 内所有桥梁得施工测量。四、桥梁垫石施工测量仪器操作流程 桥梁工程主要采纳 LaikaTS02 全站仪施测平面控制方法1. 全站仪极坐标法测量操作流程1) 在控制点上架设全站仪并对中整平,初始化后检查仪器设置:气温、气压、棱镜常数;输入(调入)测站点得三维坐标,量取并输入仪器高,输入(调入)后视点坐标,照准后视点进行后视定向。定向后进入测量模式,测量出后视点得坐标与高程并与已知数据检核。测量无误,方可进行施工测量。否则,重复以上步骤,直至符合限差要求(假如遇到高温、阳光直射,需要给仪器打伞)。2) 瞄准另一控制点,检查方位角或坐标;在另一已知高程点上竖棱镜或尺子检查仪器得视线高。利用仪器自身计算功能进行计算时,记录员也应进行相应得核对以检核输入数据得正确性。3) 在各待定测站点上架设脚架与棱镜,量取、记录并输入棱镜高,测量、记录待定点得坐标与高程。以上步骤为测站点得测量。4) 在测站点上安置全站仪,照准另一置镜点检查坐标与高程。5) 观测员在全站仪内输入放样点得坐标,尤其输入后重新核对坐标无误。6) 观测员旋转仪器至目标方向,指挥前视人员移动棱镜至仪器视线方向上,测量平距。7) 根据仪器所显示得距离(+前进后退),指挥司镜员在视线上前进或后退。8) 重复过程 7,直到达到目标位置。9) 检查仪器得水平角值,棱镜气泡严格居中(必要时架设三脚架),再测量一次,若 ΔD 小于限差要求,则可精确标定点位。10) 测量并记录现场放样点得坐标与高程,与理论坐标比较检核。确...
