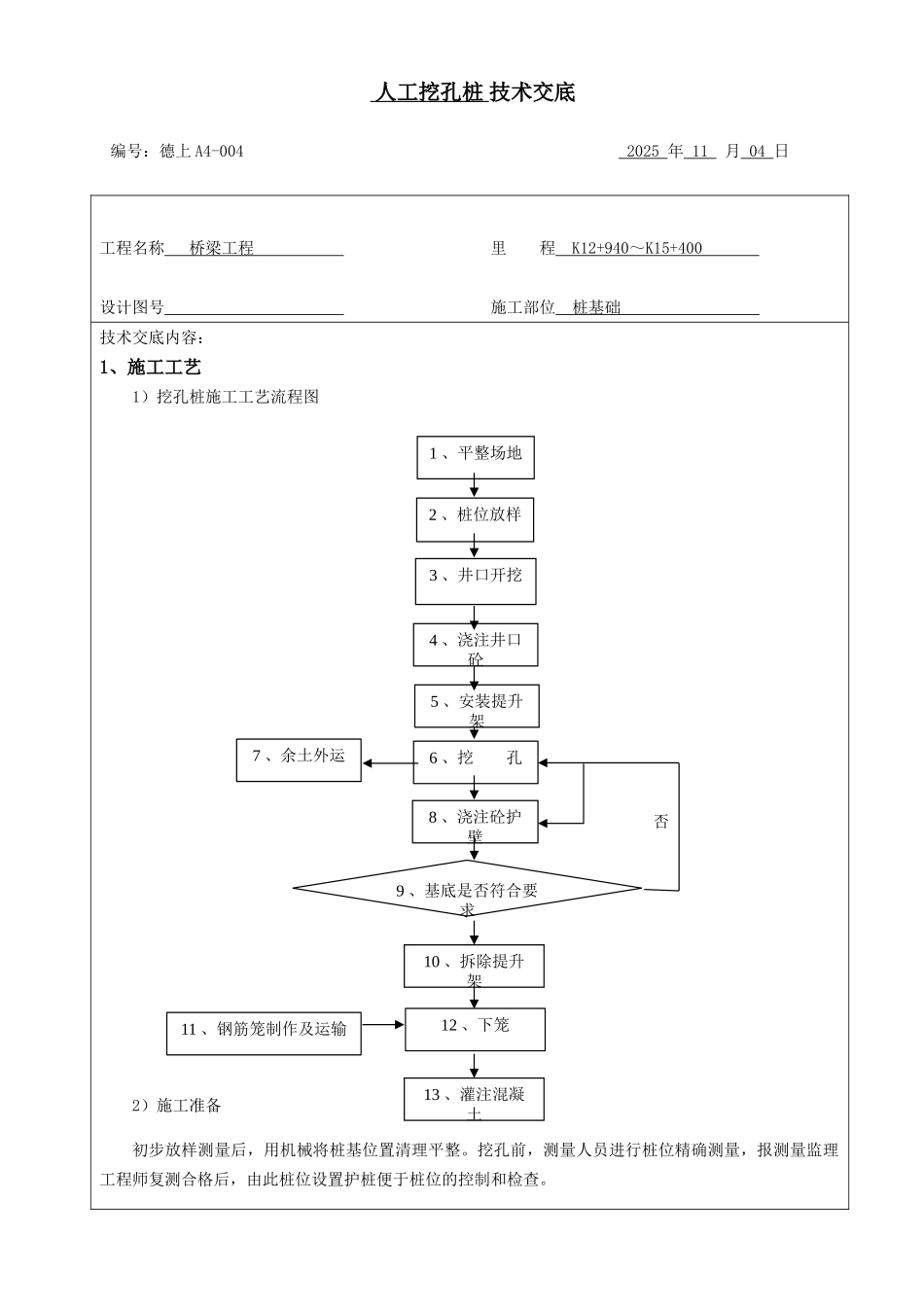

人工挖孔桩 技术交底 编号：德上 A4-004 2025 年 11 月 04 日工程名称 桥梁工程 里 程 K12+940 ～ K15+400 设计图号 施工部位 桩基础 技术交底内容：1、施工工艺1）挖孔桩施工工艺流程图2）施工准备初步放样测量后，用机械将桩基位置清理平整。挖孔前，测量人员进行桩位精确测量，报测量监理工程师复测合格后，由此桩位设置护桩便于桩位的控制和检查。1 、平整场地3 、井口开挖4 、浇注井口砼5 、安装提升架6 、挖 孔8 、浇注砼护壁2 、桩位放样9 、基底是否符合要求否12 、下笼13 、灌注混凝土7 、余土外运10 、拆除提升架11 、钢筋笼制作及运输3）挖孔开挖前先施工桩孔锁口，锁口厚度 30cm，高于地面 20～30cm。根据不同的地层采纳不同的挖孔方式。对于表层比较松软的耕土、粘土、粉土、砂层和卵砾石等采纳铁锹、铁镐挖掘；挖至强风化和中风化基岩时，用风镐开挖；对于部分中风化和微风化基岩，人工挖掘有困难时，采纳浅眼松动爆破施工。桩孔开挖分节进行，每节开挖深度 0.6～1m，开挖一节，立即进行孔壁支护施工。孔内挖土时，孔内配备照明和通风设施。照明采纳 36V 低压防水灯。孔深超过 10m 时必须进行孔内通风，送风采纳鼓风机，风量不小于 25L/s，送风管直径不小于 10㎝。常常检查送风管是否被勾破露风，有洞即补。出风管口距操作人员不大于 2m。孔内提渣采纳带有自锁装置的电动提升机，卷扬机钢丝绳直径不小于 10mm。出渣桶采纳铁质自翻桶，渣桶到达孔口，转动提升机转臂，将渣桶移至孔外，拔掉固定插销进行倒渣，倒渣时渣桶必须离开孔口，以防渣土落入孔内伤及孔内人员。出渣不得随意往下坡倾倒，必须根据现场要求运弃至指定地点。挖孔过程中，必须常常检查桩孔尺寸、垂直度和平面位置。每开挖一节，从孔口吊垂线检查桩孔中心和垂直度，桩孔尺寸、圆顺度采纳自制模型（可根据桩孔直径用 Φ16 钢筋制作圆环，中间带十字架）进行检查，确保桩孔不缩径、不倾斜。4）孔壁支护桩孔护壁混凝土标号为 C25，施工时严格根据配合比进行拌制。开挖一节浇筑一节护壁砼，护壁厚度 10～15㎝。开挖完成立即支护，不得间歇停顿。护壁模板必须采纳钢模制作，加工尺寸准确，圆顺。在护壁模板使用过程中如发生变形，必须及时校正。模板要求圆顺，加固牢靠，在护壁混凝土浇筑过程中，不得变形、跑模。护壁混凝土浇筑时捣固密实，不得出现蜂窝、空洞等缺陷。在孔口土质较差地段，护壁采纳钢筋加固，竖向钢筋为...
