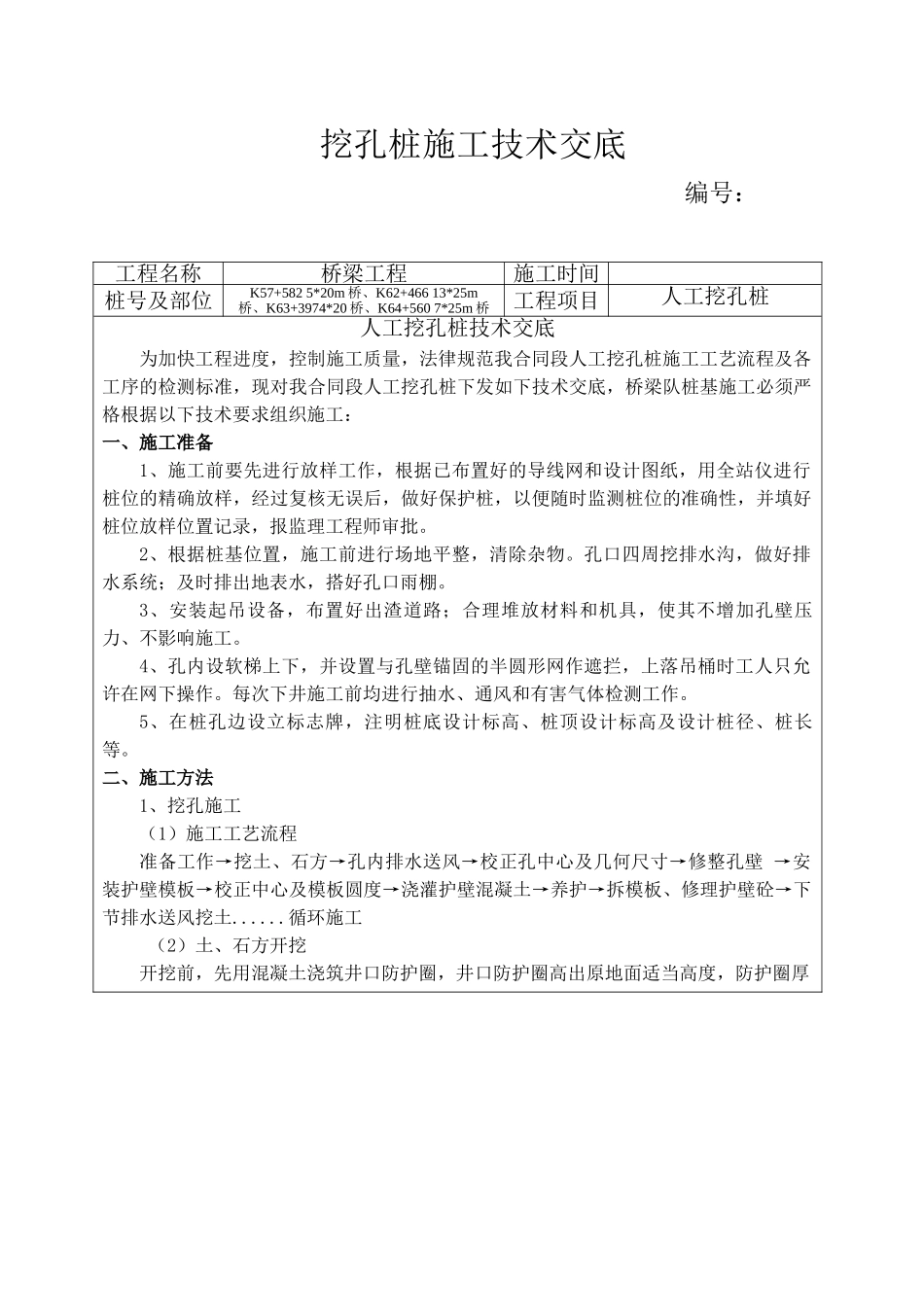

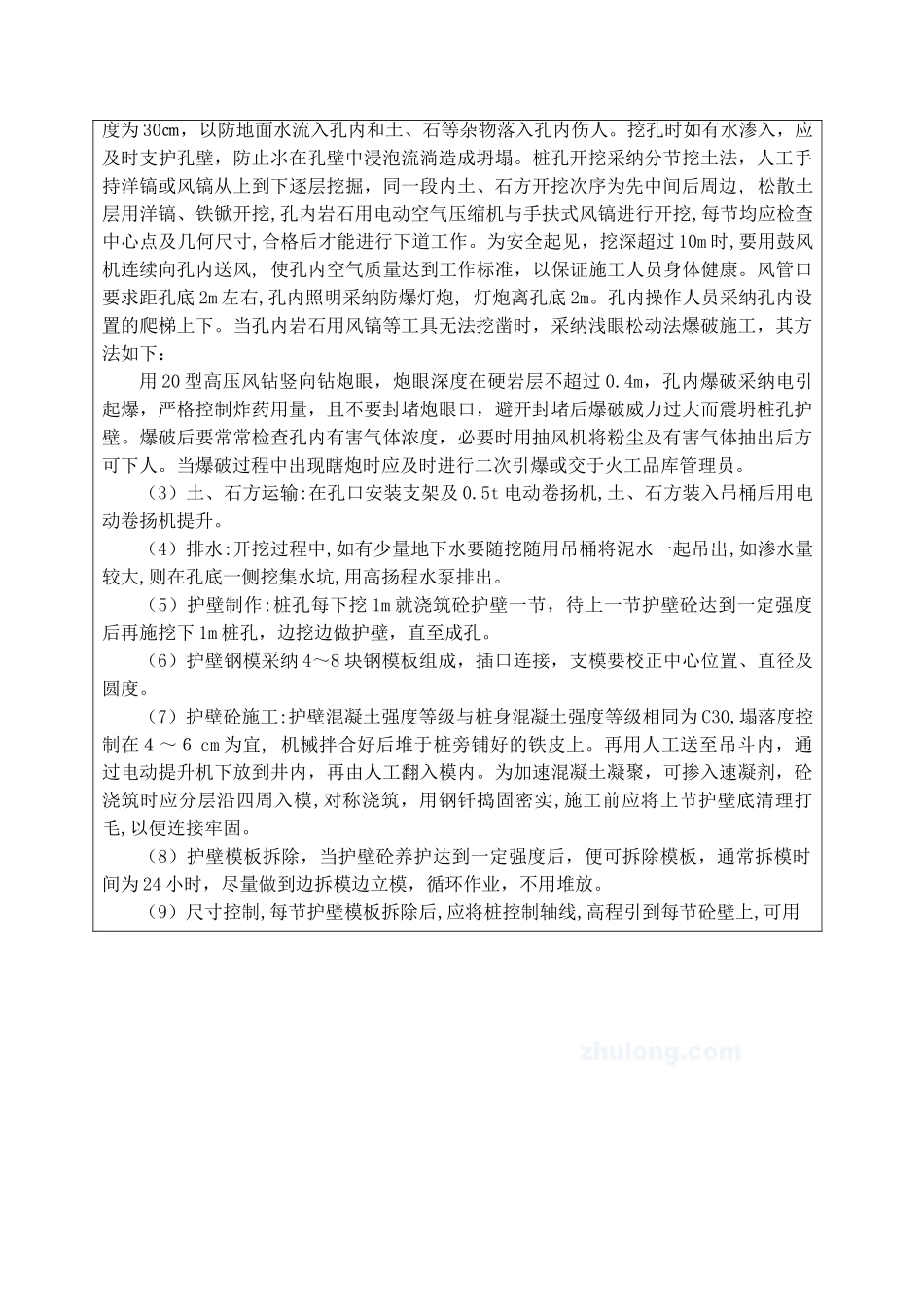

挖孔桩施工技术交底 编号：工程名称桥梁工程施工时间桩号及部位K57+582 5*20m 桥、K62+466 13*25m桥、K63+3974*20 桥、K64+560 7*25m 桥工程项目人工挖孔桩人工挖孔桩技术交底为加快工程进度，控制施工质量，法律规范我合同段人工挖孔桩施工工艺流程及各工序的检测标准，现对我合同段人工挖孔桩下发如下技术交底，桥梁队桩基施工必须严格根据以下技术要求组织施工：一、施工准备1、施工前要先进行放样工作，根据已布置好的导线网和设计图纸，用全站仪进行桩位的精确放样，经过复核无误后，做好保护桩，以便随时监测桩位的准确性，并填好桩位放样位置记录，报监理工程师审批。2、根据桩基位置，施工前进行场地平整，清除杂物。孔口四周挖排水沟，做好排水系统；及时排出地表水，搭好孔口雨棚。3、安装起吊设备，布置好出渣道路；合理堆放材料和机具，使其不增加孔壁压力、不影响施工。4、孔内设软梯上下，并设置与孔壁锚固的半圆形网作遮拦，上落吊桶时工人只允许在网下操作。每次下井施工前均进行抽水、通风和有害气体检测工作。5、在桩孔边设立标志牌，注明桩底设计标高、桩顶设计标高及设计桩径、桩长等。二、施工方法1、挖孔施工（1）施工工艺流程准备工作→挖土、石方→孔内排水送风→校正孔中心及几何尺寸→修整孔壁 →安装护壁模板→校正中心及模板圆度→浇灌护壁混凝土→养护→拆模板、修理护壁砼→下节排水送风挖土......循环施工 （2）土、石方开挖开挖前，先用混凝土浇筑井口防护圈，井口防护圈高出原地面适当高度，防护圈厚度为 30㎝，以防地面水流入孔内和土、石等杂物落入孔内伤人。挖孔时如有水渗入，应及时支护孔壁，防止氺在孔壁中浸泡流淌造成坍塌。桩孔开挖采纳分节挖土法，人工手持洋镐或风镐从上到下逐层挖掘，同一段内土、石方开挖次序为先中间后周边,松散土层用洋镐、铁锨开挖,孔内岩石用电动空气压缩机与手扶式风镐进行开挖,每节均应检查中心点及几何尺寸,合格后才能进行下道工作。为安全起见，挖深超过 10m 时,要用鼓风机连续向孔内送风, 使孔内空气质量达到工作标准，以保证施工人员身体健康。风管口要求距孔底 2m 左右,孔内照明采纳防爆灯炮, 灯炮离孔底 2m。孔内操作人员采纳孔内设置的爬梯上下。当孔内岩石用风镐等工具无法挖凿时，采纳浅眼松动法爆破施工，其方法如下：用 20 型高压风钻竖向钻炮眼，炮眼深度在硬岩层不超过 0.4m，孔内爆破采纳电引起爆，严格控制炸药用量，且不要封堵炮眼口，避...
