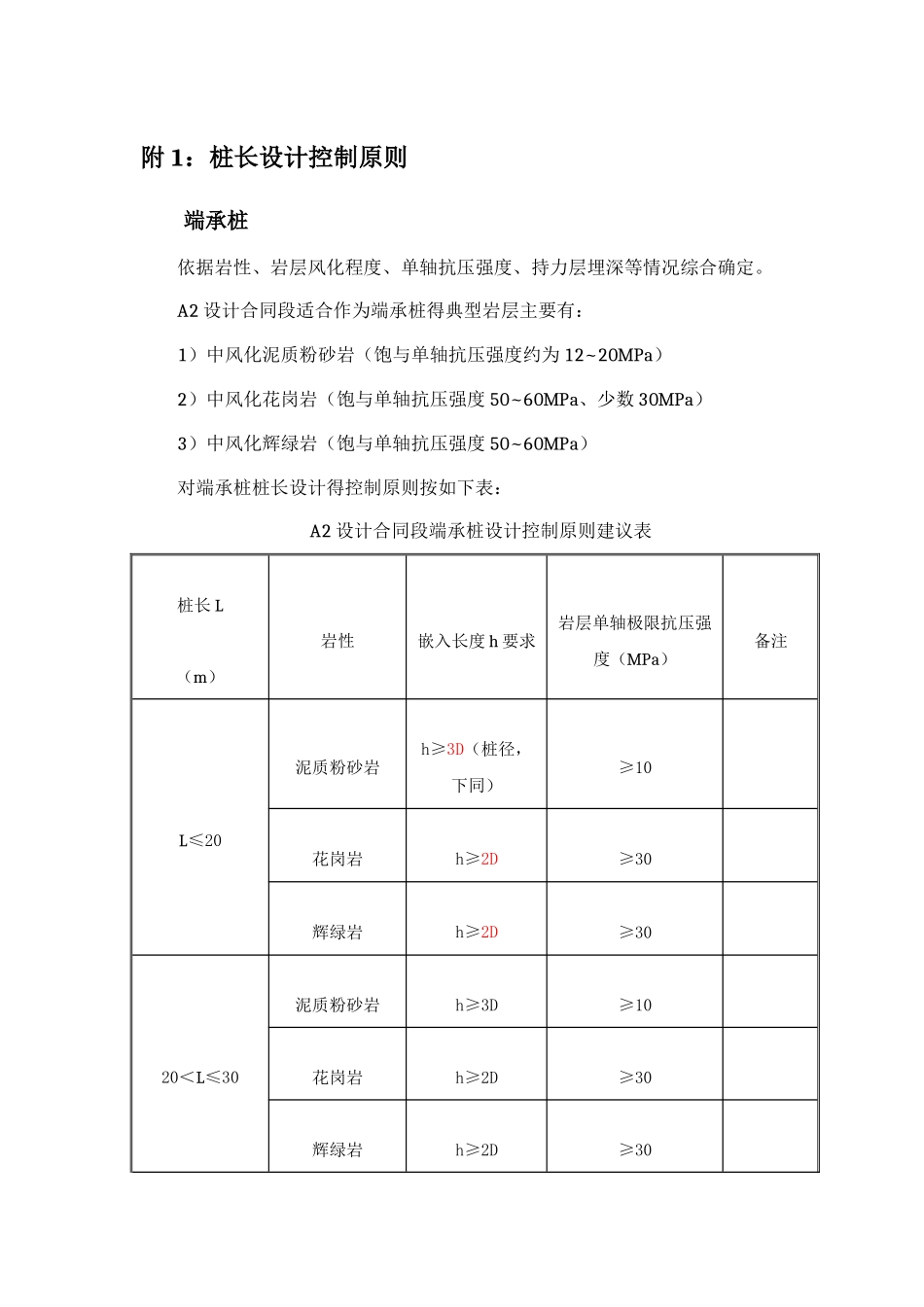

附 1：桩长设计控制原则端承桩依据岩性、岩层风化程度、单轴抗压强度、持力层埋深等情况综合确定。A2 设计合同段适合作为端承桩得典型岩层主要有：1）中风化泥质粉砂岩（饱与单轴抗压强度约为 12~20MPa）2）中风化花岗岩（饱与单轴抗压强度 50~60MPa、少数 30MPa）3）中风化辉绿岩（饱与单轴抗压强度 50~60MPa）对端承桩桩长设计得控制原则按如下表：A2 设计合同段端承桩设计控制原则建议表桩长 L（m）岩性嵌入长度 h 要求岩层单轴极限抗压强度（MPa）备注L≤20泥质粉砂岩h≥3D（桩径，下同）≥10花岗岩h≥2D≥30辉绿岩h≥2D≥3020＜L≤30泥质粉砂岩h≥3D≥10花岗岩h≥2D≥30辉绿岩h≥2D≥30L＞30泥质粉砂岩h≥2D≥10花岗岩h≥D≥30辉绿岩h≥D≥30另：最小桩长去 15m~18m，根据跨径、墩高取，跨径在 25m 以下（含25m）且墩高高度在 15m 以内取低值，跨径在 25m 以上或墩高超过 15m 取高值。注意：桩基嵌入岩层起算点按如下原则控制。基桩嵌岩深度示意图摩擦桩摩擦桩桩长计算应同时满足以下控制原则：1）桩端提供承载力所占桩底外力比重不超过 15%，即/R<15%。若超过 15%，桩端提供承载力值应取 15%*R。2）单桩轴向受压承载力容许值/R 控制在 110%左右，即承载力容许值较桩底外力富裕 10%左右。附 2：桩长设计控制原则桩基假如采纳端承桩1）桩端进入微风化岩，中风化泥质岩不能作为持力层2）桩端进入微风化泥质岩时：饱与单轴不能小于 10MPa，计算采纳 5MPa，要求桩基嵌入满足强度得微风化化岩层不小于 2D （ D 为 桩径），桩底以下完整基岩不小于 3d, 桩底沉渣厚度满足施工法律规范 要求。桩底岩石饱与单轴抗压强度标准值 frk>=10MPa ，设计根据嵌入不小于 3D 考虑。3）桩端进入非泥质砂岩时：饱与单轴不能小于 15MPa，计算采纳（饱与单轴/2，并且不大于 10MPa），要求桩基嵌入满足强度得中风化岩层不小于 2D （ D 为桩径） ，要求桩基嵌入满足强度得微风化岩层不小于 1 、 5D （ D 为桩径），桩底以下完整基岩不小于 3d, 桩底沉渣 厚度满足施工法律规范要求。桩底岩石饱与单轴抗压强度标准值frk>=15MPa，设计根据嵌入不小于 3D（微风化 2、5D）考虑。
