模拟电子技术第五版基础习题与解答

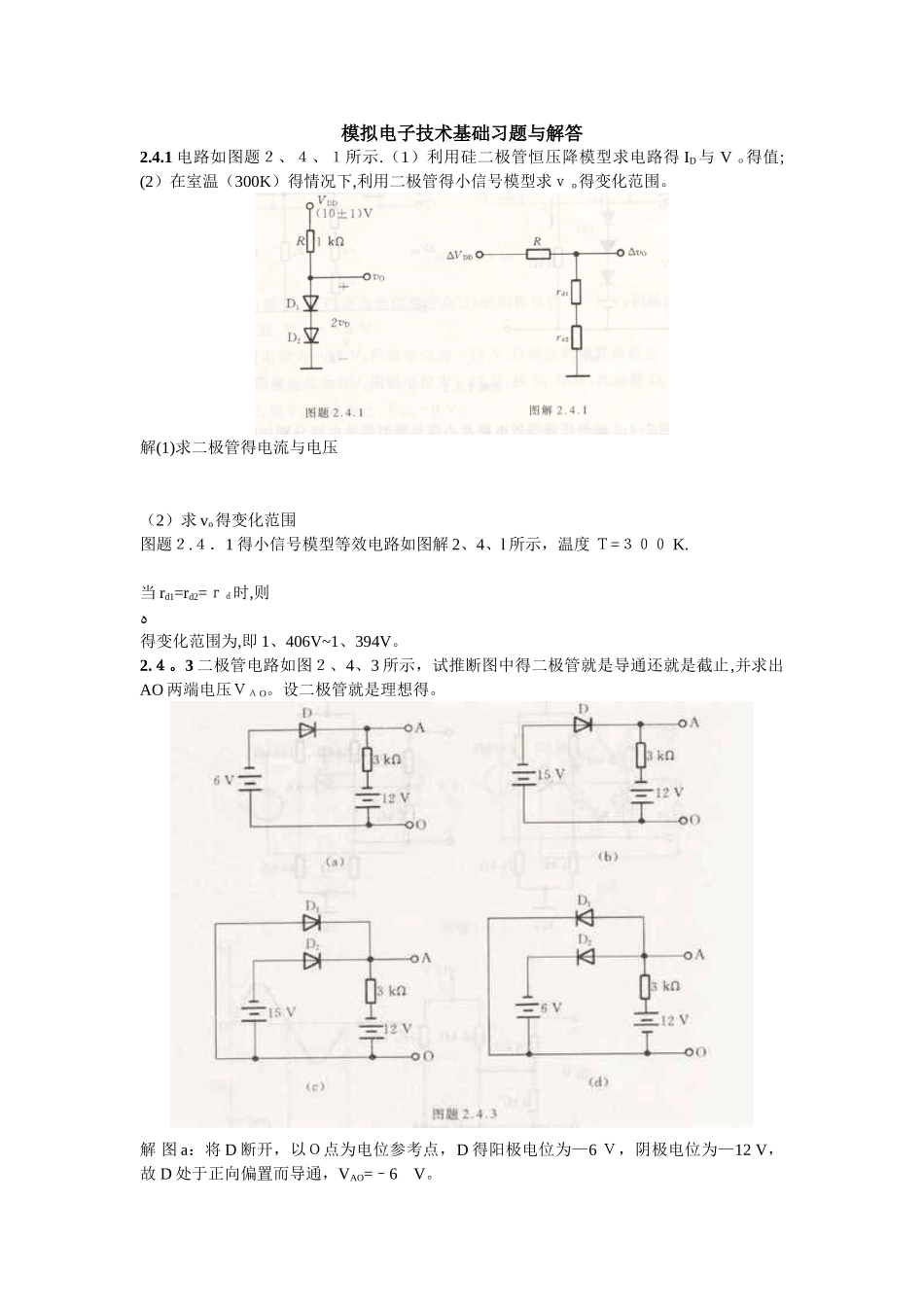

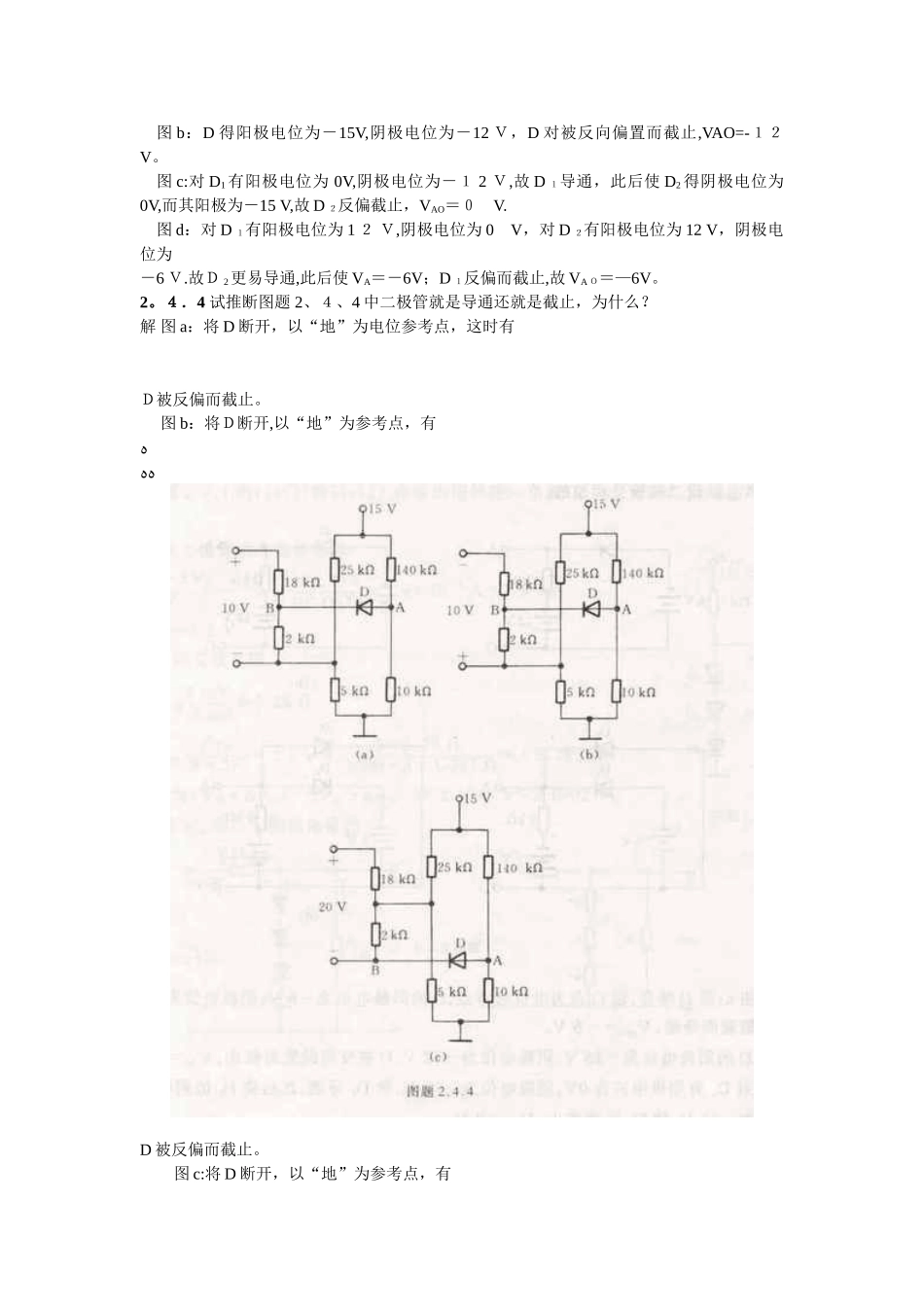

模拟电子技术基础习题与解答2.4.1 电路如图题２、４、１所示.（1）利用硅二极管恒压降模型求电路得 ID与 V ｏ得值;(2）在室温（300K）得情况下,利用二极管得小信号模型求ｖ o得变化范围。解(1)求二极管得电流与电压（2）求 vo得变化范围图题２.４．1 得小信号模型等效电路如图解 2、4、l 所示，温度 Ｔ=３００ K. 当 rd1=rd2=ｒｄ时,则ﻩ得变化范围为,即 1、406V~1、394V。2.４。3 二极管电路如图２、4、3 所示，试推断图中得二极管就是导通还就是截止,并求出AO 两端电压ＶＡ O。设二极管就是理想得。解 图 a：将 D 断开，以Ｏ点为电位参考点，D 得阳极电位为—6 Ｖ，阴极电位为—12 V，故 D 处于正向偏置而导通，VAO=–6 V。图 b：D 得阳极电位为－15V,阴极电位为－12 Ｖ，D 对被反向偏置而截止,VAO=-１２V。图 c:对 D1 有阳极电位为 0V,阴极电位为－１ 2 Ｖ,故 D １导通，此后使 D2 得阴极电位为 0V,而其阳极为－15 V,故 D ２反偏截止，VAO＝０ V.图 d：对 D １有阳极电位为 1 ２ Ｖ,阴极电位为 0 V，对 D ２有阳极电位为 12 V，阴极电位为－6 Ｖ.故Ｄ 2更易导通,此后使 VA＝－6V；D １反偏而截止,故 VA Ｏ＝—6V。2。４．4 试推断图题 2、４、4 中二极管就是导通还就是截止，为什么？解 图 a：将 D 断开，以“地”为电位参考点，这时有Ｄ被反偏而截止。 图 b：将Ｄ断开,以“地”为参考点，有ﻩﻩﻩD 被反偏而截止。图 c:将 D 断开，以“地”为参考点，有D 被正偏而导通.２。4．7 电路如图题２、4、7 所示，D １,D ２为硅二极管,当 vi= 6 s ｉ nωtV 时,试用恒压降模型与折线模型（V ｔ h=0、5 V,rD＝２０ 0Ω）分析输出电压 v ｏ得波形。 解 （1）恒压降等效电路法 当０＜|Ｖ i｜<０、7V 时，Ｄ１、D2均截止，v ｏ＝vi;当 vi≥０、７ V 时;D1导通，D2截止,vo ＝0.7V；当 vi≤０、7 Ｖ时，D2导通,D １截止,vo＝－０.7 Ｖ.ｖ i与 vo波形如图解 2.4。７ａ所示。（2）折线等效电路如图解 2．4。7b 所示，图中Ｖ th=0.５ V,rD=２００ Ω。当 0＜｜Vi｜<０.５ Ｖ时，Ｄ 1,D ２均截止,v ｏ=vi； vi≥0.5 Ｖ时，D １导通，Ｄ 2截止。vi≤-0、5 V时,D2导通，D1 截止.因此，当 vi≥0.5V 时有ﻩﻩ同理，vi≤－0、5V 时,可求出类似结果。vi与 vo波形如图解 2。4。７ c 所示。2.4.8 二极管电路如图题 2。4。8a ...
