模拟电子技术第五版基础习题和解答

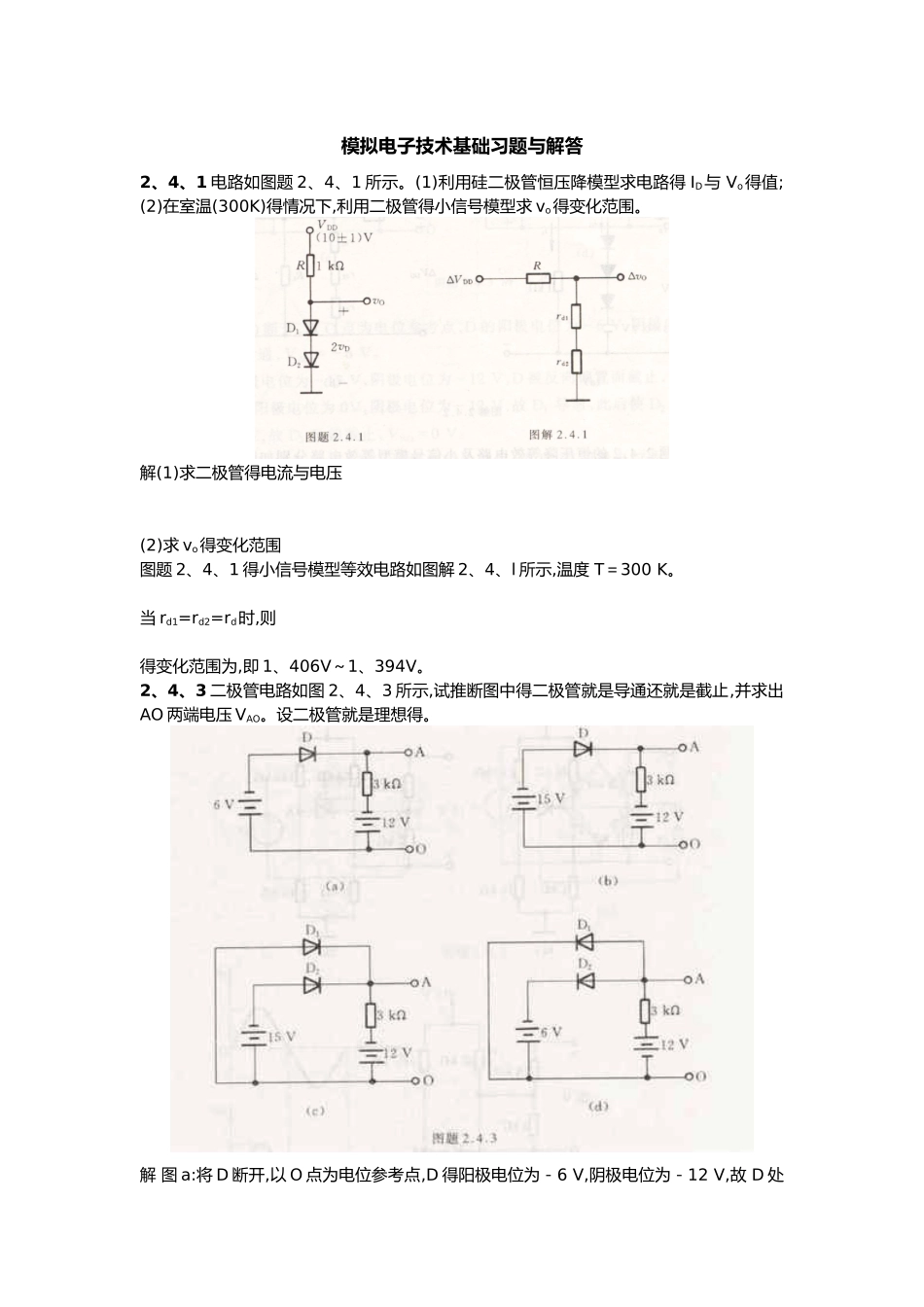

模拟电子技术基础习题与解答2、4、1 电路如图题 2、4、1 所示。(1)利用硅二极管恒压降模型求电路得 ID与 Vo得值;(2)在室温(300K)得情况下,利用二极管得小信号模型求 vo得变化范围。解(1)求二极管得电流与电压(2)求 vo得变化范围图题 2、4、1 得小信号模型等效电路如图解 2、4、l 所示,温度 T＝300 K。 当 rd1=rd2=rd时,则得变化范围为,即 1、406V～1、394V。2、4、3 二极管电路如图 2、4、3 所示,试推断图中得二极管就是导通还就是截止,并求出AO 两端电压 VAO。设二极管就是理想得。解 图 a:将 D 断开,以 O 点为电位参考点,D 得阳极电位为－6 V,阴极电位为－12 V,故 D 处于正向偏置而导通,VAO=–6 V。图 b:D 得阳极电位为－15V,阴极电位为－12V,D 对被反向偏置而截止,VAO＝－12V。图 c:对 D1有阳极电位为 0V,阴极电位为－12 V,故 D1导通,此后使 D2得阴极电位为 0V,而其阳极为－15 V,故 D2反偏截止,VAO=0 V。图 d:对 D1有阳极电位为 12 V,阴极电位为 0 V,对 D2有阳极电位为 12 V,阴极电位为－6V.故 D2更易导通,此后使 VA＝－6V;D1反偏而截止,故 VAO＝－6V。2、4、4 试推断图题 2、4、4 中二极管就是导通还就是截止,为什么？解 图 a:将 D 断开,以“地”为电位参考点,这时有D 被反偏而截止。 图 b:将 D 断开,以“地”为参考点,有D 被反偏而截止。图 c:将 D 断开,以“地”为参考点,有D 被正偏而导通。2、4、7 电路如图题 2、4、7 所示,D1,D2为硅二极管,当 vi＝ 6 sinωtV 时,试用恒压降模型与折线模型(Vth＝0、5 V,rD＝200Ω)分析输出电压 vo得波形。 解 (1)恒压降等效电路法 当 0＜|Vi|＜0、7V 时,D1、D2均截止,vo＝vi;当 vi≥0、7V 时;D1导通,D2截止,vo ＝0. 7V;当 vi≤0、7V 时,D2导通,D1截止,vo＝－0.7V。vi与 vo波形如图解 2、4、7a 所示。(2)折线等效电路如图解 2、4、7b 所示,图中 Vth＝0.5V,rD＝200Ω。当 0＜|Vi|＜0.5 V 时,D1,D 2均截止,vo=vi; vi≥0.5V 时,D1导通,D2截止。vi≤－0、5 V 时,D2导通,D1 截止。因此,当 vi≥0.5V 时有同理,vi≤－0、5V 时,可求出类似结果。vi与 vo波形如图解 2.4.7c 所示。2、4、8 二极管电路如图题 2.4.8a 所示,设输入电压 vI(t)波形如图 b 所示,在 0＜t＜5ms 得时间间隔内,试绘出 vo(t)得波形,设二极管就是理想得。解 vI(t)＜6V 时,D 截止,vo(t)＝6V;vI(t)≥6V 时,D 导...
