模板工程技术交底6

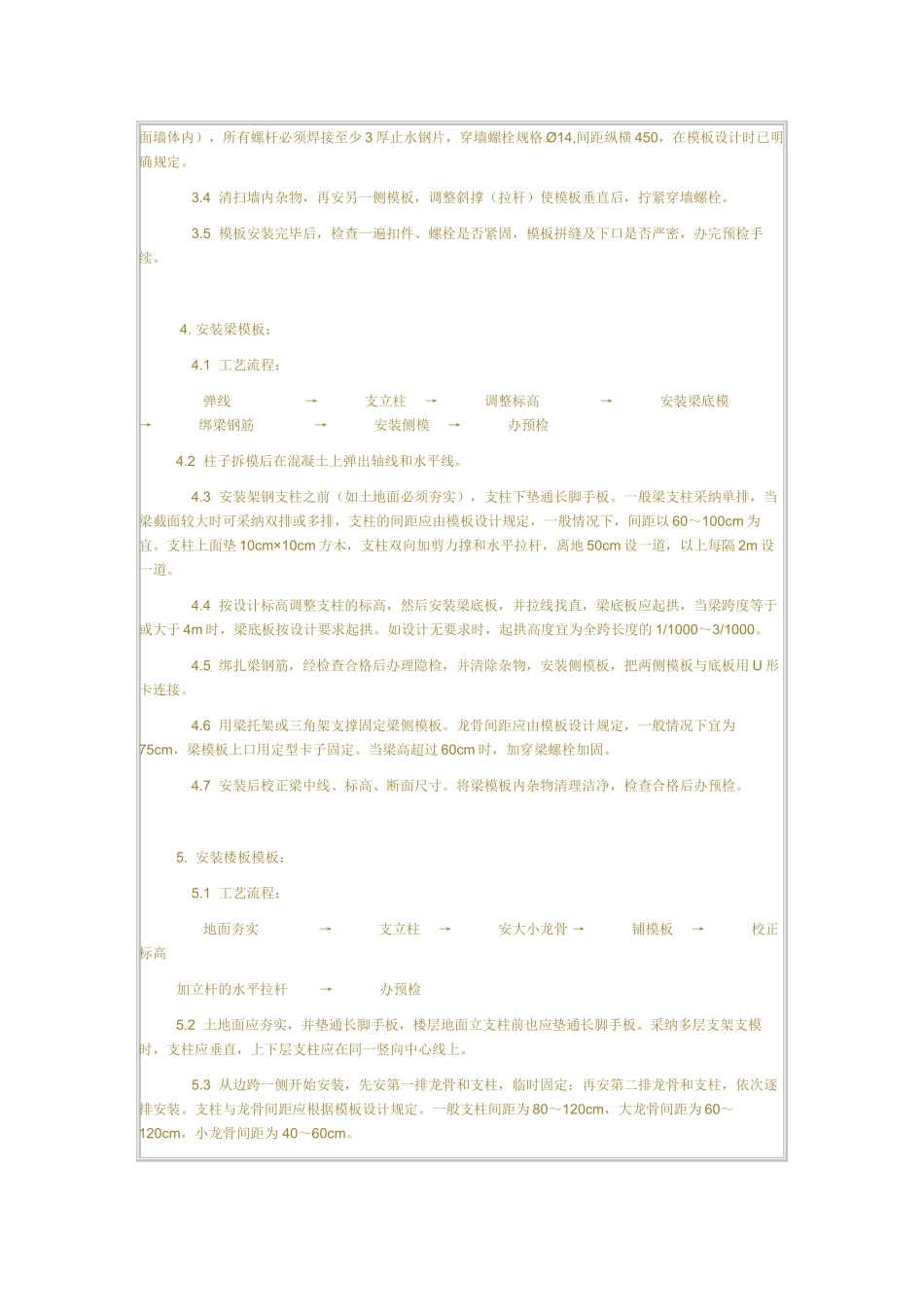

页号： 技术交底记录 通－6 工 程 名 称上海市轨道交通７＃线工程昌平路站工程部位名称车站工程工序名称模板工程技术交底 交底内容： 1．施工前应对施工图纸、施组、法律规范等相关文件进行学习讨论，熟悉施工程序和施工要求，对施工现场环境要有一定的了解，了解施工进度。 2.安装柱模板： 2.1 工艺流程： 弹柱位置线 → 抹找平层作定位墩 → 安装柱模板 → 安柱箍 → 办预检2.2 如柱模板底高低差较大，应按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者根据放线位置，在柱四边离地 5～8cm 处的主筋上焊接支杆，从四面顶住模板，以防止位移。 2.3 安装柱模板：通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱。模板按柱子大小，预拼成一面一片（一面的一边带一个角膜），或两面一片，就位后先用铅丝与主筋绑扎临时固定，用U 形卡将两侧模板连接卡紧，安装完两面再安另外两面模板。 2.4 安装柱箍：柱箍可用角钢、钢管等制成，采纳木模板时可用螺栓、方木制作钢木箍。柱箍应根据拉模尺寸、侧压力大小，在模板设计中确定柱箍尺寸间距。 2.5 安装柱模的拉杆或斜撑：柱模每边设 2 根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角直为 45°，预埋的钢筋环与柱距离宜为 3/4柱高。 2.6 将柱模内清理洁净，封闭清理口，办理柱模预检。 3.安装墙模板： 3.1 工艺流程： 弹线 → 安门洞口模板 → 安一侧模板 → 安另一侧模板 → 调整固定 → 办预检 3.2 按位置线安装门洞模板，下预埋件。 3.3 把预先拼装好的一面模板按位置线就位，然后安装拉杆或斜撑，安塑料套管和穿墙螺栓（东面墙体内），所有螺杆必须焊接至少 3 厚止水钢片，穿墙螺栓规格 Ø14,间距纵横 450，在模板设计时已明确规定。 3.4 清扫墙内杂物，再安另一侧模板，调整斜撑（拉杆）使模板垂直后，拧紧穿墙螺栓。 3.5 模板安装完毕后，检查一遍扣件、螺栓是否紧固，模板拼缝及下口是否严密，办完预检手续。 4. 安装梁模板： 4.1 工艺流程： 弹线 → 支立柱 → 调整标高 → 安装梁底模 → 绑梁钢筋 → 安装侧模 → 办预检 4.2 柱子拆模后在混凝土上弹出轴线和水平线。 4.3 安装架钢支柱之前（如土地面必须夯实），支柱下垫通长脚手板。一般梁支柱采纳单排，当梁截面较大时可采纳双排或多排，支柱的间...
