毕业设计-基于51单片机的红外遥控电风扇控制系统设计VIP专享

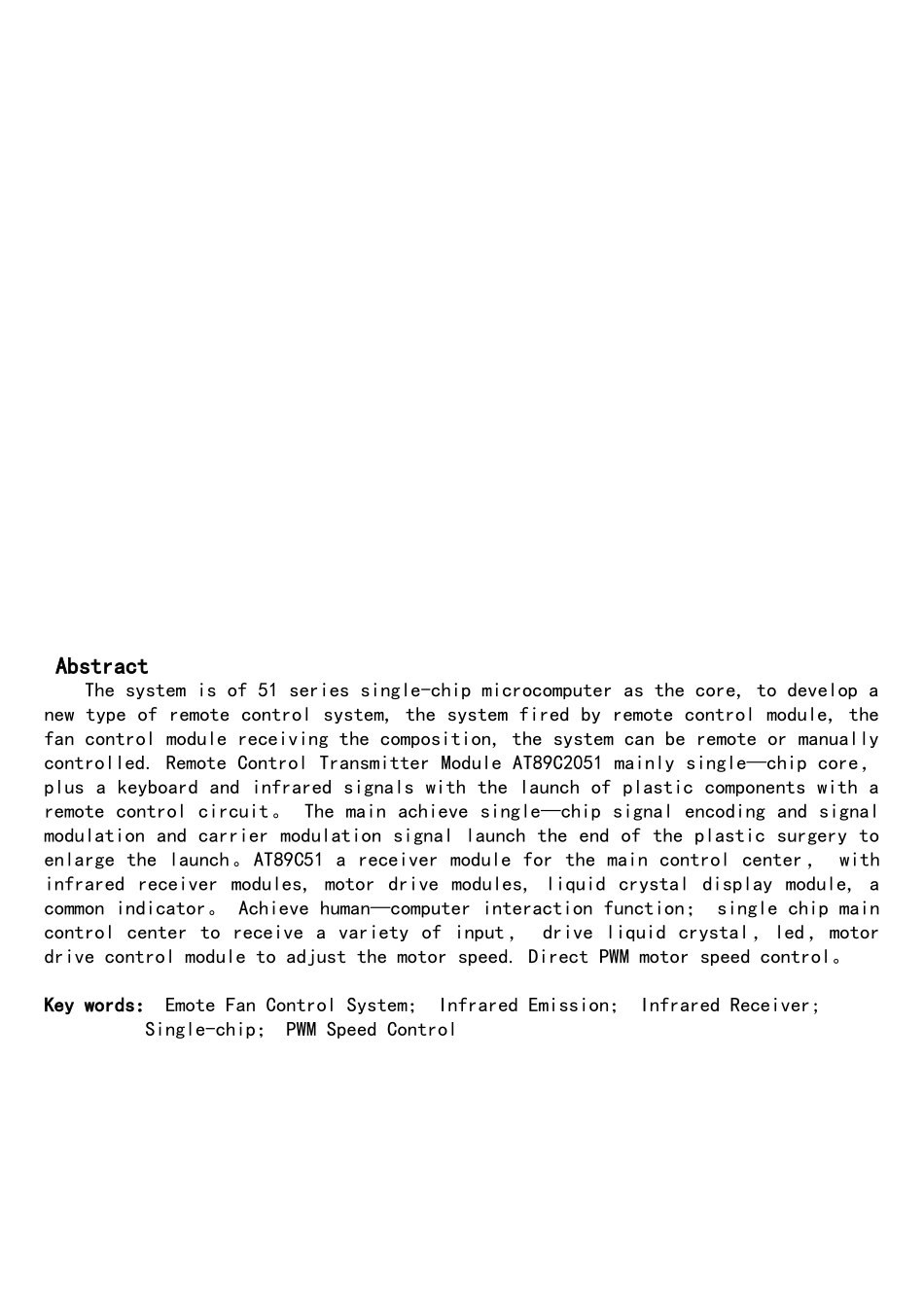

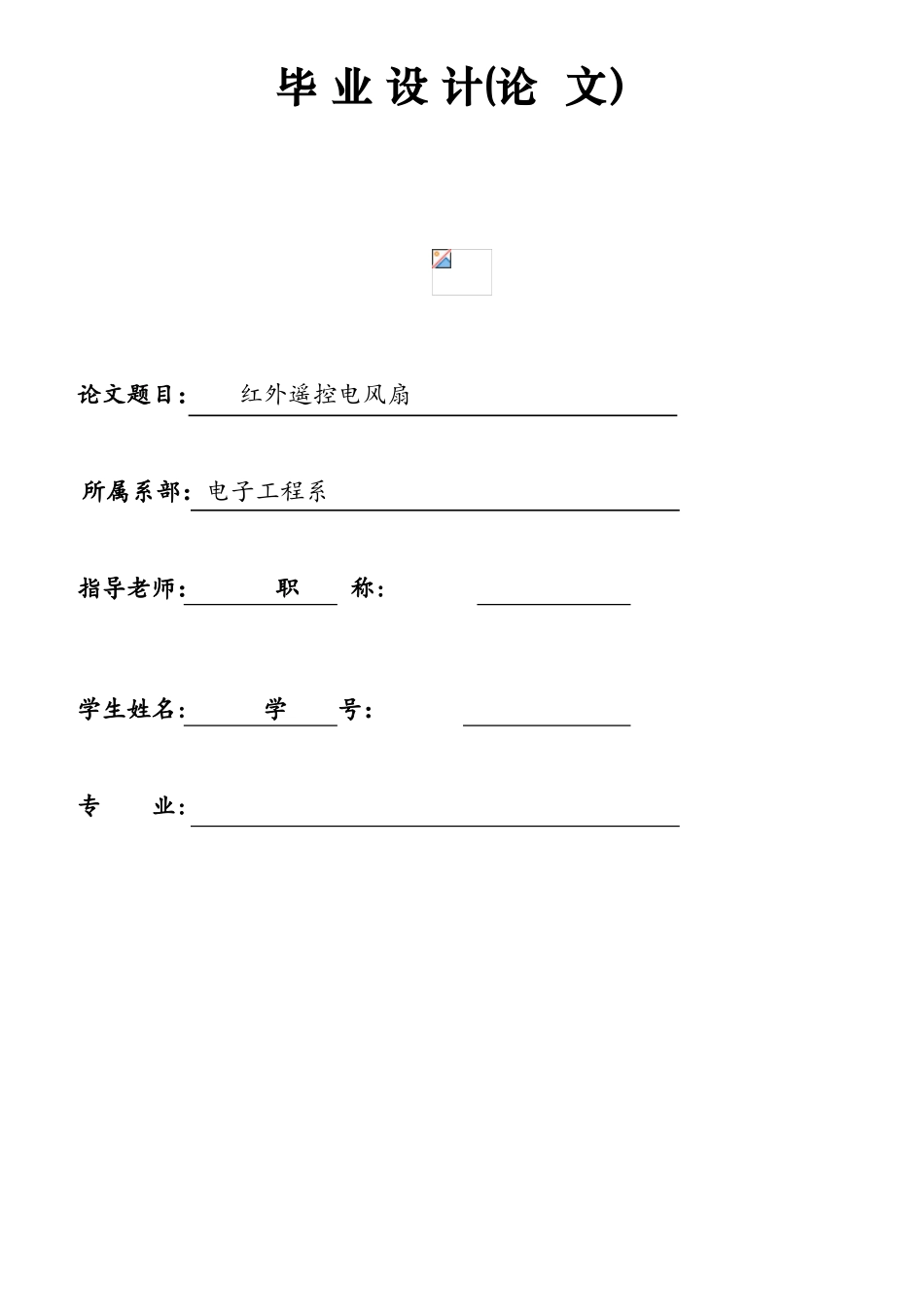

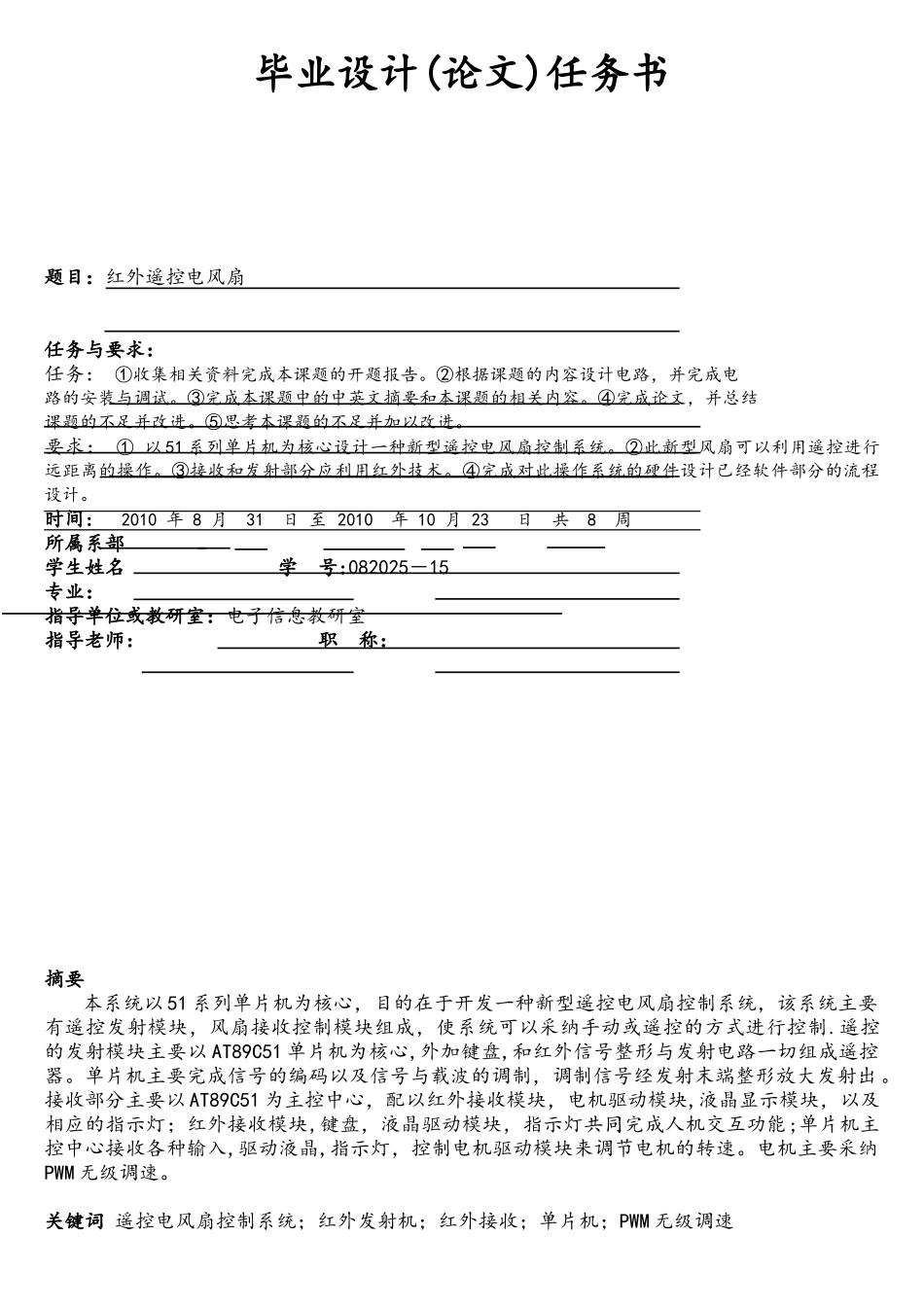

毕 业 设 计(论 文）论文题目： 红外遥控电风扇 所属系部：电子工程系指导老师： 职 称: 学生姓名: 学 号： 专 业:毕业设计(论文)任务书题目：红外遥控电风扇任务与要求：任务： ①收集相关资料完成本课题的开题报告。②根据课题的内容设计电路，并完成电路的安装与调试。③完成本课题中的中英文摘要和本课题的相关内容。④完成论文，并总结课题的不足并改进。⑤思考本课题的不足并加以改进。要求： ① 以 51 系列单片机为核心设计一种新型遥控电风扇控制系统。②此新型风扇可以利用遥控进行远距离的操作。③接收和发射部分应利用红外技术。④完成对此操作系统的硬件设计已经软件部分的流程设计。时间: 2010 年 8 月 31 日 至 2010 年 10 月 23 日 共 8 周所属系部学生姓名 学 号:082025－15专业： 指导单位或教研室：电子信息教研室指导老师： 职 称：摘要本系统以 51 系列单片机为核心，目的在于开发一种新型遥控电风扇控制系统，该系统主要有遥控发射模块，风扇接收控制模块组成，使系统可以采纳手动或遥控的方式进行控制.遥控的发射模块主要以 AT89C51 单片机为核心,外加键盘,和红外信号整形与发射电路一切组成遥控器。单片机主要完成信号的编码以及信号与载波的调制，调制信号经发射末端整形放大发射出 。接收部分主要以 AT89C51 为主控中心，配以红外接收模块，电机驱动模块,液晶显示模块，以及相应的指示灯；红外接收模块,键盘，液晶驱动模块，指示灯共同完成人机交互功能;单片机主控中心接收各种输入,驱动液晶,指示灯，控制电机驱动模块来调节电机的转速。电机主要采纳PWM 无级调速。关键词 遥控电风扇控制系统；红外发射机；红外接收；单片机；PWM 无级调速AbstractThe system is of 51 series single-chip microcomputer as the core, to develop a new type of remote control system, the system fired by remote control module, the fan control module receiving the composition, the system can be remote or manually controlled. Remote Control Transmitter Module AT89C2051 mainly single—chip core， plus a keyboard and infrared signals with the launch of plastic components with a remote control circuit。 The main achieve single—chip signal encoding and signal modulation...
