民和县官亭镇喇家遗址三级公路工程监理大纲

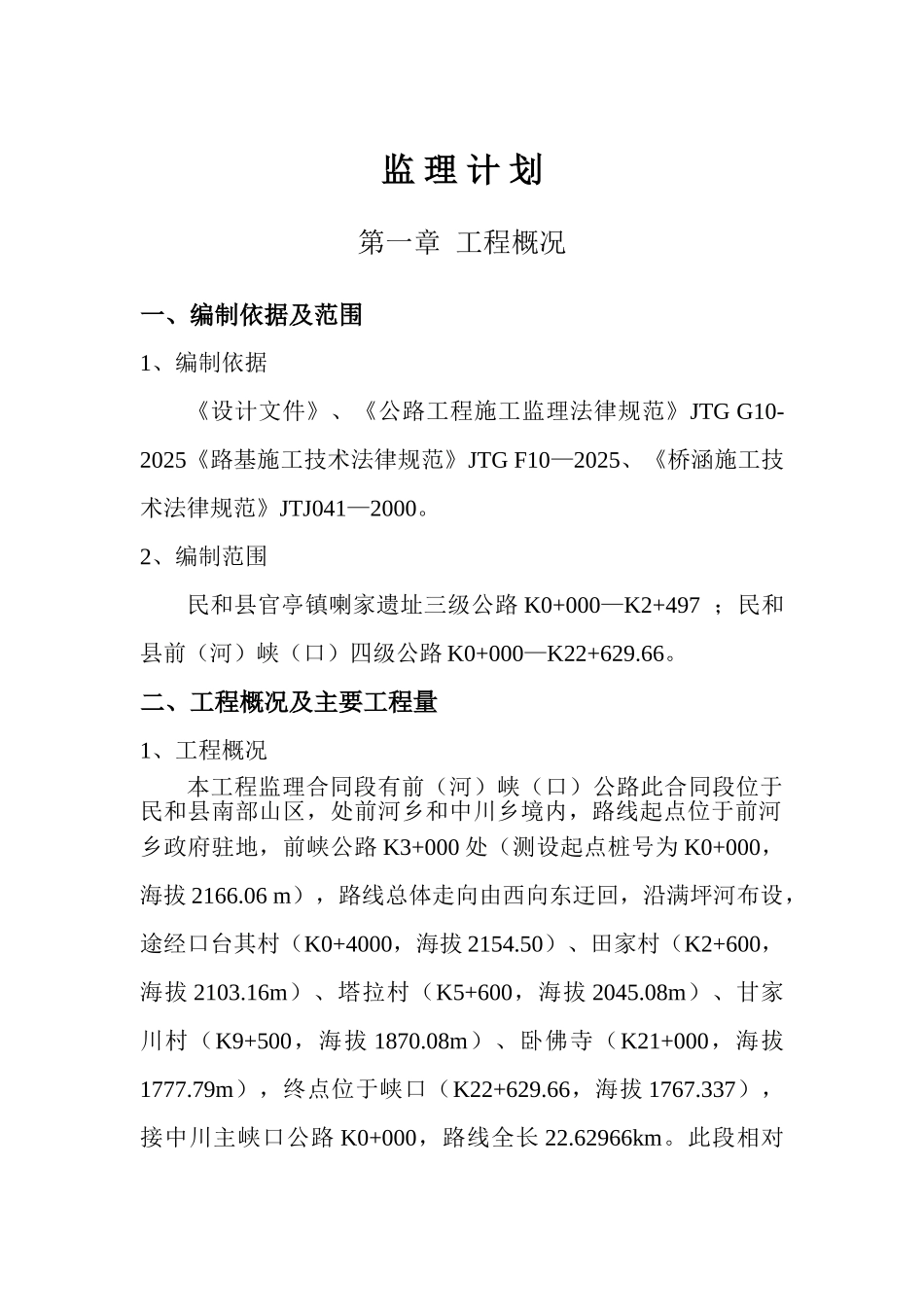

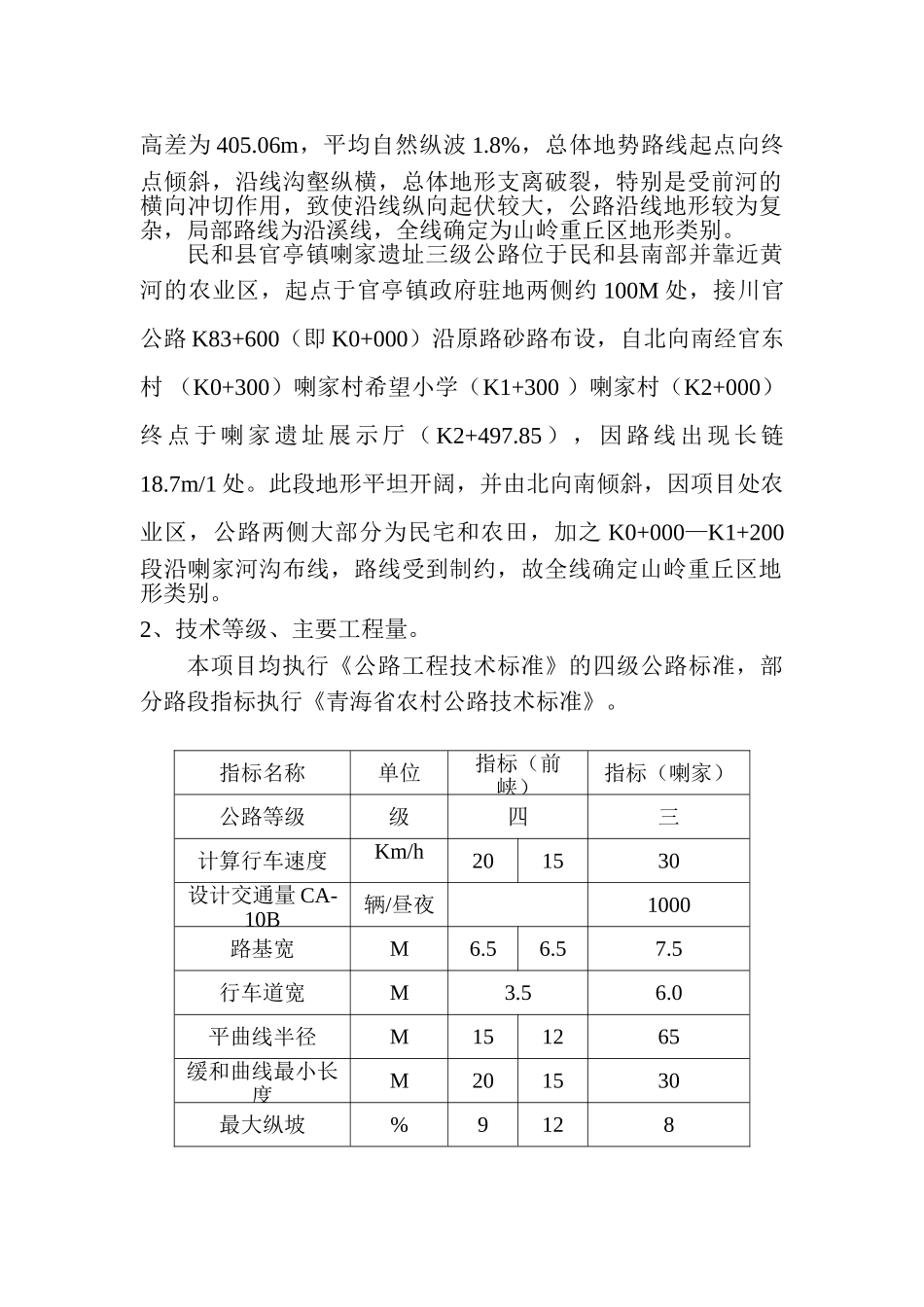

监 理 计 划第一章 工程概况一、编制依据及范围1、编制依据 《设计文件》、《公路工程施工监理法律规范》JTG G10-2025《路基施工技术法律规范》JTG F10—2025、《桥涵施工技术法律规范》JTJ041—2000。2、编制范围民和县官亭镇喇家遗址三级公路 K0+000—K2+497 ；民和县前（河）峡（口）四级公路 K0+000—K22+629.66。二、工程概况及主要工程量 1、工程概况本工程监理合同段有前（河）峡（口）公路此合同段位于民和县南部山区，处前河乡和中川乡境内，路线起点位于前河乡政府驻地，前峡公路 K3+000 处（测设起点桩号为 K0+000，海拔 2166.06 m），路线总体走向由西向东迂回，沿满坪河布设，途经口台其村（K0+4000，海拔 2154.50）、田家村（K2+600，海拔 2103.16m）、塔拉村（K5+600，海拔 2045.08m）、甘家川村（K9+500，海拔 1870.08m）、卧佛寺（K21+000，海拔1777.79m），终点位于峡口（K22+629.66，海拔 1767.337），接中川主峡口公路 K0+000，路线全长 22.62966km。此段相对高差为 405.06m，平均自然纵波 1.8%，总体地势路线起点向终点倾斜，沿线沟壑纵横，总体地形支离破裂，特别是受前河的横向冲切作用，致使沿线纵向起伏较大，公路沿线地形较为复杂，局部路线为沿溪线，全线确定为山岭重丘区地形类别。民和县官亭镇喇家遗址三级公路位于民和县南部并靠近黄河的农业区，起点于官亭镇政府驻地两侧约 100M 处，接川官公路 K83+600（即 K0+000）沿原路砂路布设，自北向南经官东村 （K0+300）喇家村希望小学（K1+300 ）喇家村（K2+000）终 点 于 喇 家 遗 址 展 示 厅 （ K2+497.85 ） ， 因 路 线 出 现 长 链18.7m/1 处。此段地形平坦开阔，并由北向南倾斜，因项目处农业区，公路两侧大部分为民宅和农田，加之 K0+000—K1+200段沿喇家河沟布线，路线受到制约，故全线确定山岭重丘区地形类别。2、技术等级、主要工程量。本项目均执行《公路工程技术标准》的四级公路标准，部分路段指标执行《青海省农村公路技术标准》。 指标名称单位指标（前峡）指标（喇家）公路等级级四三计算行车速度Km/h201530设计交通量 CA-10B辆/昼夜1000路基宽M6.56.57.5行车道宽M3.56.0平曲线半径M151265缓和曲线最小长度M201530最大纵坡%9128最小坡长M6040100设计荷载级公路Ⅱ级合同段主要工程量：前（河）峡（口）公路（挖土方 19552.4 M3、利用土方1763.9 M3 借 土 填 方 10695.6 M3 中 桥 27...
