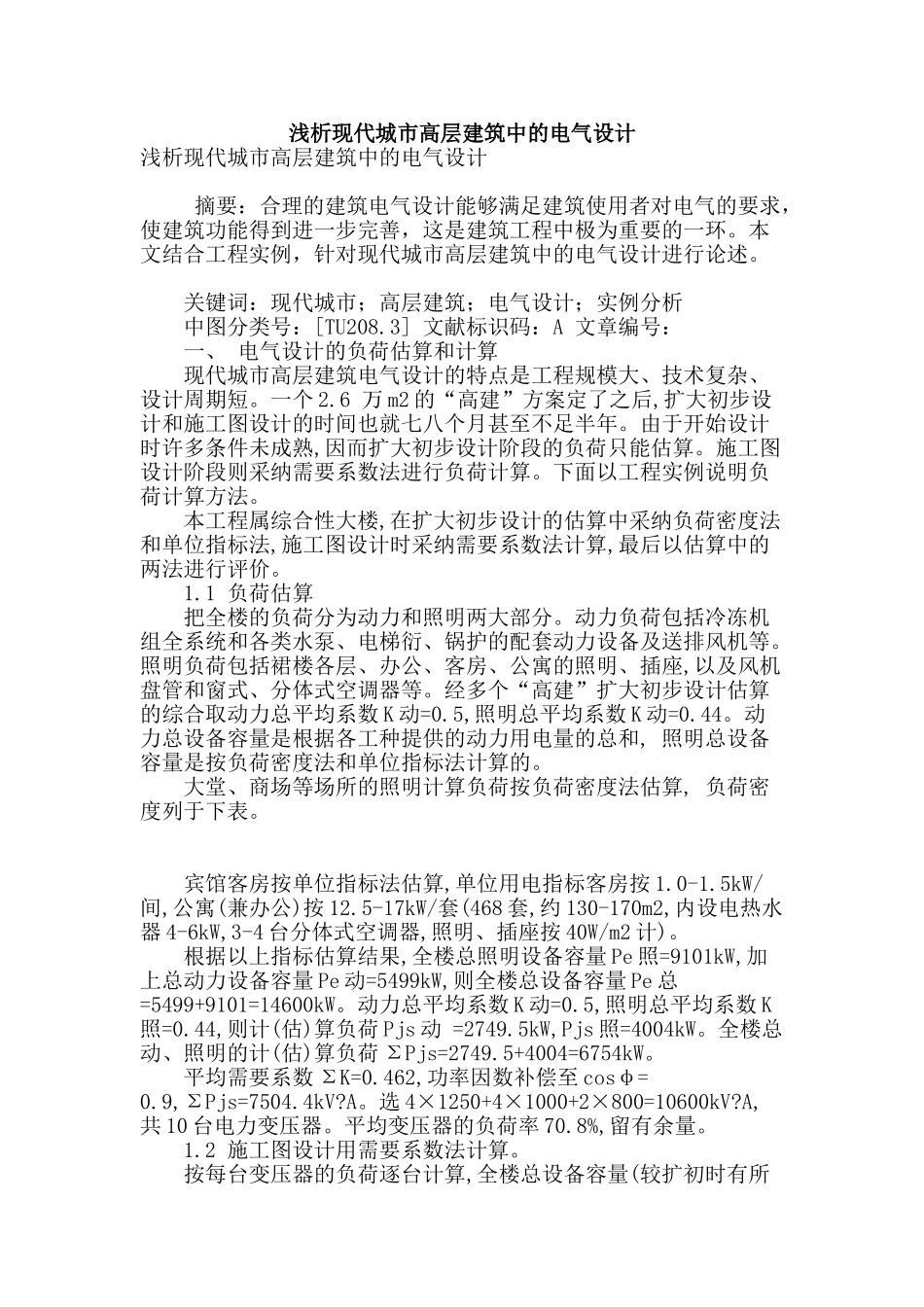

浅析现代城市高层建筑中的电气设计

浅析现代城市高层建筑中的电气设计浅析现代城市高层建筑中的电气设计 摘要：合理的建筑电气设计能够满足建筑使用者对电气的要求，使建筑功能得到进一步完善，这是建筑工程中极为重要的一环。本文结合工程实例，针对现代城市高层建筑中的电气设计进行论述。 关键词：现代城市；高层建筑；电气设计；实例分析 中图分类号：[TU208.3] 文献标识码：A 文章编号： 一、 电气设计的负荷估算和计算 现代城市高层建筑电气设计的特点是工程规模大、技术复杂、设计周期短。一个 2.6 万 m2 的“高建”方案定了之后,扩大初步设计和施工图设计的时间也就七八个月甚至不足半年。由于开始设计时许多条件未成熟,因而扩大初步设计阶段的负荷只能估算。施工图设计阶段则采纳需要系数法进行负荷计算。下面以工程实例说明负荷计算方法。 本工程属综合性大楼,在扩大初步设计的估算中采纳负荷密度法和单位指标法,施工图设计时采纳需要系数法计算,最后以估算中的两法进行评价。 1.1 负荷估算 把全楼的负荷分为动力和照明两大部分。动力负荷包括冷冻机组全系统和各类水泵、电梯衍、锅护的配套动力设备及送排风机等。照明负荷包括裙楼各层、办公、客房、公寓的照明、插座,以及风机盘管和窗式、分体式空调器等。经多个“高建”扩大初步设计估算的综合取动力总平均系数 K 动=0.5,照明总平均系数 K 动=0.44。动力总设备容量是根据各工种提供的动力用电量的总和, 照明总设备容量是按负荷密度法和单位指标法计算的。 大堂、商场等场所的照明计算负荷按负荷密度法估算, 负荷密度列于下表。 宾馆客房按单位指标法估算,单位用电指标客房按 1.0-1.5kW/间,公寓(兼办公)按 12.5-17kW/套(468 套,约 130-170m2,内设电热水器 4-6kW,3-4 台分体式空调器,照明、插座按 40W/m2 计)。 根据以上指标估算结果,全楼总照明设备容量 Pe 照=9101kW,加上总动力设备容量 Pe 动=5499kW,则全楼总设备容量 Pe 总=5499+9101=14600kW。动力总平均系数 K 动=0.5,照明总平均系数 K照=0.44,则计(估)算负荷 Pjs 动 =2749.5kW,Pjs 照=4004kW。全楼总动、照明的计(估)算负荷 ΣPjs=2749.5+4004=6754kW。 平均需要系数 ΣK=0.462,功率因数补偿至 cosφ= 0.9,ΣPjs=7504.4kV?A。选 4×1250+4×1000+2×800=10600kV?A,共 10 台电力变压器。平均变压器的负荷率 70.8%,留有余量。 1.2 施工图设计用需要系数法计算。 按每台变压器的负荷逐台计算,全楼总设备容...
