浅谈电缆头的制作

浅谈电缆头的制作_第1页
1/4

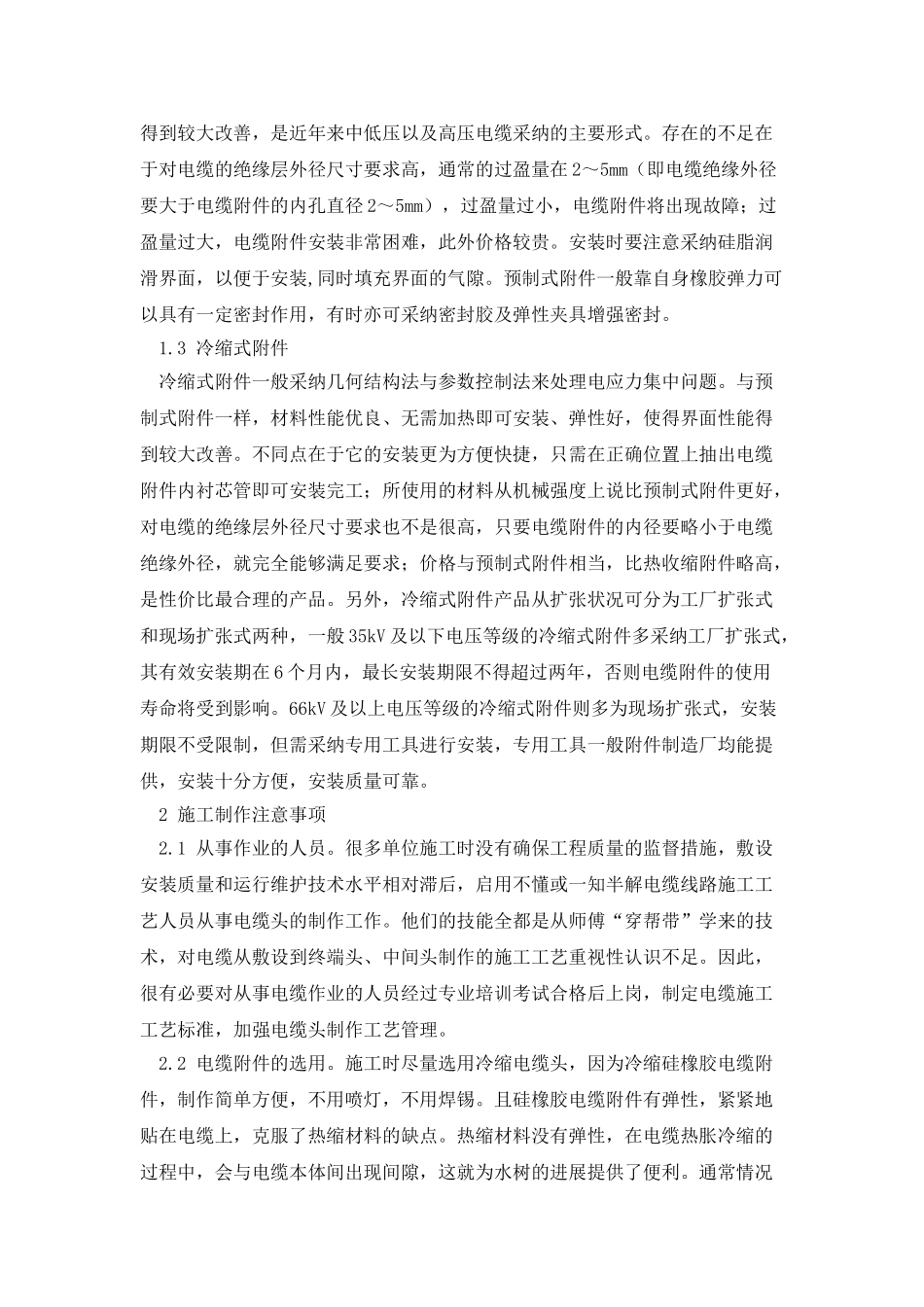

浅谈电缆头的制作_第2页
2/4

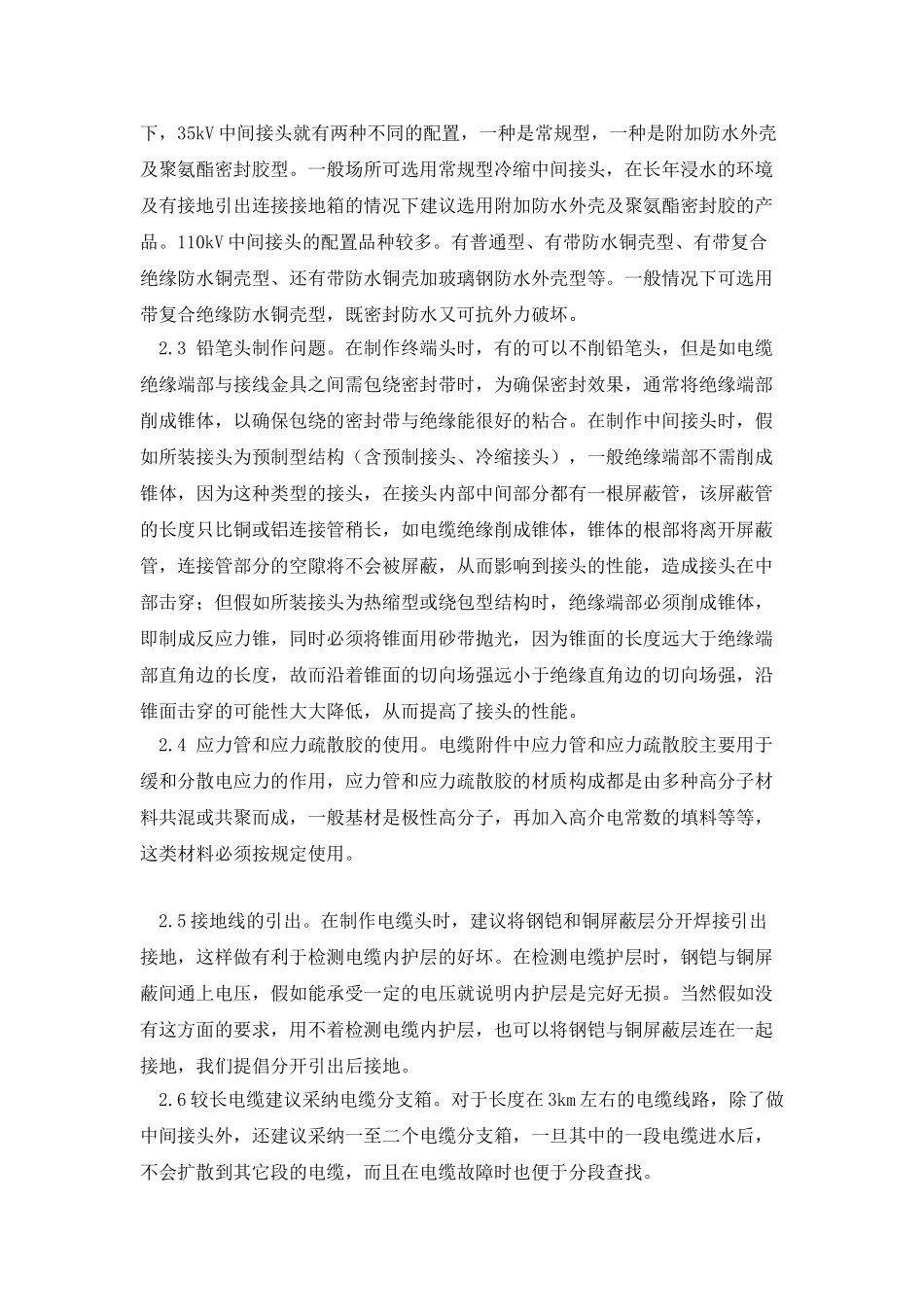

浅谈电缆头的制作_第3页
3/4
浅谈电缆头的制作谈高压电力电缆终端头与中间接头的制作注意事项 摘要:众所周知,电力电缆附件是电缆线路中绝缘结构相对薄弱、容易发生运行故障的部分,制作时要求十分严细。本文指出了电力电缆终端头与中间接头了制作中常常忽视的问题,针对这些问题进行描述和分析,提出了制作时应注意的几点事项及解决办法。 关键词:电力电缆;制作;注意事项 0 前言 电力电缆在制造、敷设施工、运行维护过程中,不可避开地会出现产品质量、过负荷运行、外力破坏以及终端头与中间接头制作不法律规范等问题,这些都是导致电缆线路发生运行故障的直接原因。尤其电缆终端头与中间接头是电缆线路中绝缘结构相对薄弱、容易出现故障的部位。运行管理经验说明,很多事故都暴露了我们在电缆线路的工程管理和质量管理上存在众多问题。因此很有必要去仔细讨论电缆的敷设、电缆终端头与中间接头的制作事项等问题,从而确保电缆长周期安全运行。 1 不同电缆附件的比较 1.1 热缩电缆附件 热缩电缆附件主要靠应力管来处理电应力集中问题,亦即采纳参数控制法缓解电场应力集中。应力管是一种体积电阻率适中,介电常数较大的特别电性参数的热收缩管,利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。其使用中关键技术问题是要注意用硅脂填充电缆绝缘半导电层断口处的气隙以排除气体,达到减小局部放电的目的。交联电缆因内应力处理不良时在运行中会发生较大收缩,因而在安装附件时 注意应力管与绝缘屏蔽搭盖不少于 20mm,以防收缩时应力管与绝缘屏蔽脱离。热收缩附件因弹性较小,运行中热胀冷缩时可能使界面产生气隙,因此密封技术很重要,以防止潮气浸入。 1.2 预制式附件 预制式附件主要采纳几何结构法即应力锥来处理应力集中问题。其主要优点是材料性能优良,安装简便快捷,无需加热即可安装,弹性好,使得界面性能得到较大改善,是近年来中低压以及高压电缆采纳的主要形式。存在的不足在于对电缆的绝缘层外径尺寸要求高,通常的过盈量在 2~5mm(即电缆绝缘外径要大于电缆附件的内孔直径 2~5mm),过盈量过小,电缆附件将出现故障;过盈量过大,电缆附件安装非常困难,此外价格较贵。安装时要注意采纳硅脂润滑界面,以便于安装,同时填充界面的气隙。预制式附件一般靠自身橡胶弹力可以具有一定密封作用,有时亦可采纳密封胶及弹性夹具增强密封。 1.3 冷缩式附件 冷缩式附件一般采纳几何结构法与参数控制法来处理电应力集中问题...
