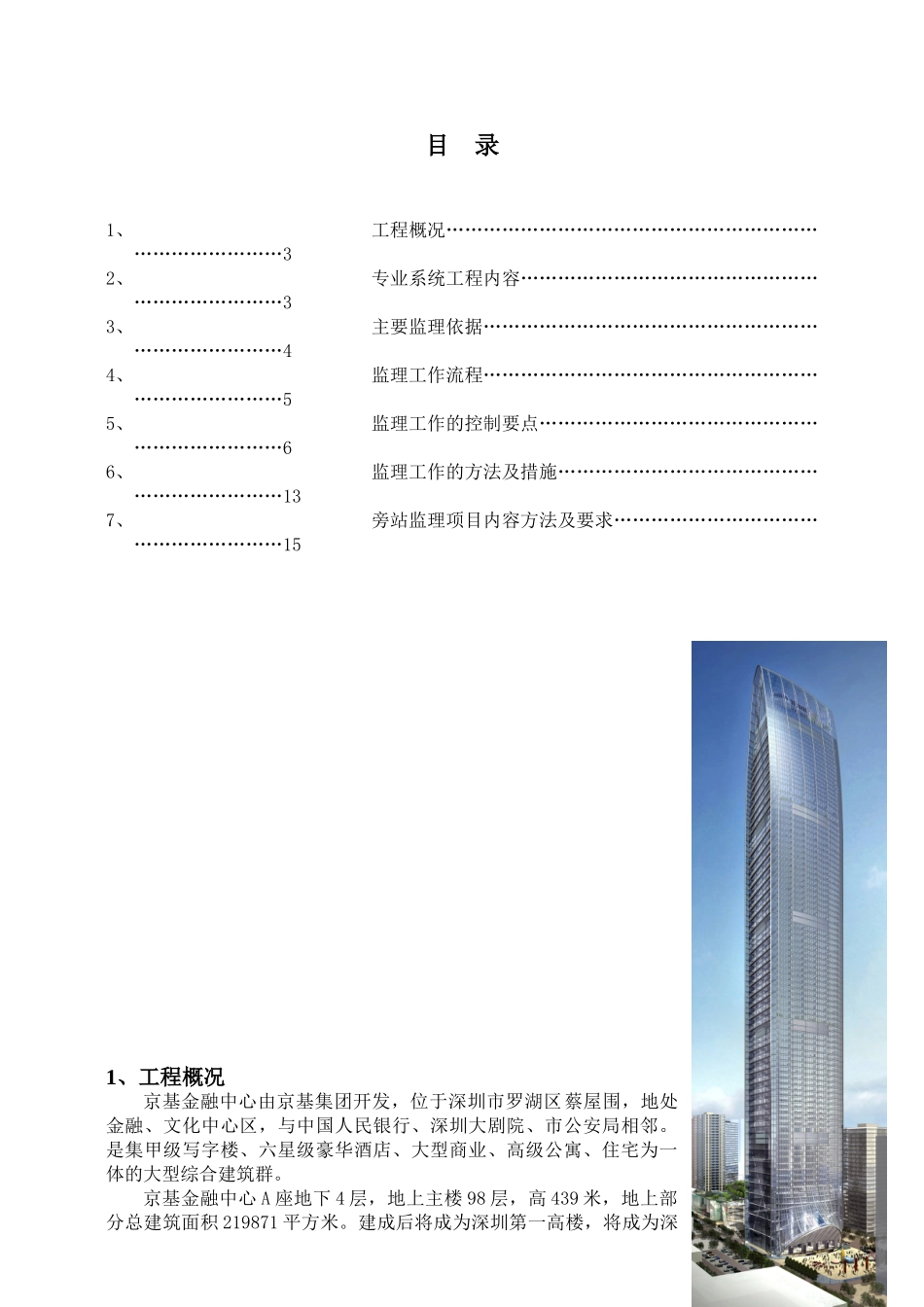

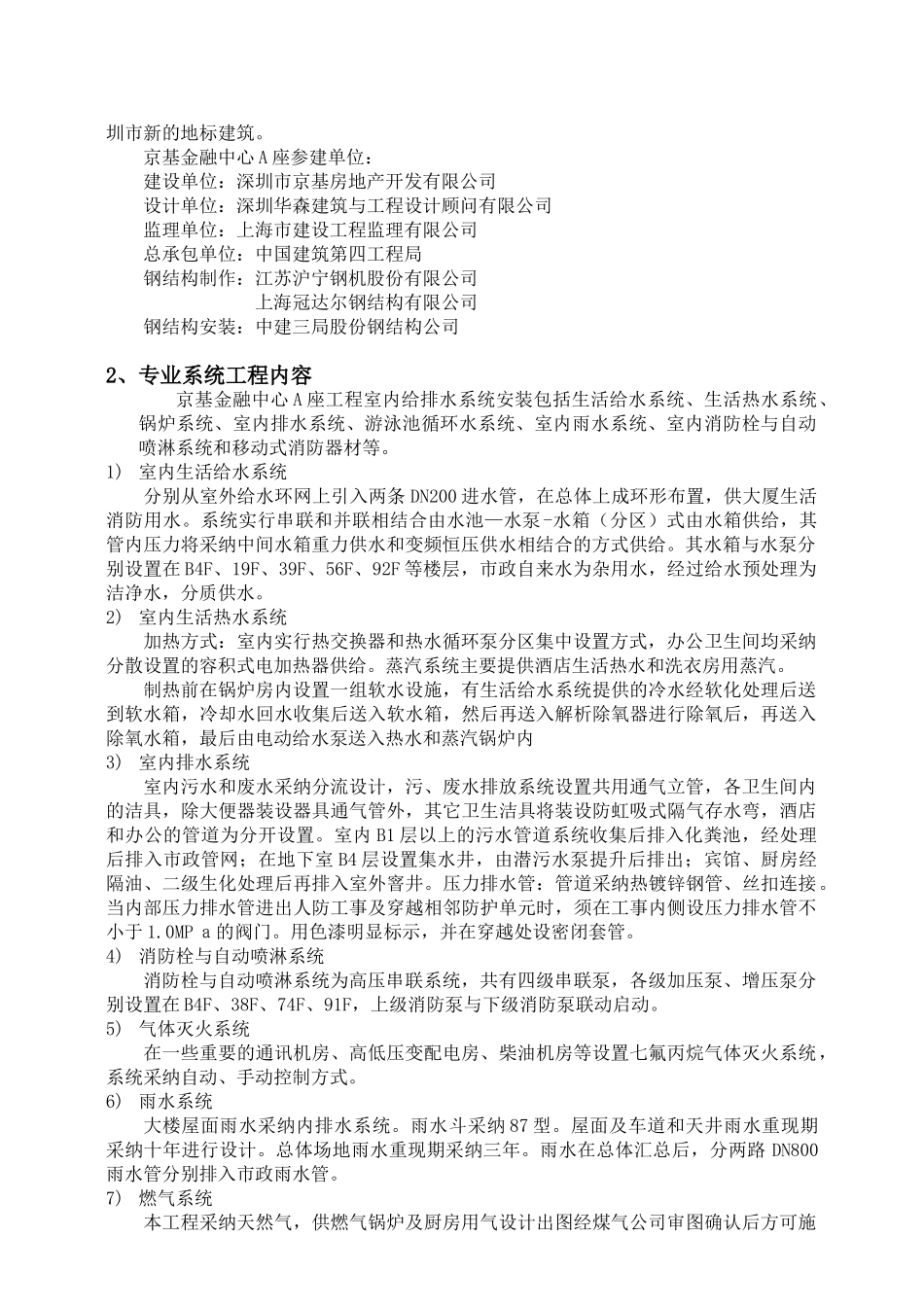

深圳京基金融中心工程建筑给排水及采暖工程监理实施细则编 制 人： 批 准 人： 批准时间： 上海市建设工程监理有限公司 京基金融中心 监理项目部目 录1、工程概况…………………………………………………………………………32、专业系统工程内容………………………………………………………………33、主要监理依据……………………………………………………………………44、监理工作流程……………………………………………………………………55、监理工作的控制要点……………………………………………………………66、监理工作的方法及措施…………………………………………………………137、旁站监理项目内容方法及要求…………………………………………………151、工程概况京基金融中心由京基集团开发，位于深圳市罗湖区蔡屋围，地处金融、文化中心区，与中国人民银行、深圳大剧院、市公安局相邻。是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群。京基金融中心 A 座地下 4 层，地上主楼 98 层，高 439 米，地上部分总建筑面积 219871 平方米。建成后将成为深圳第一高楼，将成为深圳市新的地标建筑。京基金融中心 A 座参建单位：建设单位：深圳市京基房地产开发有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：上海市建设工程监理有限公司总承包单位：中国建筑第四工程局钢结构制作：江苏沪宁钢机股份有限公司 上海冠达尔钢结构有限公司钢结构安装：中建三局股份钢结构公司2、专业系统工程内容京基金融中心 A 座工程室内给排水系统安装包括生活给水系统、生活热水系统、锅炉系统、室内排水系统、游泳池循环水系统、室内雨水系统、室内消防栓与自动喷淋系统和移动式消防器材等。1) 室内生活给水系统分别从室外给水环网上引入两条 DN200 进水管，在总体上成环形布置，供大厦生活消防用水。系统实行串联和并联相结合由水池—水泵-水箱（分区）式由水箱供给，其管内压力将采纳中间水箱重力供水和变频恒压供水相结合的方式供给。其水箱与水泵分别设置在 B4F、19F、39F、56F、92F 等楼层，市政自来水为杂用水，经过给水预处理为洁净水，分质供水。2) 室内生活热水系统加热方式：室内实行热交换器和热水循环泵分区集中设置方式，办公卫生间均采纳分散设置的容积式电加热器供给。蒸汽系统主要提供酒店生活热水和洗衣房用蒸汽。制热前在锅炉房内设置一组软水设施，有...
