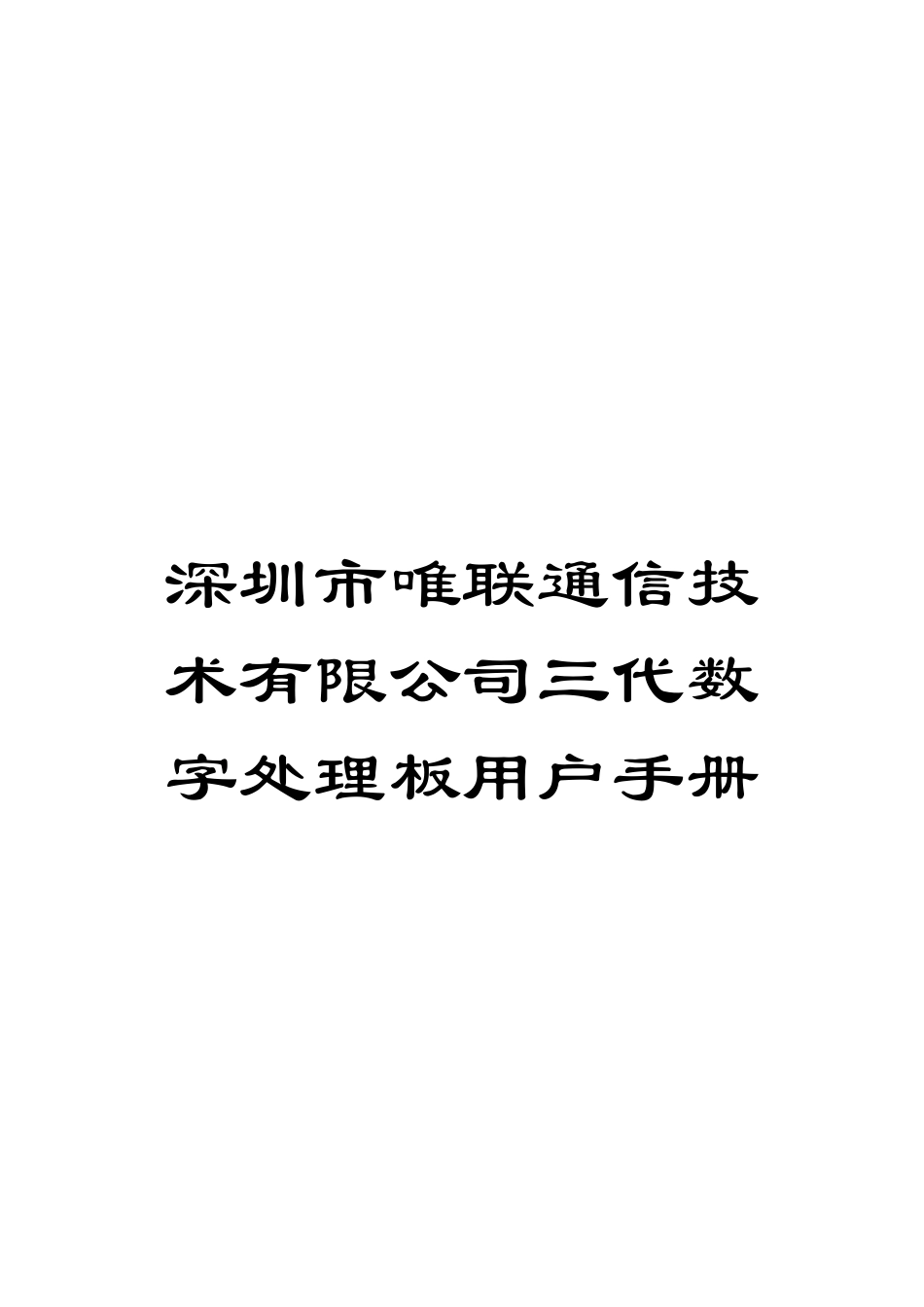

深圳市唯联通信技术有限公司三代数字处理板用户手册模板VIP专享

深圳市唯联通信技术有限公司三代数字处理板用户手册GOPS3数字直放站数字处理板技术法律规范书深圳市瑞毅通讯技术有限公司 -06-01目 录1 GOPS3 数字光纤直放站数字处理模块特点1.1 GOPS 数字光纤直放站数字处理模块特性我公司当前将推出数字光纤直放站数字处理板 GOPS3, 该板基于GOPS1/GOPS2 的基础之上进行了相应的优化和升级, 主要具备以下特点: 序号说明1监控接口硬件特性和监控协议完全兼容本公司推出的第一代/第二代产品2电源接口硬件完全兼容兼容本公司推出的第一代/第二代产品3SMA 射频参考时钟完全兼容本公司推出的第一代/第二代产品, 其它 SMA 的位置均和一代/二代产品位置类似4该板实现数字光纤/数字飞地/数字选频以及即将推出的 ICS 均使用相同的 PCB和绝大部分相同的物料5处理带宽高达 40MHz 以上, 囊括了从 5 载波的数字电视到 2G/3G 等当前移动通信绝大部分的制式6采纳 XILINX 最新的 SPARTAN 6 处理器作为主处理器, 功耗更低7优化方案, 提高产品集成度, 产品尺寸更小 174mm×167mm, PCB 面积为上一代的 59%1.2 GOPS 数字光纤直放站数字处理模块正面视图1.3 GOPS 数字光纤直放站数字处理模块背面视图1.4 本模块在整机中位置示意图1.4.1 数字处理板在数字光纤直放站中的位置1.5 GOPS 数字光纤直放站数字处理模功能列表功能说明载波数宽带: 不分体制 5M/6M/10M/14M/15M/20M/24M/25M/30M/40MGSM/DCS:8 载波无分集---16 载波分集CDMA: 8 载波分集/无分集WCDMA: 4 载波无分集光口速率1.25G/2.5G(近端 4 光口/远端 2 光口)组网方式组网方式可支持: A 星形组网B 链式组网C 树状组网( 软件需要升级) 环路支持环路/旁路功能( 需监控配合) 外部时钟参考输入在需要全部光纤组网直放站设备( 单元) 统一时钟基准的情况下, 光纤主机能够采纳外部 OCXO 时钟参考源, 令射频部分的时钟参考和数字中频处理传输部分的时钟参考同源。双时钟参考输出在从机中, 射频部分的时钟参考能够使用本模块提供的已经同步在主机上的时钟参考, 以保证全网时钟参考统一。上下行时隙降噪功能在多从机的情况下, 能够实时根据载波时隙功率自动关断载波, 有效降低多从机上传噪声的叠加数字异常载波关断功能当数据产生异常能够自动将异常数据关断, 保证在一拖多的情况下单台设备异常不影响整网的运行数字衰减功能可在数字处理中实现 31db 的衰减范围, 精度 0.5db整网延时调整功能支持自动延...
