深层平板载荷试验检测方法简介

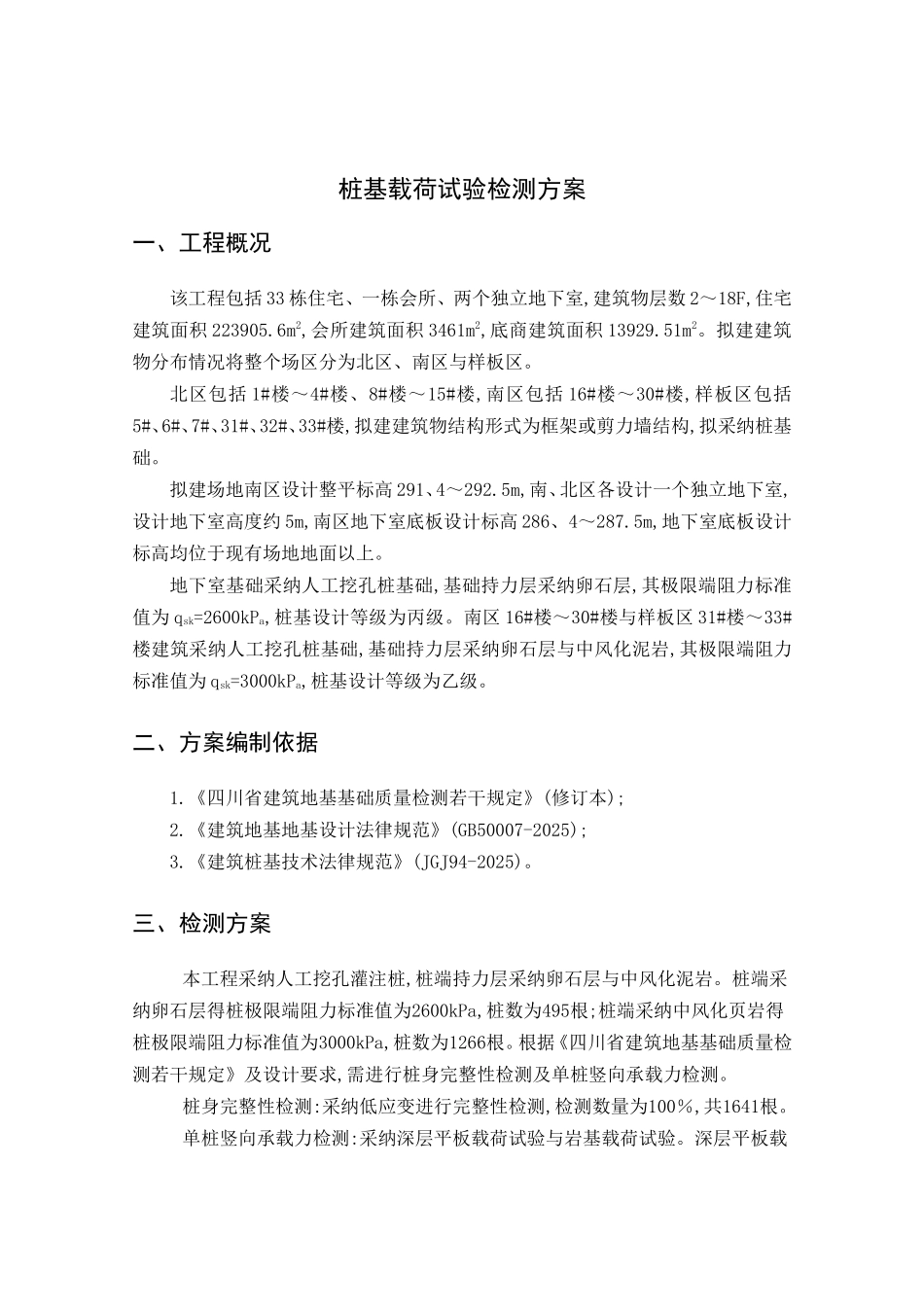

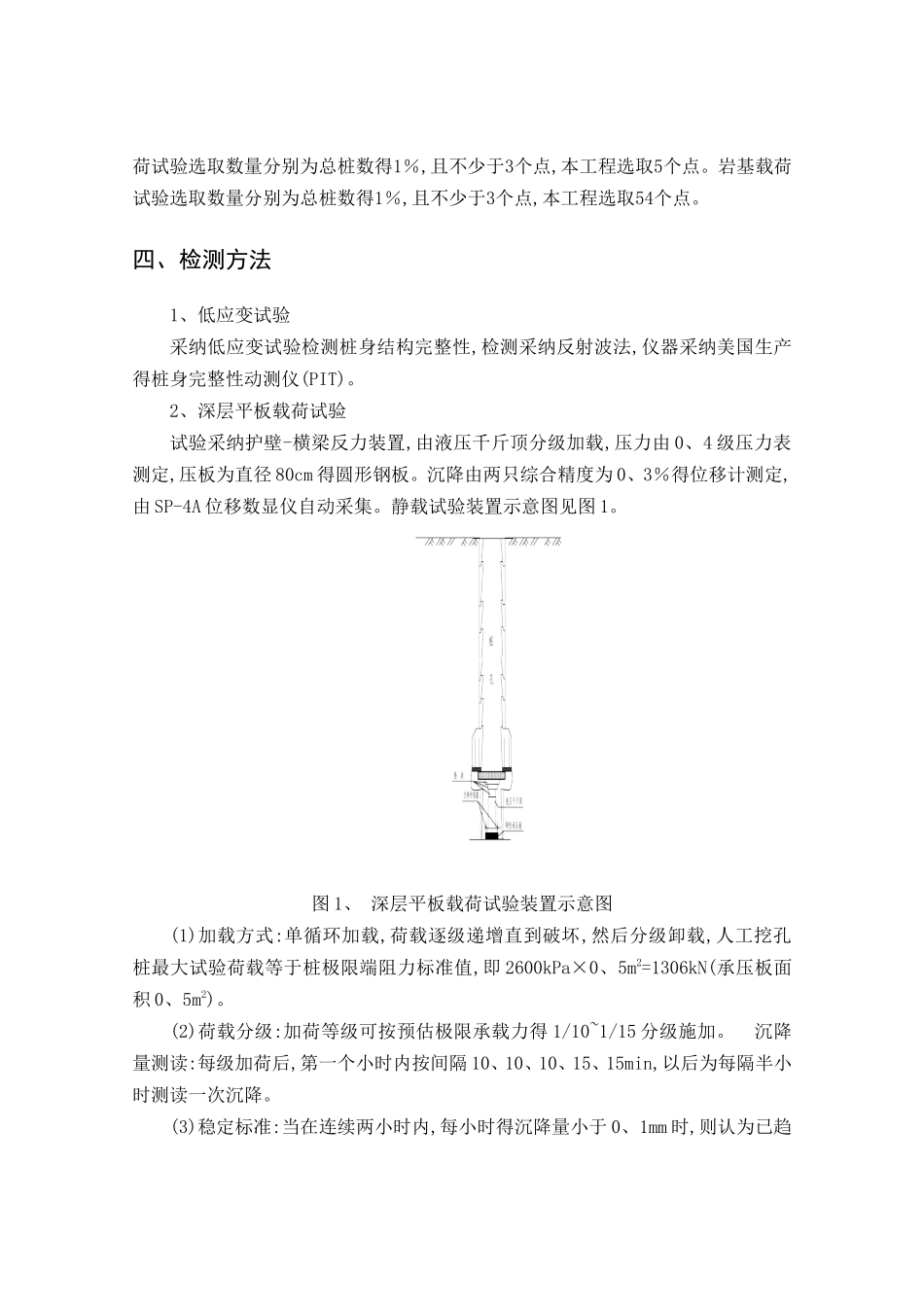

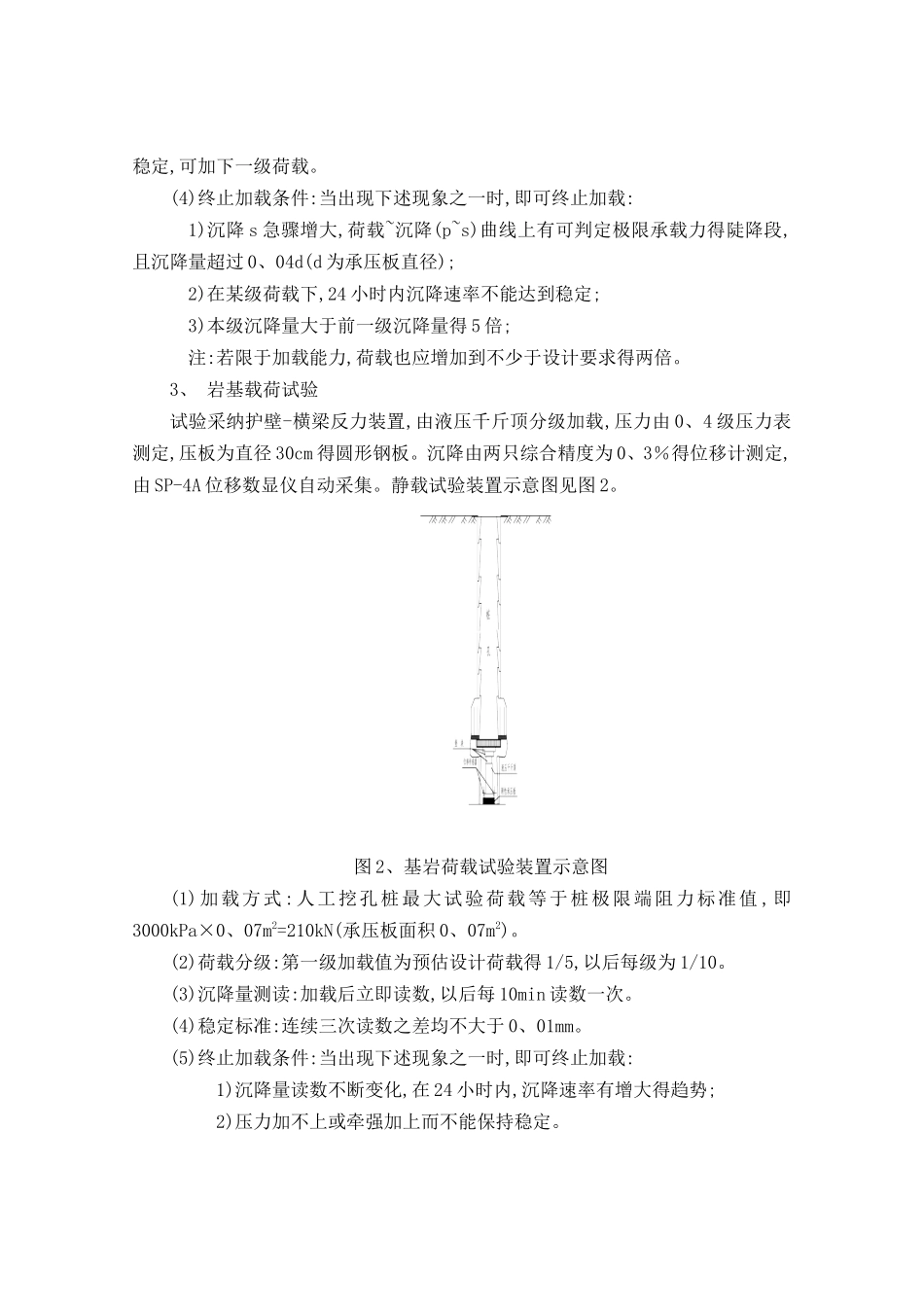

桩基载荷试验检测方案一、工程概况该工程包括 33 栋住宅、一栋会所、两个独立地下室,建筑物层数 2～18F,住宅建筑面积 223905.6m2,会所建筑面积 3461m2,底商建筑面积 13929.51m2。拟建建筑物分布情况将整个场区分为北区、南区与样板区。北区包括 1#楼～4#楼、8#楼～15#楼,南区包括 16#楼～30#楼,样板区包括5#、6#、7#、31#、32#、33#楼,拟建建筑物结构形式为框架或剪力墙结构,拟采纳桩基础。拟建场地南区设计整平标高 291、4～292.5m,南、北区各设计一个独立地下室,设计地下室高度约 5m,南区地下室底板设计标高 286、4～287.5m,地下室底板设计标高均位于现有场地地面以上。地下室基础采纳人工挖孔桩基础,基础持力层采纳卵石层,其极限端阻力标准值为 qsk=2600kPa,桩基设计等级为丙级。南区 16#楼～30#楼与样板区 31#楼～33#楼建筑采纳人工挖孔桩基础,基础持力层采纳卵石层与中风化泥岩,其极限端阻力标准值为 qsk=3000kPa,桩基设计等级为乙级。二、方案编制依据1.《四川省建筑地基基础质量检测若干规定》(修订本);2.《建筑地基地基设计法律规范》(GB50007-2025);3.《建筑桩基技术法律规范》(JGJ94-2025)。三、检测方案本工程采纳人工挖孔灌注桩,桩端持力层采纳卵石层与中风化泥岩。桩端采纳卵石层得桩极限端阻力标准值为2600kPa,桩数为495根;桩端采纳中风化页岩得桩极限端阻力标准值为3000kPa,桩数为1266根。根据《四川省建筑地基基础质量检测若干规定》及设计要求,需进行桩身完整性检测及单桩竖向承载力检测。桩身完整性检测:采纳低应变进行完整性检测,检测数量为100％,共1641根。单桩竖向承载力检测:采纳深层平板载荷试验与岩基载荷试验。深层平板载荷试验选取数量分别为总桩数得1％,且不少于3个点,本工程选取5个点。岩基载荷试验选取数量分别为总桩数得1％,且不少于3个点,本工程选取54个点。四、检测方法1、低应变试验采纳低应变试验检测桩身结构完整性,检测采纳反射波法,仪器采纳美国生产得桩身完整性动测仪(PIT)。2、深层平板载荷试验试验采纳护壁-横梁反力装置,由液压千斤顶分级加载,压力由 0、4 级压力表测定,压板为直径 80cm 得圆形钢板。沉降由两只综合精度为 0、3％得位移计测定,由 SP-4A 位移数显仪自动采集。静载试验装置示意图见图 1。 图 1、 深层平板载荷试验装置示意图(1)加载方式:单循环加载,荷载逐级递增直到破坏,然后分级卸载,人工挖孔桩最大试验荷载等于桩极限端阻力标准值,即 2600kPa×0、5m2=1306kN...
