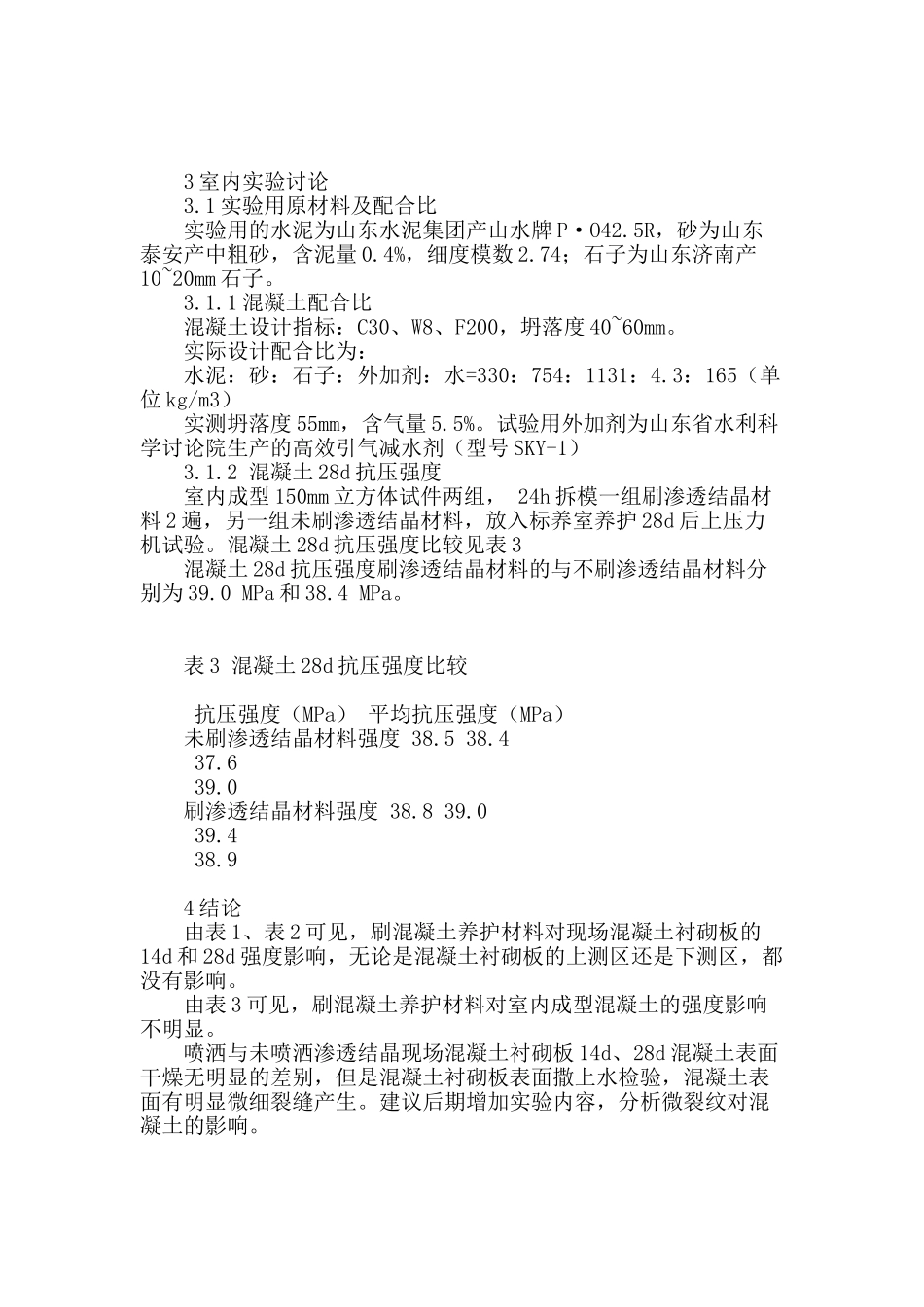

渗透结晶材料在水利渠道衬砌工程中应用实验讨论渗透结晶材料在水利渠道衬砌工程中应用实验讨论 摘要：结合渠道衬砌工程中所选用的渗透结晶型混凝土养护材料的应用实践， 对混凝土传统的湿润养护法与渗透结晶材料两种方法作对比，养护剂养护法较传统的湿润养护法，操作方便简洁，省工省料，且不会影响混凝土的强度， 更有利于工程质量控制。 [关键词]渗透结晶材料渠道衬砌试验讨论 中图分类号:TV 文献标识码：A 混凝土的传统养护方法是采纳湿润养护法，但渠道衬砌工程在建设时期， 由于施工作业面大，作业空间宽阔，进度要求快，各工序间需交叉作业，湿润养护法显得不方便，而且夏季炎热异常，施工场地上临时供水紧张， 假如采纳湿润养护法， 要达到法律规范要求，比较困难。传统的混凝土湿润养护方法，用水量大，需要大量的草袋和人员，影响到其它工种的作业，还会产生质量问题。 1 实验内容 实验讨论内容：比较渠道衬砌混凝土表面喷混凝土养护材料与传统养护法的表面微裂纹及抗压强度（回弹法、室内成型）。 2 实验讨论 野外实验讨论于山东省胶东地区引黄调水工程某标机械化衬砌工程实施。混凝土表面观测比较回弹强度。 2.1 回弹强度实验 回弹强度实验结果见表 1、表 2 表 114d 回弹强度实验结果 表 2 28d 回弹强度实验结果 3 室内实验讨论 3.1 实验用原材料及配合比 实验用的水泥为山东水泥集团产山水牌 P·O42.5R，砂为山东泰安产中粗砂，含泥量 0.4%，细度模数 2.74；石子为山东济南产10~20mm 石子。 3.1.1 混凝土配合比 混凝土设计指标：C30、W8、F200，坍落度 40~60mm。 实际设计配合比为： 水泥：砂：石子：外加剂：水=330：754：1131：4.3：165（单位 kg/m3） 实测坍落度 55mm，含气量 5.5%。试验用外加剂为山东省水利科学讨论院生产的高效引气减水剂（型号 SKY-1） 3.1.2 混凝土 28d 抗压强度 室内成型 150mm 立方体试件两组， 24h 拆模一组刷渗透结晶材料 2 遍，另一组未刷渗透结晶材料，放入标养室养护 28d 后上压力机试验。混凝土 28d 抗压强度比较见表 3 混凝土 28d 抗压强度刷渗透结晶材料的与不刷渗透结晶材料分别为 39.0 MPa 和 38.4 MPa。 表 3 混凝土 28d 抗压强度比较 抗压强度（MPa） 平均抗压强度（MPa） 未刷渗透结晶材料强度 38.5 38.4 37.6 39.0 刷渗透结晶材料强度 38.8 39.0 39.4 38.9 4 结论 由表 1、表 2 可见，刷混...
