游标卡尺和千分尺使用及注意事项

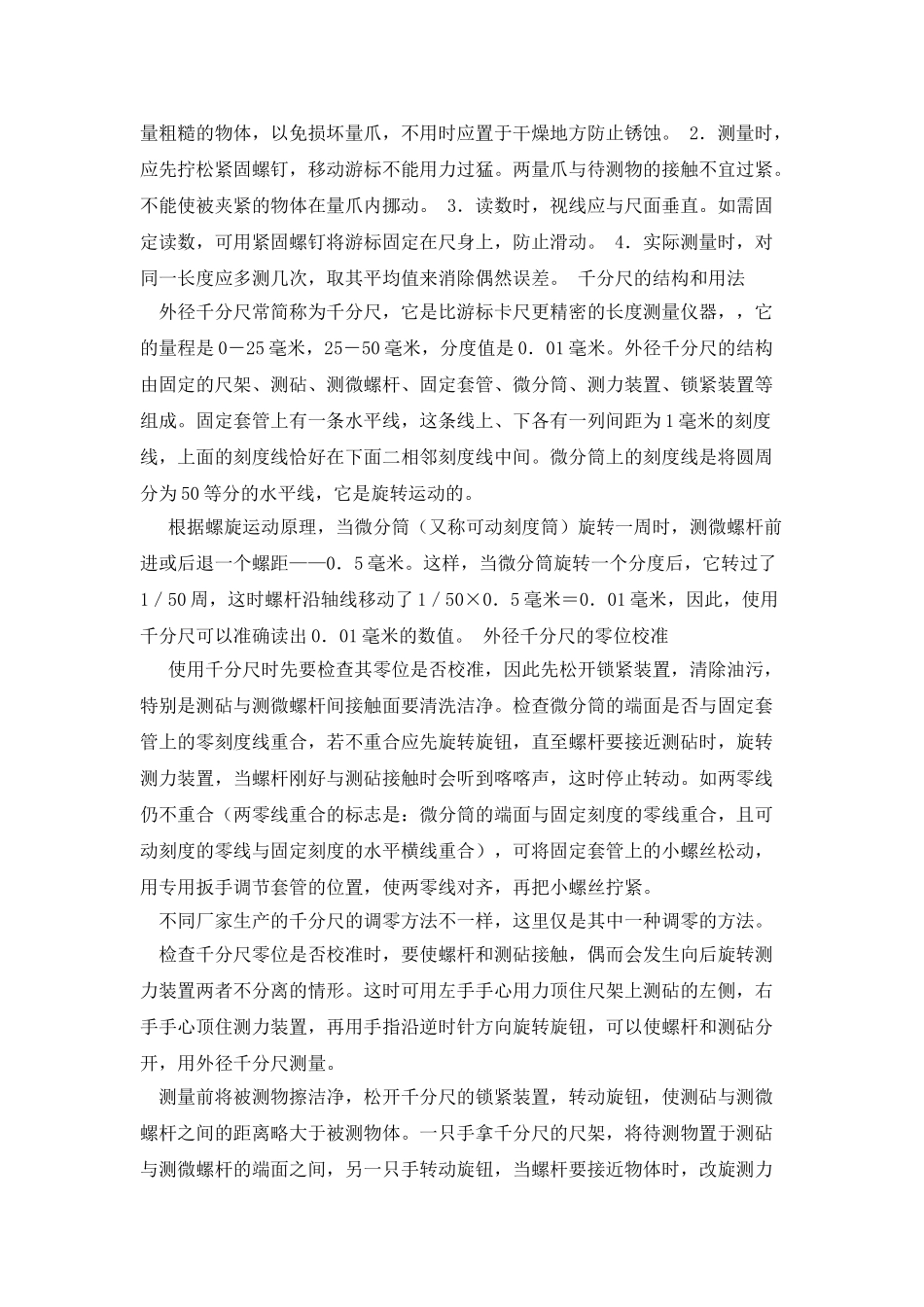

游标卡尺和千分尺使用及注意事项课 题 授课人 实习目标 实习准备 游标卡尺和千分尺的使用及注意事项 授课时间 1、介绍游标卡尺的结构和用法。 2、外径千分尺的结构和用法。 CA6140、游标卡尺、外径千分尺 实 习 过 程 2025.11.25 课型 实习课 游标卡尺的结构和用法: 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到 0.1 毫米的游标卡尺为例，尺身上的最小分度是 1 毫米，游标尺上有10 个小的等分刻度，总长 9 毫米，每一分度为 0.9 毫米，比主尺上的最小分度相差 0.1 毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差 0.1 毫米，第二条刻度线相差 0.2 毫米，……，第 10 条刻度线相差 1 毫米，即游标的第 10 条刻度线恰好与主尺的 9 毫米刻度线对齐。 当量爪间所量物体的线度为 0.1 毫米时，游标尺向右应移动 0.1 毫米。这时它的第一条刻度线恰好与尺身的 1 毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的 5 毫米刻度线对齐时，说明两量爪之间有 0.5 毫米的宽度，……，依此类推。 在测量大于 1 毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦洁净，使其并拢，查看游标和主尺身的零刻度线是否对齐。假如对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。 游标卡尺的保管 游标卡尺使用完毕，用棉纱擦拭洁净。长期不用时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好。 【注意事项】 1．游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥...
