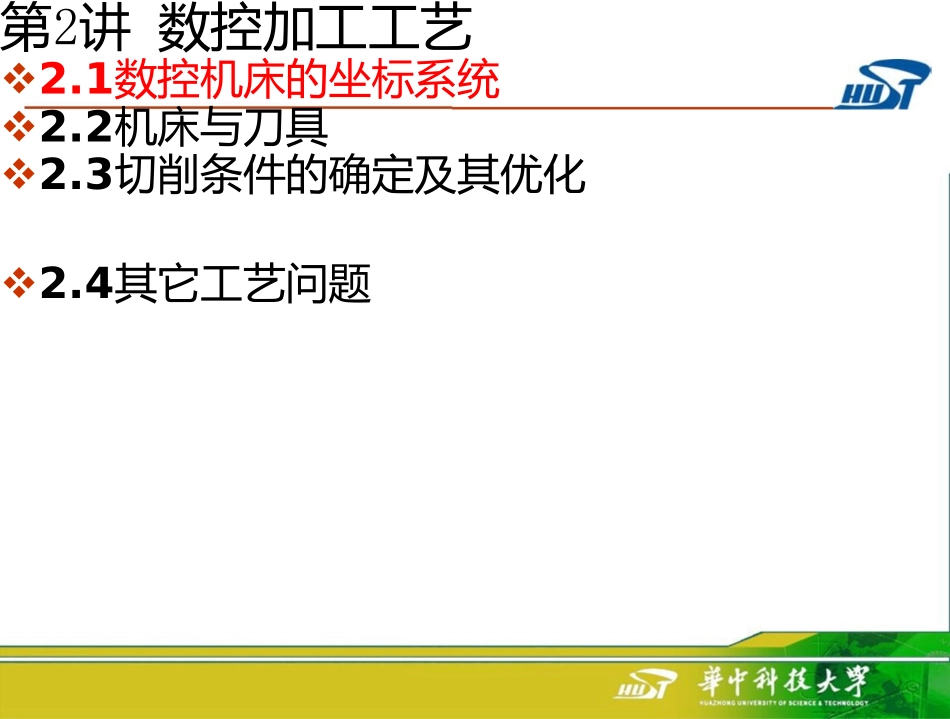

第2讲 数控加工与编程基础 第2讲 数控加工工艺2.1数控机床的坐标系统2.2机床与刀具2.3切削条件的确定及其优化2.4其它工艺问题 2.1 数控机床的坐标系统坐标系数控机床的坐标系采纳右手直角坐标系, 其基本坐标轴为X、 Y、 Z直角坐标, 相对于每个坐标轴的旋转运动坐标为A、 B、 C。 2.1 数控机床的坐标系统坐标轴及其运动方向刀具相对静止的工件坐标系的运动Z轴: 平行于机床主轴的坐标轴, 正方向为刀具远离工作台的运动方向X轴: 作为水平的, 平行于工件装夹平面的坐标轴, 它平行于主要的切削方向, 且以此方向为主方向; Y轴: 运动方向则根据X轴和Z轴按右手法则确定。旋转坐标轴 A、 B、 C相应地在X、 Y、 Z坐标轴正方向上, 按右手螺纹前进方向来确定。 2.1 数控机床的坐标系统YZXYZZXX工作台工作台c)a)b) 2.1 数控机床的坐标系统+Z+Z+X/+X/ 2.1 数控机床的坐标系统 2.1 数控机床的坐标系统 2.1 数控机床的坐标系统 2.1 数控机床的坐标系统坐标原点机床原点( machine origin 或home position) 或机床绝对原点( machine absolute origin) 机床参考点( reference point) 程序原点( program origin) 装夹原点( fixture origin 2.1 数控机床的坐标系统原点偏移现代CNC系统一般都要求机床在回零操作, 即使机床回到机床原点或机床参考点之后, 经过手动或程序命令( 比如 G54~G56, G92) 初始化控制系统后, 才能启动。数控机床的原点偏移, 实质上是机床参考点向编程员定义在工件上的程序原点的偏移。 2.1 数控机床的坐标系统 2.1 数控机床的坐标系统采纳G54到G59实现原点偏移的有关指令为: 首先设置G54到G59原点偏置寄存器: 对于零件１: G54 X-10.0 Y-7.0 Z0RY1对于零件２: G55 X-14.0 Y-11.5 Z0对于零件３: G56 X-18.5 Y-10.3 Z0然后调用: N1 G90 G54 /*加工第一个零件N7 G55 /*加工第二个零件YXW13Y2W3XXW210.0N10 G56/*加工第三个零件4.54.0采纳G92实现原点偏移的有关指令为: /*绝对坐标编程, 刀具位于机床参考点N2 G92 X10.0 Y7.0 Z 0 /*将程序原点定义在第一个零件上的工件原点Ｗ１加工第一个零件/*快速回程序原点N9 G92 X4.0 Y4.5 /*将程序原点定义在第二个零件上的工件原点Ｗ2加工第二个零件/*快速回程序原点N14 G92 X4.5 Y-1.2 /*将程序原点定义在第三个零件上的工件原点Ｗ3加工第三个零件N1 G90 ...
