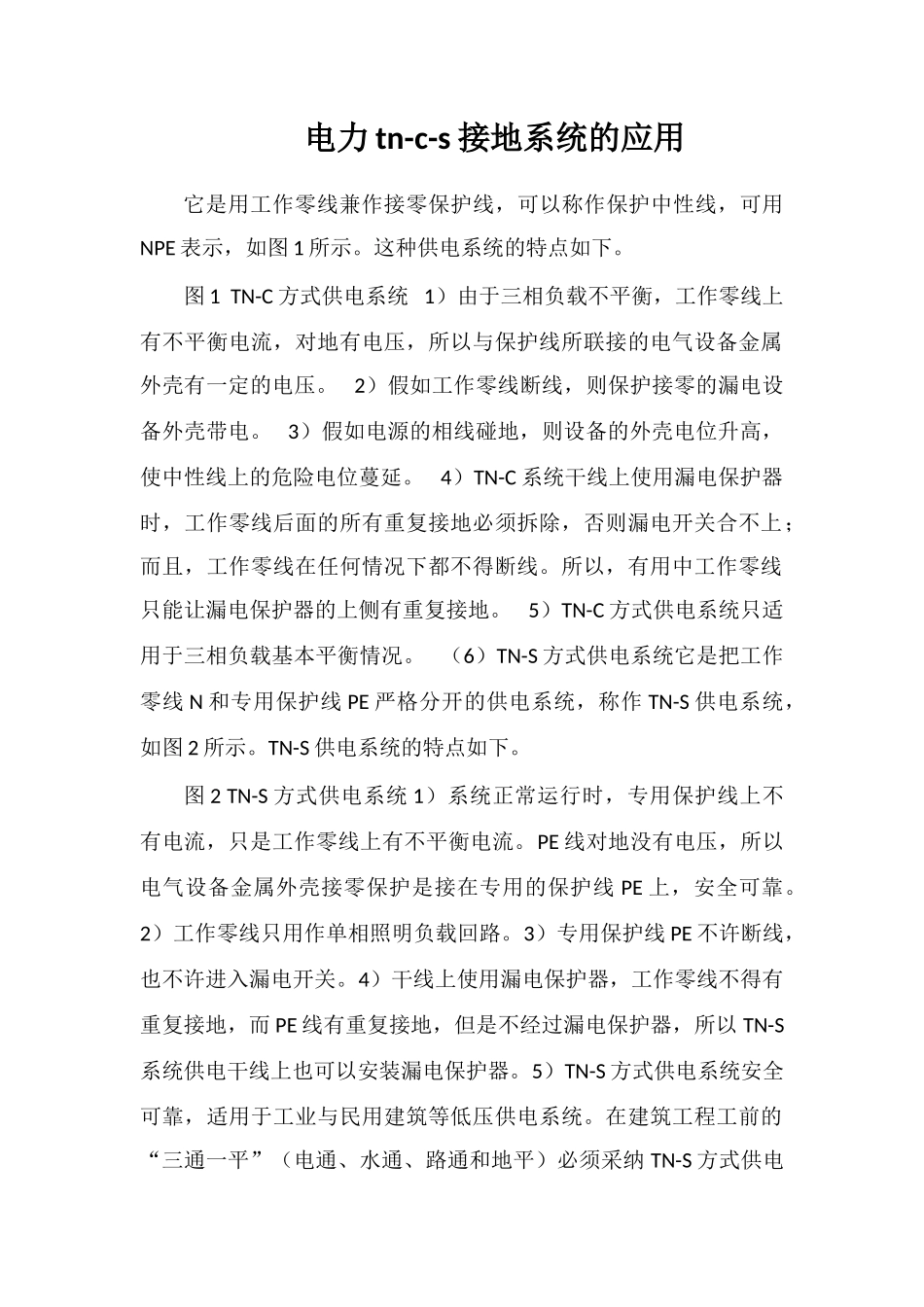

电力 tn-c-s 接地系统的应用它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示，如图 1 所示。这种供电系统的特点如下。图 1 TN-C 方式供电系统 1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。 2）假如工作零线断线，则保护接零的漏电设备外壳带电。 3）假如电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。 4）TN-C 系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。所以，有用中工作零线只能让漏电保护器的上侧有重复接地。 5）TN-C 方式供电系统只适用于三相负载基本平衡情况。 （6）TN-S 方式供电系统它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统，如图 2 所示。TN-S 供电系统的特点如下。图 2 TN-S 方式供电系统 1）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。2）工作零线只用作单相照明负载回路。3）专用保护线 PE 不许断线，也不许进入漏电开关。4）干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以 TN-S系统供电干线上也可以安装漏电保护器。5）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工前的“三通一平”（电通、水通、路通和地平）必须采纳 TN-S 方式供电系统。
