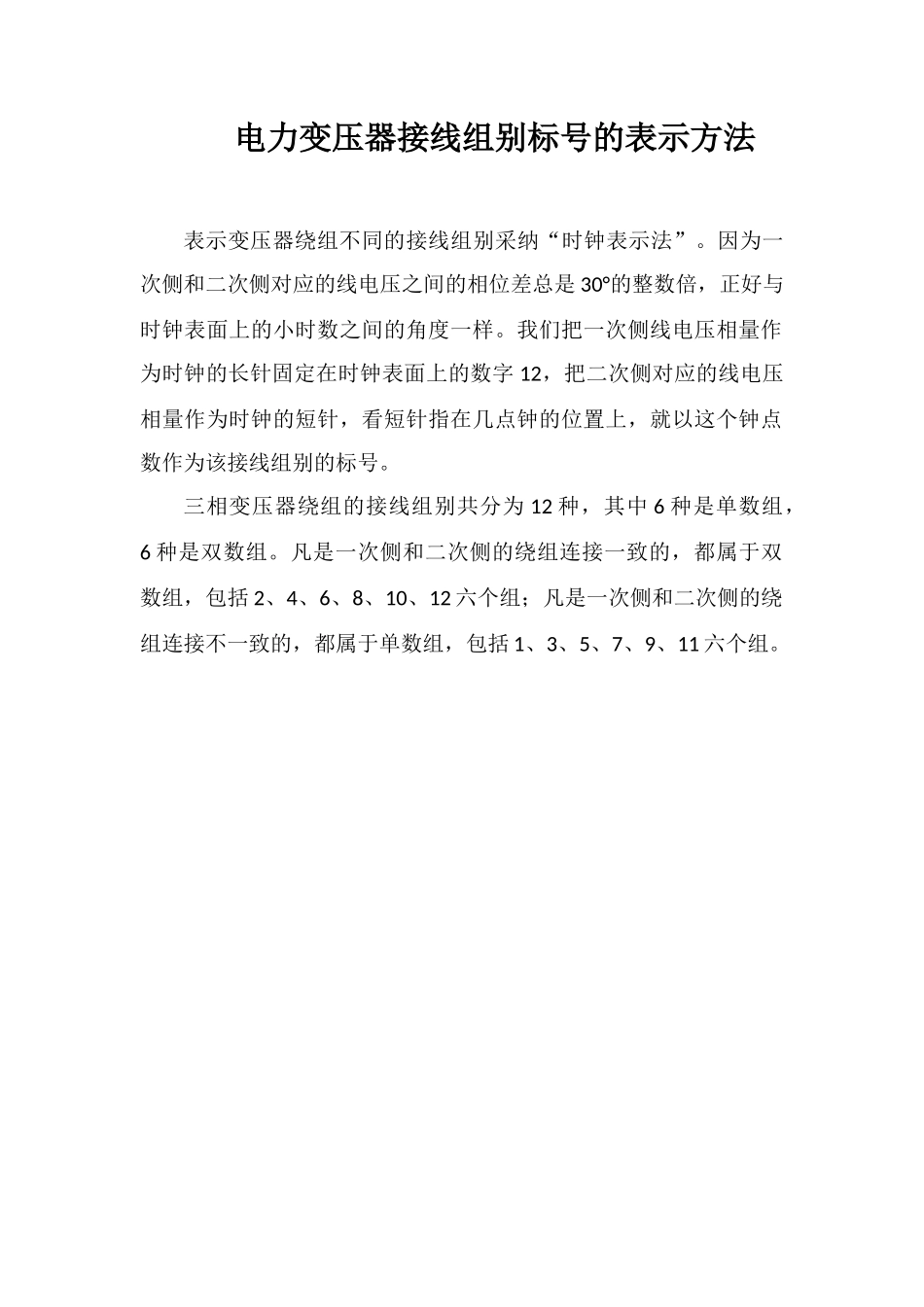

电力变压器接线组别标号的表示方法

电力变压器接线组别标号的表示方法表示变压器绕组不同的接线组别采纳“时钟表示法”。因为一次侧和二次侧对应的线电压之间的相位差总是 30°的整数倍，正好与时钟表面上的小时数之间的角度一样。我们把一次侧线电压相量作为时钟的长针固定在时钟表面上的数字 12，把二次侧对应的线电压相量作为时钟的短针，看短针指在几点钟的位置上，就以这个钟点数作为该接线组别的标号。三相变压器绕组的接线组别共分为 12 种，其中 6 种是单数组，6 种是双数组。凡是一次侧和二次侧的绕组连接一致的，都属于双数组，包括 2、4、6、8、10、12 六个组；凡是一次侧和二次侧的绕组连接不一致的，都属于单数组，包括 1、3、5、7、9、11 六个组。
