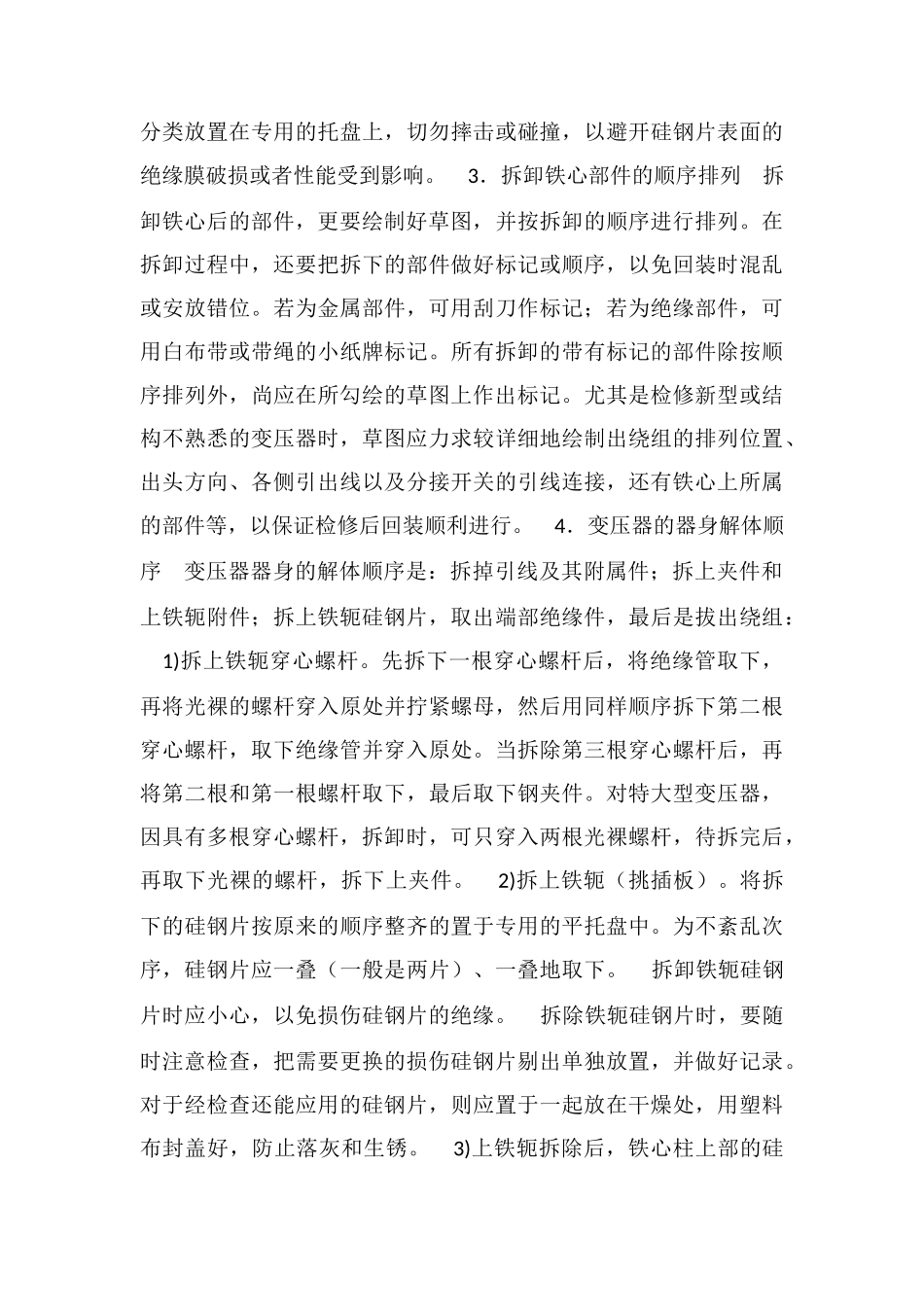

电力变压器铁心拆卸顺序电力变压器铁心及其相关部件中包括：铁心本体、接地部件、地屏和磁屏蔽等。这些部件在变压器中都起着举足轻重的作用，因此无论在哪个部件上出现了故障都将影响到变压器的可靠运行。但它较绕组轻些，它的故障过程通常比较缓慢，且这种类型的故障大都属于过热性质，如铁心的局部短路（多片间短路或搭接金属异物）；当然也有放电性质的，如接地片接触不良、压相碗出现悬浮电位、磁屏蔽接地不好等。对于前者，在气相色谱监测中表现的特征气体大都与热性质的指标如 CH4、C2H4、C2H6 等有关，同时还可能伴有 CO、CO2 的出现。而对于后者，突出的特点是出现少量的C2H2 气体。 当进行变压器的整体（或局部的）检修、处理绕组、更换绝缘或处理铁心故障时，往往要拆卸铁轭甚至拆卸铁心柱（应向制造厂索取结构图纸）。由于现行变压器所采纳的铁心大都是晶粒取向的冷扎硅钢片，为了降低在拆卸时对它们的损伤或不致影响它们的性能，在拆卸过程中要十分注意施工操作。 1．电气试验 1)用绝缘电阻表测试绝缘或断线。初步判明是铁心接地断线、穿心螺杆绝缘损坏，还是绕组短路或是断线。 2)测试各绕组的直流电阻。初步判明绕组和回路连接线有无断线或短路现象，为进一步分析推断故障提供数据。 3)进行电压由零升起的空载试验。通过试验，可以判明是绕组的匝间短路、不完全的匝间短路、铁心硅钢片的短路、局部硅钢片震动、不正常的鸣响以及铁心的其他故障。 2．绘制结构图 为了拆卸后回装时不致发生错误，在拆卸之前，一定要绘制出铁轭的总轮廓草图，记录出各级铁心的顺序及尺寸。而后，在拆卸解体时，边拆边勾绘补充草图并注明尺寸，按叠装顺序分类放置在专用的托盘上，切勿摔击或碰撞，以避开硅钢片表面的绝缘膜破损或者性能受到影响。 3．拆卸铁心部件的顺序排列 拆卸铁心后的部件，更要绘制好草图，并按拆卸的顺序进行排列。在拆卸过程中，还要把拆下的部件做好标记或顺序，以免回装时混乱或安放错位。若为金属部件，可用刮刀作标记；若为绝缘部件，可用白布带或带绳的小纸牌标记。所有拆卸的带有标记的部件除按顺序排列外，尚应在所勾绘的草图上作出标记。尤其是检修新型或结构不熟悉的变压器时，草图应力求较详细地绘制出绕组的排列位置、出头方向、各侧引出线以及分接开关的引线连接，还有铁心上所属的部件等，以保证检修后回装顺利进行。 4．变压器的器身解体顺序 变压器器身的解体顺序是：拆掉引线及其附属件；拆上夹...
